ГВАРДЕЙСКАЯ «КАТЮША»

Испытания нового оружия произвели сильнейшее впечатление даже на видавших виды военачальников. Действительно, окутанные дымом и пламенем боевые машины зa несколько секунд выпускали по шестнадцать реактивных 132-мм снарядов, а там, где только что виднелись мишени, уже крутились огненные смерчи, заливая далекий горизонт багровым заревом.

Так проходила демонстрация необычной боевой техники высшему командованию РККА во главе с наркомом обороны маршалом С. К. Тимошенко. Было это в середине мая 1941 года, а уже через неделю после начала Великой Отечественной войны была сформирована экспериментальная отдельная батарея реактивной артиллерии Резерва Верховного Главнокомандования. Еще через несколько дней производство начало сдавать армии первые серийные БМ-13-16 - знаменитые «катюши».

История создания гвардейского реактивного миномета ведет свое качало с двадцатых годов. Уже тогда советская военная наука видела будущие боевые операции маневренными, с широким использованием моторизованных войск и современной техники - танков, самолетов, автомобилей. И в эту целостную картину с трудом вписывалась классическая ствольная артиллерия. Гораздо более соответствовали ей легкие и подвижные реактивные установки. Отсутствие отдачи при выстреле, малый вес и простота конструкции позволяли обойтись без традиционных тяжелых лафетов и станин. Вместо них - легкие и ажурные направляющие из труб, которые можно было смонтировать на любом грузовике. Правда, более низкая, чем у пушек, кучность и невысокая дальность стрельбы препятствовали принятию реактивной артиллерии на вооружение.

На первых порах у газодинамической лаборатории, где создавалось ракетное оружие, трудностей и неудач было больше, чем успехов. Однако энтузиасты - инженеры Н. И. Тихомиров, В. А. Артемьев, а затем и Г. Э. Лангеман и Б. С. Петропавловский упорно совершенствовали свое «детище», твердо веря в успех дела. Потребовались обширные теоретические разработки и бесчисленные эксперименты, которые в итоге привели к созданию в конце 1927 года 82-мм осколочного реактивного снаряда с пороховым двигателем, а вслед за ним и более мощного, калибром 132 мм. Испытательные стрельбы, проведенные под Ленинградом в марте 1928 года, обнадеживали - дальность составляла уже 5-6 км, хотя рассеивание по-прежнему было большим. Долгие годы его не удавалось значительно снизить: изначальная концепция предполагала снаряд с оперением, не выходящим за его калибр. Ведь направляющей для него служила труба - простая, легкая, удобная для монтажа.

В 1933 году инженер И. Т. Клейменов предложил делать более развитое оперение, значительно (более чем в 2 раза) превышающее по своему размаху калибр снаряда. Кучность стрельбы повысилась, увеличилась и дальность полета, но пришлось конструировать новые открытые - в частности, рельсовые - направляющие для снарядов. И снова годы экспериментов, поисков...

К 1938 году основные трудности в создании мобильной реактивной артиллерии были преодолены. Сотрудники московского РНИИ Ю. А. Победоносцев, Ф. Н. Пойда, Л. Э. Шварц и другие разработали 82-мм осколочные, осколочно-фугасные и термитные снаряды (PC) с твердотопливным (пороховым) двигателем, который запускался дистанционным электрозапалом.

Боевое крещение РС-82, смонтированные на самолетах-истребителях И-16 и И-153, прошли летом 1939 года на реке

Халхин-Гол, показав там высокую боевую эффективность - в воздушных боях было сбито несколько японских самолетов. В то же время для стрельбы по наземным целям конструкторы предложили несколько вариантов мобильных многозарядных пусковых установок залпового огня (по площадям). В их создании под руководством А. Г. Костикова принимали участие инженеры В. Н. Галковский, И. И. Гвай, А. П. Павленко, А. С. Попов.

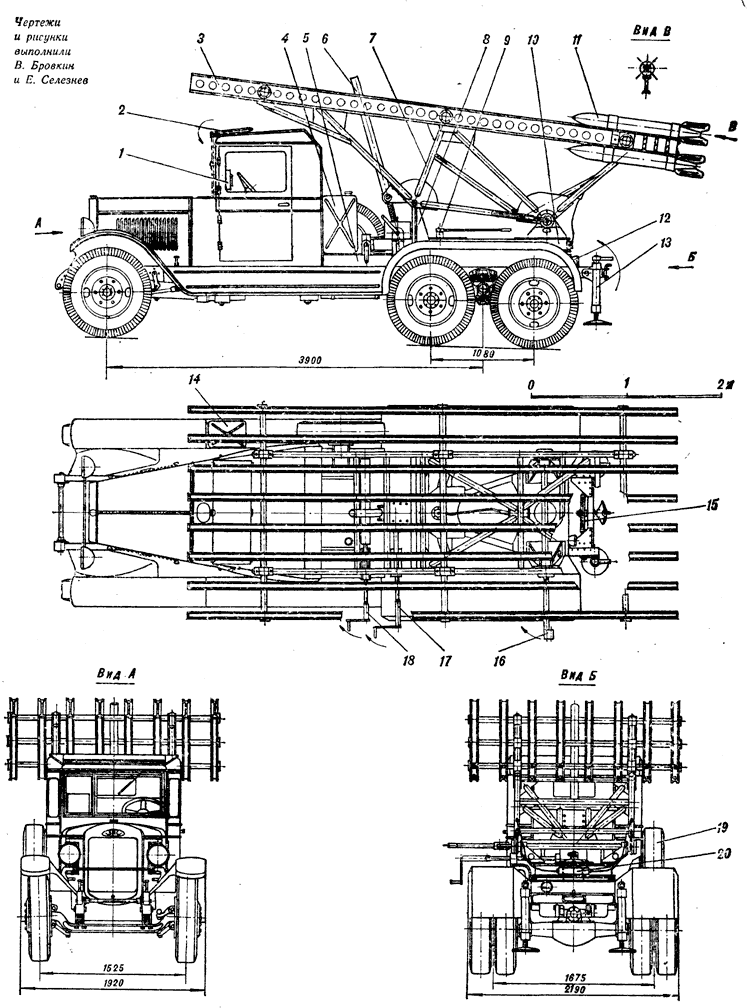

Установка состояла из восьми открытых направляющих рельсов, связанных между собой в единое целое трубчатыми сварными лонжеронами. 16 реактивных 132-мм снарядов (масса каждого 42,5 кг) фиксировались с помощью Т-образных штифтов сверху и снизу направляющих попарно. В конструкции была предусмотрена возможность менять угол возвышения и разворота по азимуту. Наводка на цель производилась через прицел вращением рукояток подъемного и поворотного механизмов. Установку монтировали на шасси трехтонки - распространенного тогда грузового автомобиля ЗИС-5, причем в первом варианте сравнительно короткие направляющие располагались поперек машины, получившей общее название МУ-1 (механизированная установка). Это решение было неудачным - при стрельбе машина раскачивалась, что существенно уменьшало кучность боя.

В сентябре 1939 года создали реактивную систему МУ-2 на более подходящем для этой цели трехосном грузовике ЗИС-6. В этом варианте удлиненные направляющие устанавливались вдоль автомобиля, задняя часть которого перед стрельбой дополнительно вывешивалась на домкратах. Масса машины с экипажем (5-7 человек) и полным боекомплектом составляла 8,33 т, дальность стрельбы достигала 8470 м. Только за один залп (за 8-10 с!) боевая машина выстреливала на позиции врага 16 снарядов, содержащих 78,4 кг высокоэффективного взрывчатого вещества. Трехосный ЗИС-6 обеспечивал МУ-2 вполне удовлетворительную подвижность на местности, позволял ей быстро совершать марш-маневр и смену позиции. А для перевода машины из походного положения в боевое было достаточно 2-3 минут.

В 1940 году после доработок первая в мире подвижная многозарядная реактивная установка залпового огня, получившая название М-132, успешно прошла заводские и полигонные испытания. К началу 1941 года уже изготовили их опытную партию. Она получила армейское обозначение БМ-13-16, или просто БМ-13, и было принято решение о ее промышленном производстве. Одновременно одобрили и приняли на вооружение легкую подвижную установку массированного огня БМ-82-43, на направляющих которой размещались 48 82-мм реактивных снарядов с дальностью стрельбы 5500 м. Чаще ее называли коротко - БМ-8. Такого мощного оружия тогда не имела ни одна армия мира.

Не меньший интерес представляет собой история создания ЗИС-6, ставшего базой для легендарных «катюш». Проводимая в 30-е годы механизация и моторизация Красной Армии настоятельно требовала производства трехосных автомобилей повышенной проходимости для использования их в качестве транспортных машин, тягачей для артиллерии, для монтажа различных установок. В начале 30-х годов для работы в тяжелых дорожных условиях, в первую очередь для использования в армии, отечественная автомобильная промышленность начала разрабатывать трехосные автомобили с двумя задними ведущими осями (6 X 4) на основе стандартных двухосных грузовиков. Добавление еще одной задней ведущей оси в полтора раза увеличивало грузоподъемность машины, снижая одновременно нагрузку на колеса. Это способствовало повышению проходимости по слабым грунтам - сырой луговине, песку, пашне. А увеличенный сцепной вес позволял развить большую тягу, для чего машины снабжались дополнительной двух-, трехступенчатой коробкой передач - демультипликатором с диапазоном передаточных отношений 1,4-2,05. В феврале 1931 года было принято решение об организации в СССР массового производства трехосных автомобилей тремя автозаводами страны на основе принятых к производству базовых машин грузоподъемностью 1,5, 2,5 и 5 т.

В 1931-1932 годах в конструкторском бюро московского автозавода АМО под руководством начальника КБ Е. И. Важинского велось проектирование трехосного грузовика АМО-6 (конструкторы А. С. Айзенберг, Кьян Ке Мин, А. И. Скорджиев и другие) одновременно с другими автомобилями нового семейства АМО-5, АМО-7, АМО-8, с широкой их унификацией. Прототипами для первых амовских трехосок послужили английские грузовики ВД («Вар Департамент»), а также отечественная разработка АМО-3-НАТИ.

Первые два экспериментальных автомобиля АМО-6 испытывались 25 июня - 4 июля 1938 года в пробеге Москва - Минск - Москва. Спустя год завод приступил к изготовлению опытной партии этих машин, получивших название ЗИС-6. В сентябре они участвовали в испытательном пробеге Москва - Киев - Харьков - Москва, а в декабре началось их серийное производство. Всего за 1933 год изготовили 20 «трехосок». После реконструкции завода производство ЗИС-6 возрастало (вплоть до 1939 года, когда изготовили 4460 машин), и продолжалось до 16 октября 1941 года - дня эвакуации завода. Всего за это время было выпущено 21239 ЗИС-6.

Машина была максимально унифицирована с базовой моделью трехтонного ЗИС-5 и даже имела такие же наружные габариты. На ней стоял тот же шестицилиндровый карбюраторный двигатель мощностью 73 л. с., те же сцепление, коробка передач, передний мост, передняя подвеска, колеса, рулевое управление, кабина, оперение. Отличались рама, задние мосты, задняя подвеска, привод тормозов. За стандартной четырехступенчатой коробкой передач стоял двухступенчатый демультипликатор с прямой и понижающей (1,53) передачами. Далее крутящий момент передавался двумя карданными валами на проходные задние ведущие мосты с червячной передачей, изготовленные по типу фирмы «Тимкен». Ведущие червяки располагались сверху, снизу - червячные колеса, изготовленные из специальной бронзы. (Правда, еще в 1932 году были построены два грузовика ЗИС-6Р с шестеренчатыми двухступенчатыми задними мостами, обладавшими значительно лучшими характеристиками. Но в автомобилестроении в то время было увлечение червячными передачами, и это решило дело. А к шестеренчатым передачам вернулись только осенью 1940 года на экспериментальных трехосных полноприводных (6 X 6) грузовиках ЗИС-36). В трансмиссии ЗИС-6 было три карданных вала с открытыми карданными шарнирами типа «Кливленд», требовавшими регулярной смазки.

Тележка задних мостов имела балансирную рессорную подвеску типа ВД. С каждой стороны стояло по две рессоры с одним подрессорником, шарнирно связанным с рамой. Крутящие моменты от мостов передавались на раму верхними реактивными тягами и рессорами, они же передавали толкающие усилия.

Серийные ЗИС-6 имели механический привод тормозов на все колеса с вакуумными усилителями, в то время как на опытных образцах применялись тормоза с гидроприводом. Ручной тормоз - центральный, на трансмиссию, причем сначала он был ленточным, а потом заменен колодочным. По сравнению с базовым ЗИС-5 у ЗИС-6 были усилены радиатор системы охлаждения, генератор; установлены две аккумуляторные батареи и два бензобака (всего на 105 л горючего).

Собственный вес ЗИС-6 составлял 4230 кг. По хорошим дорогам он мог перевозить до 4 т груза, по плохим - 2,5 т. Максимальная скорость - 50-55 км/ч, средняя скорость по бездорожью 10 км/ч. Машина могла преодолевать подъем 20° и брод глубиной до 0,65 м.

В целом ЗИС-6 представлял собой достаточно надежную машину, хотя из-за малой мощности перегруженного двигателя имел плохую динамику, большой расход топлива (по шоссе 40-41 л на 100 км пути, по проселку - до 70) и неважную проходимость.

Как грузовой транспортный автомобиль в армии его практически не использовали, а применяли в качестве тягача для артсистем. На его базе строили ремонтные летучки, мастерские, бензовозы, пожарные лестницы, краны. В 1935 году на шасси ЗИС-6 смонтировали тяжелый бронеавтомобиль БА-5, оказавшийся неудачным, а в конце 1939 года на укороченном шасси, с двигателем повышенной мощности более удачный БА-11. Но наибольшую известность ЗИС-6 приобрел как носитель первых реактивных установок БМ-13.
