Проекты первых советских средних танков Но армия требовала экстренных мер в оснащении броневых сил новой материальной частью. В строю находились устаревшие, предельно изношенные трофейные машины. К апрелю 1925 года сложилось критическое положение и с танковым вооружением. Обеспеченность танков “Рикардо” (Mk V) исправными 57-мм пушками Гочкиса равнялась 10%, а пушечные “Рено” вообще оказались фактически разоруженными. В качестве хоть какой-то замены предлагалось использовать пулеметы “максим”. 24 октября 1925 года в Мобили-зационно-плановом управлении РККА прошло совещание по проблемам танкового строительства, систематизировавшее уже ведущиеся проектно-конструкторские работы. Решением совещания фактически сворачивалось проектирование “позиционного” или “большого” (тяжелого) танка, а все усилия концентрировались на создании “маневренного” и “малого” танков. Последний под индексом Т-16 прошел генеральные испытания, а 6 июля 1927 года решением РВС СССР был принят на вооружение и с тех пор известен как Т-18 (МС-1). Задание на проектирование и изготовление “маневренного” танка было выдано 20 декабря 1927 года Ору-дийно-арсенальному тресту с тем условием, что в период постройки машины на Государственном Харьковском паровозостроительном заводе (ГХПЗ) конструкторское бюро ОАТ окажет последнему техническую помощь. Танковое КБ было создано на ГХПЗ только в октябре 1927 года и, разумеется, не имело еще никакого опыта по конструированию танков (как, впрочем, и весь завод, занимавшийся производством локомотивов и гусеничных тракторов “Коммунар”). Это и предопределило разделение труда между ГХПЗ и ОАТ: в Харькове разрабатывались трансмиссия и ходовая часть, в Москве — корпус и башня. Надо сказать, что ОАТ довольно прохладно отнесся к проектированию Т-12 (такой индекс получил “маневренный” танк) и постарался основную часть задания переложить на плечи харьковских конструкторов. Более полугода в Москве под руководством представителей ОАТ главного конструктора С. Шукалова и ведущего конструктора О. Иванова трудились их коллеги с ГХПЗ (они разрабатывали детали корпуса и башни, рабочие места членов экипажа, установку вооружения, смотровые приборы и т. д.). В работах по Т-12, проводившихся в Харькове, принимал участие представитель ОАТ военный инженер Н. М. Тоскин. С октября 1928 года к созданию этой машины подключился двадцатитрехлетний техник-чертежник Александр Морозов — в будущем руководитель танкового бюро ГХПЗ, выдающийся конструктор, дважды Герой Социалистического Труда. Концепция Т-12 представляла собой синтез опыта, накопленного при проектировании Т-18, и идеи многоярусного расположения вооружения, последовательно проводимой американцами на опытных средних танках серии Т.1 (мод. 1921—1925 гг.). Все вооружение (а Т-12 создавался под 45-мм пушку и 3 установки спаренных пулеметов системы Федорова) размещалось двухъярусно в башнях — главной и независимо вращающейся малой пулеметной. Серьезный недостаток такого размещения вооружения заключался в том, что вращение главной башни неизбежно сбивало наводку малой. Кроме того, многоярусность влекла за собой увеличение высоты танка до 3 м, что делало его очень заметным и трудномаскируемым. Чистая масса танка составила 14 280 кг. В боевом положении, то есть с экипажем 4 человека, боекомплектом (100 патронов к пушке и 4000 к пулеметам), горючим и т. п., удельное давление при погружении гусеничных цепей на 100 мм в мягкий грунт составляло 0,45 кг/см 2. Для танка был предусмотрен восьмицилиндровый авиамотор “Испано”, развивавший мощность до 200 л. с. при 1500 об/мин. При этом учитывалась его возможная замена на 180-сильный (при 1800 об/мин) специализированный двигатель.Для Т-12 было характерным нетипичное для советского танкостроения расположение механизма-водителя — справа от продольной оси машины. В ходовой части применили весьма удачный механизм натяжения гусениц. Максимальная скорость равнялась 26 км/ч, причем планетарная коробка передач позволяла изменять режим движения на 15, 7 и 2,7 км/ч, сохраняя возможность реверса на всех скоростях. Новинкой стал и ленточный плавающий тормоз профессора В. И. Заславского. Вертикальная бронировка выполнялась из 22-мм брони, горизонтальная— из 12-мм. Механизм поворота главной башни имел механический привод, наведение на цель пулеметной башни осуществлялось с помощью спинного упора. Т-12, как и его предшественник Т-18, оборудовался “хвостом” — он увеличивал длину машины на 690 мм и позволял переезжать через окоп шириной 2,65 м. Наибольший преодолеваемый угол подъема—40е. Испытывали новый танк с 28 апреля по 9 мая 1930 года. Одновременно артиллеристы провели экспериментальный обстрел 22-мм и 1 8-мм бронеплит и дали заключение о стойкости брони. Акты испытаний подписали главный инженер завода С. Н. Махонин и начальник КБ И. Н. Алексенко. По их результатам заводское КБ ГХПЗ приняло самое активное участие в доводке машины, выполнив, по существу, капитальную модернизацию исходного образца, получившего в итоге обозначение Т-24. Судя по документам, рассматривались три возможных варианта вооружения нового танка. Во всех случаях на него предстояло установить разрабатываемую 45-мм танковую пушку с плечевым упором, известную впоследствии как система образца 1930 года. По конструкции она во многом была идентична 37-мм танковой пушке образца 1927 года, но ее боекомплект включал бронебойный снаряд. Что касается пулеметов (а в расчет брался новейший ДТ), то существовал ряд комбинаций: три пулемета, размещенные, как на Т-12; вариант со спаренной установкой пушки и пулемета и трехъярусное расположение вооружения за счет установки четвертого ДТ в специальном лобовом выступе подбашенной коробки. В металле был осуществлен последний, третий вариант. Боевая масса Т-24 составила 18,5 т (удельное давление на грунт равнялось соответственно 0,51 кг/см 2), при этом толщина брони была оптимизирована и составила 20 мм для вертикальных плит и 8,5 мм для горизонтальных, что обеспечивало защищенность от огня крупнокалиберных пулеметов на всех дистанциях. Главной башне придали цилиндрическую форму, в крыше малой появился люк с откидной крышкой. Боекомплект орудия уменьшили до 89 выстрелов, а пулеметов увеличили до 8000 патронов. Численность экипажа возросла до 5 человек. На Т-24 применили более мощный 300-сильный авиамотор М-6 отечественного производства, но максимальная скорость снизилась до 22 км/ч. Запас хода составлял 120 км при запасе горючего 460 л. Ходовая часть была унифицирована с артиллерийским тягачом “Коминтерн”. Силовая передача включала дисковый главный фрикцион, планетарную коробку передач, двойной дифференциал в качестве механизма поворота и простые бортовые передачи. В целом трансмиссия по конструкции агрегатов находилась на весьма высоком уровне.27 марта 1930 года в Управлении механизации и моторизации РККА состоялось совещание по вопросу изготовления установочной серии Т-24 в количестве 15 единиц. Заказ выполнил ГХПЗ, собрав три машины в июле, пять в августе и семь в сентябре. Бронекорпуса поставлял Государственный Ижорский завод, моторы — один из заводов Авиапрома. Дальнейшая программа строительства Т-24 предусматривала наращивание темпа сборки с 7 единиц в октябре 1930 года до 45 в сентябре 1931-го. Однако после изготовления 25 танков производство прекратили. Штатную 45-мм пушку Т-24 получили лишь в 1932 году, а до этого они снабжались только пулеметами (впрочем, первые суперскоростные харьковские БТ, к выпуску которых ГХПЗ приступил в 1931 году, были тоже чисто пулеметными). В войсках Т-24 использовались первоначально в качестве танков усиления, но вскоре их перевели в разряд учебных машин. Принять участие в боевых действиях им так и не довелось. В конце 20 — начале 30-х годов, когда отечественное танкостроение только формировалось, вырабатывались его концепции, готовились кадры, появился целый ряд оригинальных конструкций — от танкетки Т-17 до среднего “танка Гротте”. В их числе находился и Т-12/24 — первый отечественный средний танк. Все они несли на себе печать поиска — оценивались оптимальные соотношения таких параметров, как бронирование, вооружение, скорость, проходимость и другие; опробовались различные системы силовых передач, подвесок, гусеничных цепей, отрабатывались схемы размещения и варианты установок вооружения. Буквально все делалось впервые. Естественно, что на этом этапе получить совершенные конструкции было крайне сложно, а вернее — просто невозможно. Неудивительно, что для первых отечественных танков характерными являлись такие недостатки, как ненадежная работа моторно-трансмиссионной группы, частое спадание гусениц, плохие проходимость и управляемость. В итоге в серийном производстве состоял только Т-18, и нельзя сказать, что эти машины, особенно первых промышленных серий, вызывали у танкистов восторг. Танк Т-24 сняли с производства почти сразу — вскрылись его технические и эксплуатационные недостатки. Тем не менее он сыграл значительную роль в истории отечественного танкостроения. Первые проекты, первые танки и попытка их производства позволили получить изначальный опыт, без которого было бы немыслимо создание мощной оборонной промышленности, столь необходимой нашей стране в преддверии тяжелых военных испытаний. С. РОМАДИН, М. БАРЯТИНСКИЙ, В. ШПАКОВСКИЙ |
|

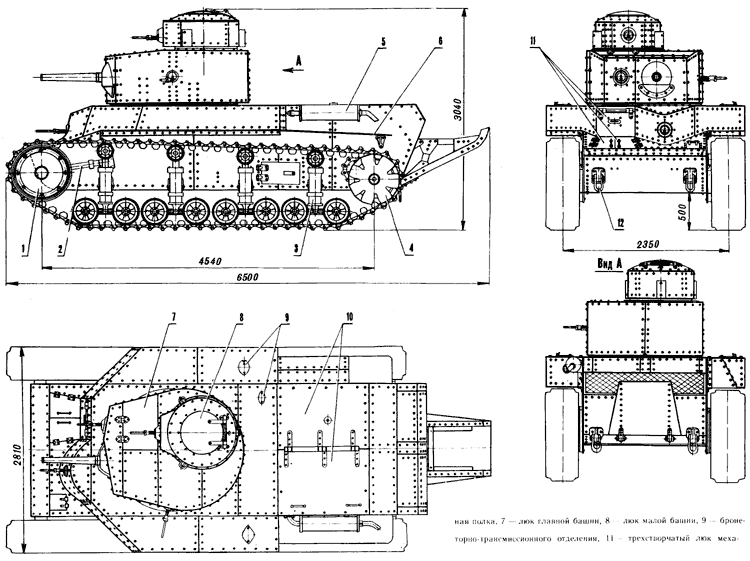

Средний танк Т-24: 1 - направляющее колесо, 2 механизм натяжения гусениц. 3 — тележка подвески, 4 ведущее колесо. 5 глушитель, 6 — надгусеничная полка, 7 — люк главной башни, 8 люк малой башни, 9 - броневые заслонки горловин топливных и масляных баков, 10 крышки моторно-трансмиссионного отделения, 11 трехстворчатый люк механика-водителя, 12 буксирная серьга. |
|

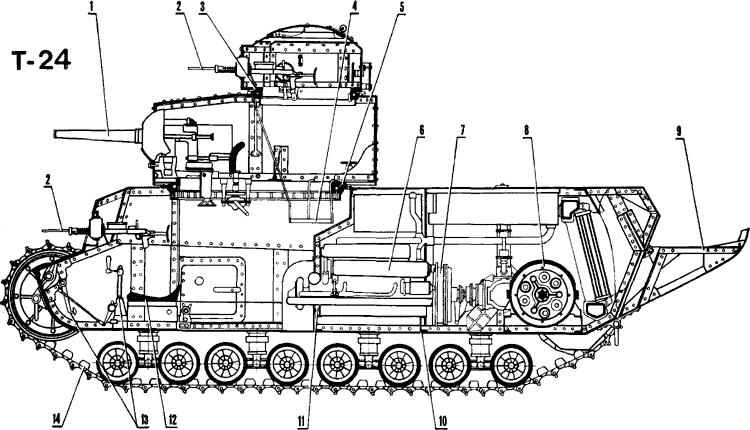

Компоновка танка Т-24: 1 — 45-мм пушка, 2 — пулеметы ДТ, 3 — шариковая опора малой башни, 4 — полик малой башни, 5 — шариковая опора главной башни, 6 — двигатель, 7 — главный фрикцион, 8 — бортовой фрикцион, 9 — хвост, 10 — подмоторная рама, 11 — моторная перегородка, 12 — сиденье водителя, 13 — рычаги и педали управления, 14 — гусеничная цепь. |
|

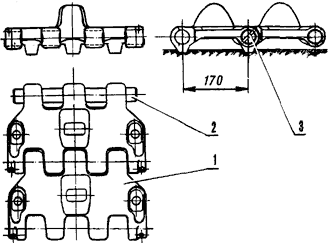

Гусеничная цепь: 1 — трак, 2 — палец, 3 — штифт. |
|

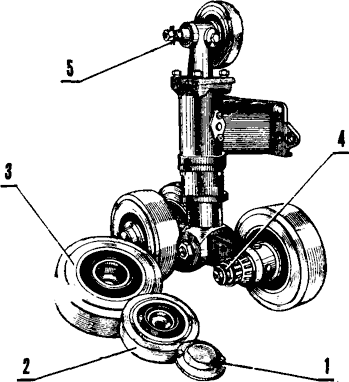

Тележка подвески (частично разобранная): 1 — колпак опорного катка, 2 — поддерживающий каток, 3 — опорный каток, 4 — ось опорного катка, 5 — валик поддерживающего катка. |
|
Ведущее колесо.

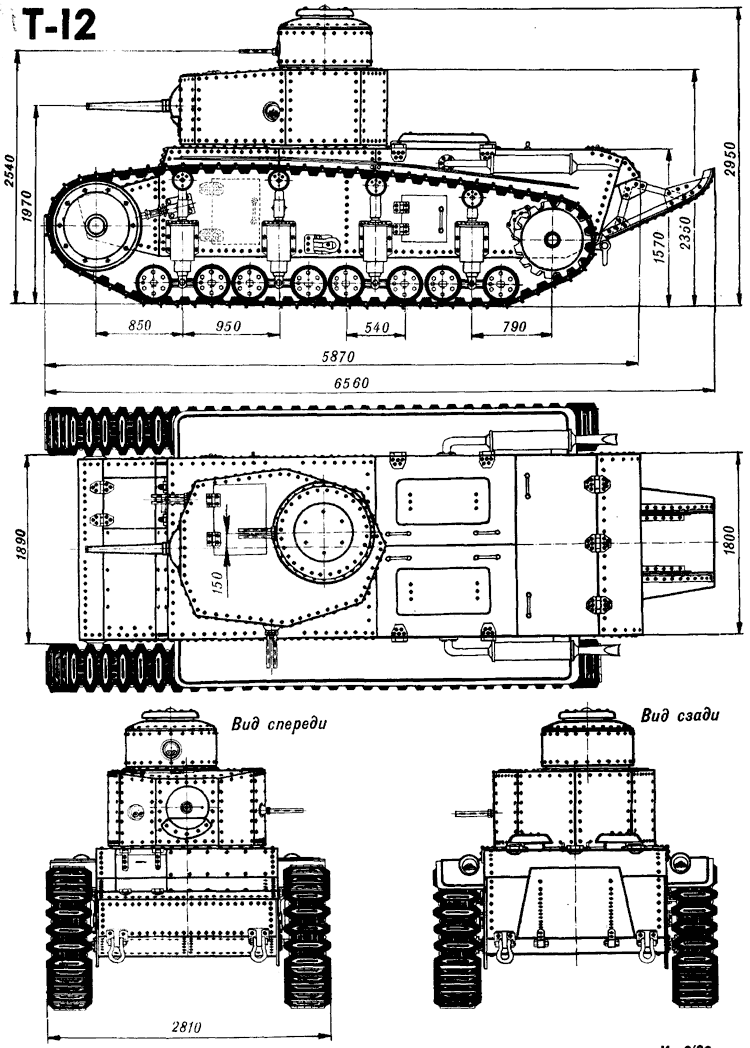

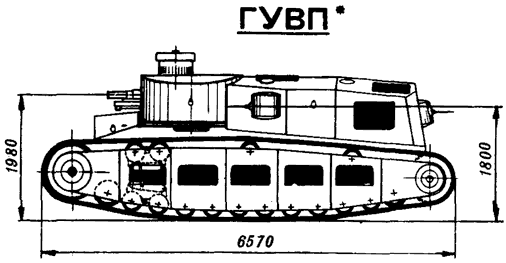

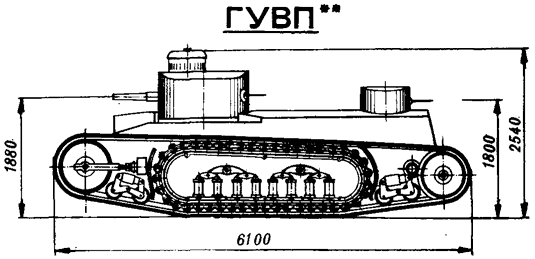

Чертежи для печати
|
