АТАКУЕТ... ЗЕНИТКА

Сначала вспыхивали голубые рапиры прожекторов. Прорезая кромешную тьму, лучи начинали хаотичный бег по ночному небосводу. Затем как по команде сходились вдруг в ослепительную точку, цепко удерживая в ней фашистского стервятника. Тотчас десятки огненных трасс устремлялись к обнаруженному бомбардировщику, высоко в неба вспыхивали огоньки разрывов. И вот уже вражеский самолет, оставляя за собой дымный шлейф, устремляется к земле. Следует удар, и гулкий взрыв неиспользованных бомб раскатывается окрест...

Так действовали советские зенитчики в период Великой Отечественной при обороне многих наших городов от налетов бомбардировщиков люфтваффе. Кстати, наивысшая плотность зенитной артиллерии при защите, например, Москвы, Ленинграда и Баку была в 8-10 раз больше, чем при обороне Берлина и Лондона. А всего за годы войны наша зенитная артиллерия уничтожила более 23 тысяч вражеских самолетов. И это говорит не только о самоотверженных и умелых действиях огневых расчетов, их высоком воинском мастерстве, но и о прекрасных боевых качествах отечественной зенитной артиллерии.

Немало артиллерийских зенитных систем создали советские конструкторы и в послевоенные годы. Различные образцы такого рода орудий, в полной мере отвечающих современным требованиям ведения боевых действий, находятся на вооружении Советской Армии и Военно-Морского Флота и в настоящее время.

...Клубится пыль над полевой дорогой. Войска совершают длительный марш - так предписано планом учения. Нескончаемым потоком движутся колонны военной техники: танки, бронетранспортеры, боевые машины пехоты, артиллерийские тягачи, ракетные установки - все они должны прибыть в указанные места в точно рассчитанное время.

И вдруг - команда: «Воздух!»

Но колонны не останавливаются, более того, они наращивают скорость, увеличивая дистанции между машинами. У некоторых из них зашевелились массивные башни, стволы резко пошли вверх, и вот уже в сплошной грохочущий гул сливаются выстрелы... Это ведут огонь по «противнику» зенитные установки ЗСУ-23-4, прикрывая в движении колонны войск.

Прежде чем начать рассказ об этой интересной бронированной машине, совершим экскурсию в... тир, да-да, в обычный тир. Наверняка каждый мальчишка когда-то стрелял из пневматической винтовки. Многие, видимо, пытались поразить и движущиеся мишени. Но мало кто задумывался, что мозг в этой ситуации за доли секунды просчитывает сложнейшую математическую задачу. Военные инженеры говорят, что при этом решается прогностическая задача о сближении и встрече двух тел, движущихся в трехмерном пространстве. Применительно к тиру - крошечной свинцовой пульки и мишени. А казалось бы, так просто: поймал движущуюся мишень на мушку, вынес точку прицеливания и быстро, но плавно нажал на спусковой крючок.

При небольших скоростях движения мишени попасть в нее можно всего одной пулей. Но чтобы поразить, например, летящую цель (вспомните так называемую стендовую стрельбу, когда спортсмены стреляют по тарелочкам, запускаемым с большой скоростью специальным устройством), одной пули недостаточно. По такай цеди стреляют сразу несколькими - зарядом дроби.

В самом деле, перемещающийся в пространстве объемный заряд состоит из десятков поражающих элементов. Стоит одному из них зацепить тарелку - и цель поражена.

Все эти, казалось бы, отвлеченные рассуждения нам понадобились, чтобы выяснить: как попасть в скоростную воздушную цель, например в современный истребитель-бомбардировщик, скорость полета которого может превышать 2000 км/ч! Действительно, задача эта трудная.

Серьезные технические условия приходится учитывать конструкторам зенитного оружия. Однако при всей сложности проблемы инженеры решают ее, используя, если можно так выразиться, «охотничий» принцип. Зенитное; орудие должно быть скорострельным и по -возможности многоствольным. А управление им настолько совершенным, чтобы в очень короткий промежуток времени можно было произвести по цели наибольшее количество прицельных выстрелов. Только это позволит достичь максимальной вероятности поражения.

Следует отметить, что зенитное оружие появилось с возникновением авиации - ведь уже в начале первой мировой войны самолеты противника представляли реальную угрозу и для войск, и для тыловых объектов. Первоначально борьбу с боевыми аэропланами вели с помощью обычных орудий или пулеметов, устанавливая их в специальных устройствах так, чтобы они могли стрелять вверх. Эти меры оказались малоэффективными, вот почему впоследствии началась разработка зенитной артиллерии. Примером может служить 76-мм зенитная пушка, созданная русскими конструкторами в 1915 году на Путиловском заводе.

Одновременно с развитием средств воздушного нападения совершенствовалась и зенитная артиллерия. Больших успехов добились советские оружейники, создавшие перед Великой Отечественной войной зенитные пушки с высокой эффективностью ведения огня. .Увеличилась и его плотность, а борьба с самолетами противника стала возможна не только днем, но и ночью.

В послевоенные годы зенитная артиллерия еще более усовершенствовалась за счет появления ракетного оружия. Одно время даже казалось, что с наступлением эпохи сверхскоростных и сверхвысотных самолетов ствольные установки отжили свой век. Однако ствол и ракета отнюдь не отрицали друг друга, просто потребовалось разграничить области их применения...

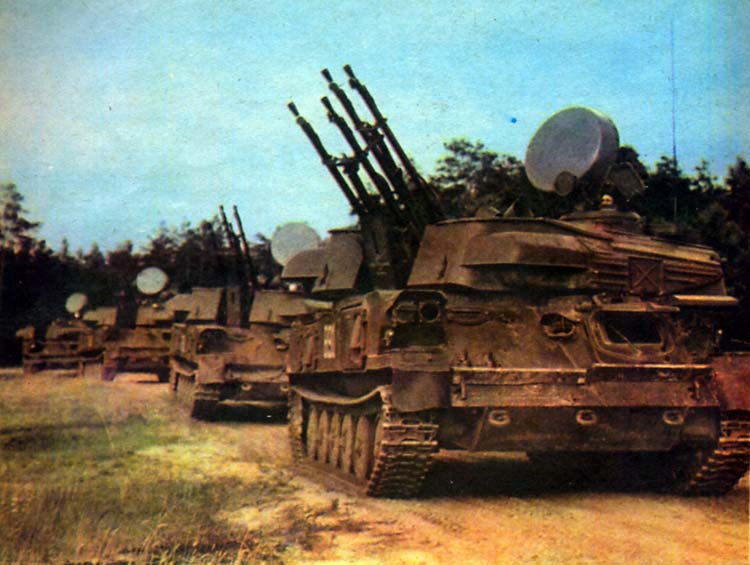

Теперь подробнее расскажем о ЗСУ-23-4. Это зенитная самоходная установка, цифра 23 означает калибр ее пушек в миллиметрах, 4 - количество стволов.

Предназначена установка для обеспечения противовоздушной защиты различных объектов, боевых порядков войск во встречном бою, колонн на марше от самолетов противника, летящих на высотах до 1500 м. ЗСУ-23-4 может вести огонь и по наземным целям, причем столь же успешно, как и по воздушным. При этом дальность эффективного огня составляет 2500 м.

Основой огневой мощи самоходной установки является счетверенная 23-мм автоматическая зенитная пушка. Темп стрельбы - 3400 выстрелов в минуту, то есть каждую секунду навстречу врагу устремляется поток из 56 снарядов! Или, если принять массу каждого из снарядов равной 0,2 кг, секундный поток этой лавины металла составляет около 11 кг.

Как правило, стрельба ведется короткими очередями - 3-5 или 5-10 выстрелов на каждый ствол, а если цель скоростная, то до 50 выстрелов на ствол. Это и дает возможность создать высокую плотность огня в районе цели для надежного ее поражения.

Боекомплект состоит из 2 тысяч выстрелов, причем снаряды применяются двух типов - осколочно-фугасные и бронебойно-зажигательные. Питание стволов ленточное. Интересно, что ленты снаряжаются в строго определенном порядке - на три осколочно-фугасных снаряда приходится один бронебойно-зажигательный.

Скорость современных самолетов настолько высока, что без надежной и быстродействующей аппаратуры прицеливания даже самым современным зенитным орудиям не обойтись. Именно такую имеет ЗСУ-23-4. Точные приборы непрерывно решают ту самую прогностическую задачу встречи, о которой шла речь в примере о стрельбе из пневматической винтовки по движущейся мишени. У самоходной зенитной установки стволы также направляются не в ту точку, где в момент выстрела находится воздушная цель, а в другую, называемую упрежденной. Она лежит впереди - на пути движения цели. И в эту точку снаряд должен попасть одновременно с нею. Характерно, что ЗСУ стреляет без пристрелки - каждая очередь рассчитывается и ведется, как если бы это каждый раз была новая цель. Причем сразу на поражение.

Но прежде, чем поражать цель, ее надо обнаружить. Эта задача возложена на РЛС - радиолокационную станцию. Она ведет поиск цели, обнаруживает ее и затем автоматически сопровождает воздушного противника. РЛС к тому же помогает определять координаты цели и дальность до нее.

Антенна радиолокационной станции хорошо видна на рисунках самоходной зенитки - она установлена на специальной колонке над башней. Это параболическое «зеркало», но наблюдатель видит на башне лишь плоский цилиндр («шайбу») - кожух антенны из радиопрозрачного материала, защищающий ее от повреждений и атмосферных осадков.

Саму же задачу прицеливания решает СРП - счетно-решающий прибор, своего рода мозг зенитной установки. В сущности, это малогабаритная бортовая электронно-вычислительная машина, которая и решает прогностическую задачу. Или, как говорят военные инженеры, СРП вырабатывает углы упреждения при наведении пушки на движущуюся цель. Вот так и образуется линия выстрела.

Несколько слов о группе приборов, образующих систему стабилизации линии визирования и линии выстрела. Эффективность их действия такова, что, как бы ни бросало ЗСУ из стороны в сторону при движении, например, на проселочной дороге, как бы ни трясло, антенна РЛС продолжает отслеживать цель, и стволы пушки точно направлены по линии выстрела. Дело в том, что автоматика запоминает первоначальную наводку антенны РЛС и пушки и одновременно стабилизирует их в двух плоскостях наведения - горизонтальной и вертикальной. Следовательно, «самоходка» способна вести точную прицельную стрельбу во время движения с той же эффективностью, как и с места.

Кстати, на точность ведения огня не влияют ни атмосферные условия (туман, плохая видимость), ни время суток. Благодаря радиолокационной станции зенитная установка работоспособна при любых метеорологических условиях. И передвигаться она может даже в полной темноте - инфракрасный прибор обеспечивает видимость на расстоянии 200-250 м.

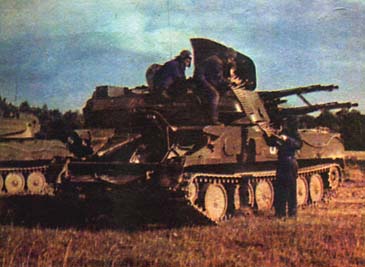

Экипаж состоит всего из четырех человек: командир, механик-водитель, оператор поиска (наводчик) и оператор: дальности. Конструкторы очень удачно скомпоновали ЗСУ, продумали условия работы экипажа. Например, чтобы перевести пушку из походного положения в боевое, покидать: установку не надо. Эта операция выполняется непосредственно с места командиром или оператором поиска. Они же управляют пушкой и ведут стрельбу.

Следует отметить, что многое здесь позаимствовано от танка - это и понятно: «самоходка» тоже бронированная; гусеничная машина. В частности, она снабжена навигационной танковой аппаратурой, чтобы командир мог постоянно контролировать местоположение и пройденный ЗСУ путь, а также, не выходя из машины, ориентироваться на местности и прокладывать курсы движения по карте.

Теперь об обеспечении безопасности членов экипажа. Люди отделены от пушки вертикальной броневой перегородкой, которая защищает от пуль и осколков, а также от пламени* и пороховых газов. Особое внимание уделено функционированию и боевым действиям машины в условиях применения противником ядерного оружия: в конструкцию ЗСУ-23-4 включены аппаратура противоатомной защиты и противопожарное оборудование. О микроклимате внутри зенитки заботится ФВУ - фильтровентиляционная установка, способная очищать забортный воздух от радиоактивной пыли. Она же создает внутри боевой машины избыточное давление, что не позволяет загрязненному воздуху попасть внутрь через возможные щели.

Достаточно высоки надежность и живучесть установки. Ее узлы представляют собой весьма совершенные и надежные механизмы, она бронирована. Маневренные качества машины сравнимы с соответствующими характеристиками танков.



В заключение попробуем смоделировать эпизод боя в современных условиях. Представьте, что ЗСУ-23-4 прикрывает колонну войск на марше. Но вот РЛС, непрерывно ведущая круговой поиск, обнаруживает воздушную цель. Кто это? Свой или чужой? Тотчас следует запрос о принадлежности самолета, и, если ответа на него нет, решение командира будет единственным - огонь!

Но противник хитрит, маневрирует, атакует зенитчиков. И вот в самый разгар боя осколком срезает антенну радиолокационной станции. Казалось бы, «ослепленная» зенитка полностью выведена из строя, однако конструкторами предусмотрена и эта, и даже еще более сложные ситуации. Может отказать радиолокационная станция, счетно-решающий прибор и даже система стабилизации - установка все равно будет боеспособной. Оператор поиска (наводчик) будет вести огонь, используя зенитный прицел-дублер, а упреждения вводить по ракурсным кольцам.

Вот в основном и все о боевой машине ЗСУ-23-4. Советские воины умело управляют современной техникой, овладевая такими воинскими специальностями, которые появились в последнее время в результате научно-технической революции. Четкость н согласованность их работы позволяют им успешно противостоять практически любому воздушному противнику.



ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ
Мощность двигателя, л. с. - 280
Скорость движения по шоссе, км/ч - 60
Скорость движения по грунтовой дороге, км/ч - 35
Скорость движения по бездорожью, км/ч - 15
Скорострельность, выстрелов/мин - 3400
Угол возвышения, градусов: +85
Угол склонения, градусов: - 4
Боекомплект, выстрелов - 2000
Дистанции стрельбы, м:
по самолетам на высотах до - 1500
по наземным целям на удалении до - 2500

Н. АЛЕШИН, В. СЕРГЕЕВ

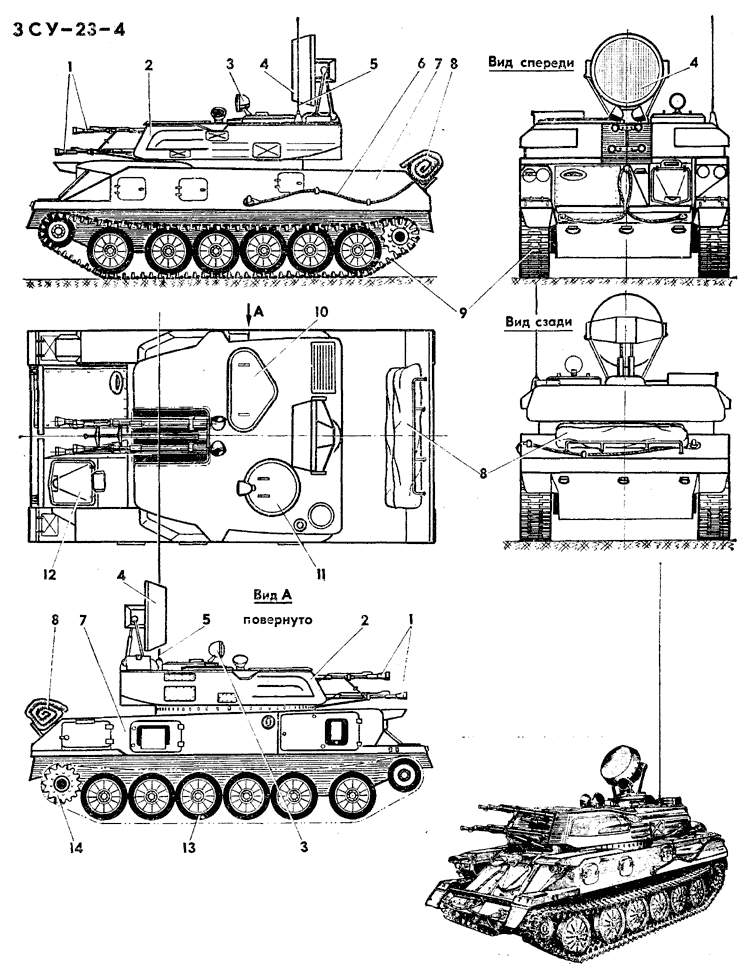

Зенитная самоходная установка ЗСУ-23-4: 1 - зенитные автоматы калибра 23 мм (4 шт.), 2 - поворотная башня, 3 - инфракрасный прибор, 4 - антенна радиолокационной станции (РЛС), 5 - штыревая антенна радиостанции, 6 - буксирный трос, 7 - броневой корпус, 8 - чехол, 9 - гусеница, 10 - люк экипажа, 11 - командирский люк, 12 - люк механика-водителя, 13 - опорный каток, 14 - звездочка. На виде А гусеница условно не показана.
