РАКЕТОНОСИТЕЛЬ КОСМИЧЕСКОГО КОРАБЛЯ «СОЮЗ»

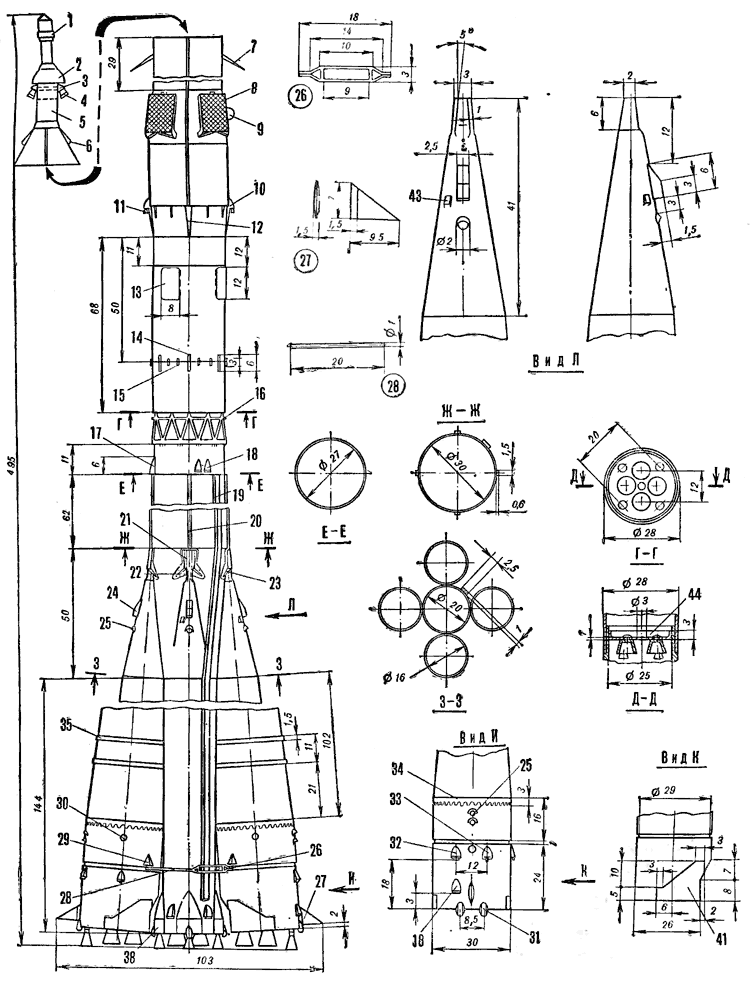

Не за горами то время, когда спортсмены-ракетомоделисты соберутся на свои первые Всесоюзные соревнования. А пока этот вид моделизма очень любим школьниками, многие из которых давно переросли уровень школьного моделирования и научились строить модели с завидным профессиональным мастерством. Это побудило нас попытаться разработать более подробный чертеж популярнейшей среди юных техников модели ракетоносителя космического корабля «Союз».

Несколько слов о конструктивных особенностях его. Это трехступенчатый ракетоноситель с продольно-поперечным делением ступеней. Первая и вторая выполнены по схеме «пакет» с продольным делением и состоят из центрального и четырех боковых блоков. Третья ступень расположена последовательно (поперечное деление) и стыкуется с центральным блоком второй ступени. На каждом из блоков установлены самостоятельные четырехкамерные основные двигатели. Помимо этого, для управления полетом каждый из основных двигателей снабжен однокамерными рулевыми двигателями малой тяги. Так, двигательные установки центрального блока второй и блока третьей ступеней снабжены соответственно четырьмя однокамерными рулевыми двигателями, а боковые блоки первой ступени (ускорители) имеют по два рулевых двигателя.

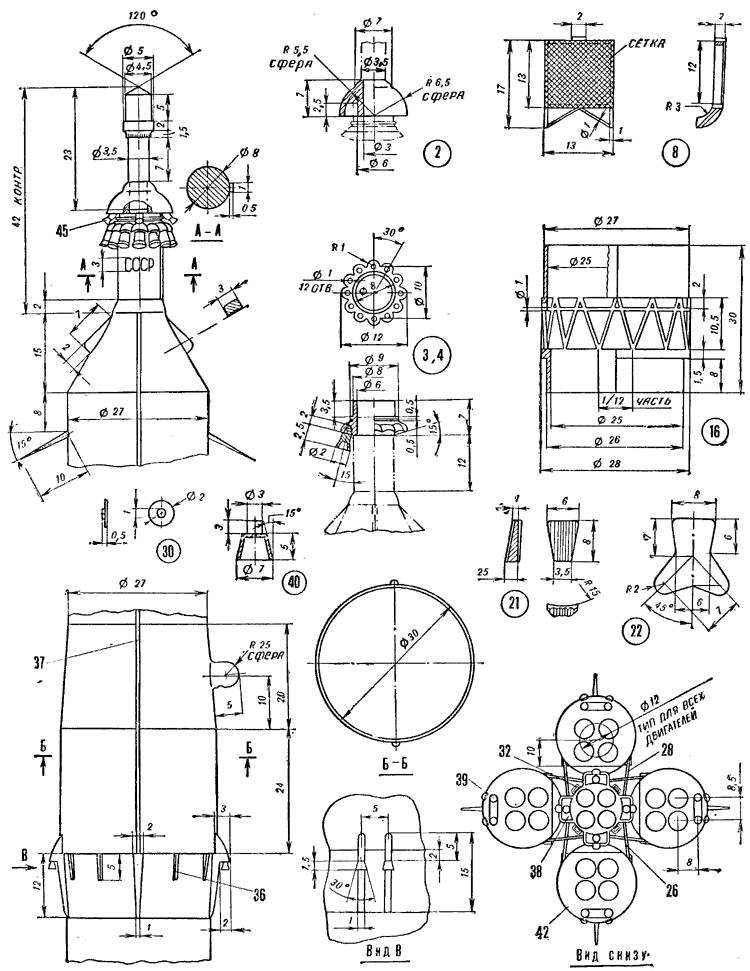

Моделистам следует обратить внимание на то, что торцевые поверхности сопл основных двигателей первой и второй ступеней лежат в одной горизонтальной плоскости. Названия некоторых деталей приняты условно для удобства чтения чертежа.

Изображенная на чертеже модель ракетоносителя «Союз» выполнена в масштабе 1:100 и была построена в кружке космического моделирования при Латвийском научно-исследовательском институте механизации и электрификации сельского хозяйства (ЛатвНИИМЭСХ). На наш взгляд, наиболее выгодным для копий третьего класса является масштаб постройки модели 1:91. Для копий четвертого класса выгоден масштаб 1:80. Конечно, можно строить модели и в других масштабах, но увеличение ее размеров ведет к увеличению веса, что влияет на высоту полета модели. Модель же меньших размеров затрудняет установку двигателей, размещение систем спасения ступеней и усложняет «копийность» моделей.

После выбора того или иного масштаба внимательно отнеситесь к пересчету размеров, так как отклонение их с разницей более 10% недопустимо.

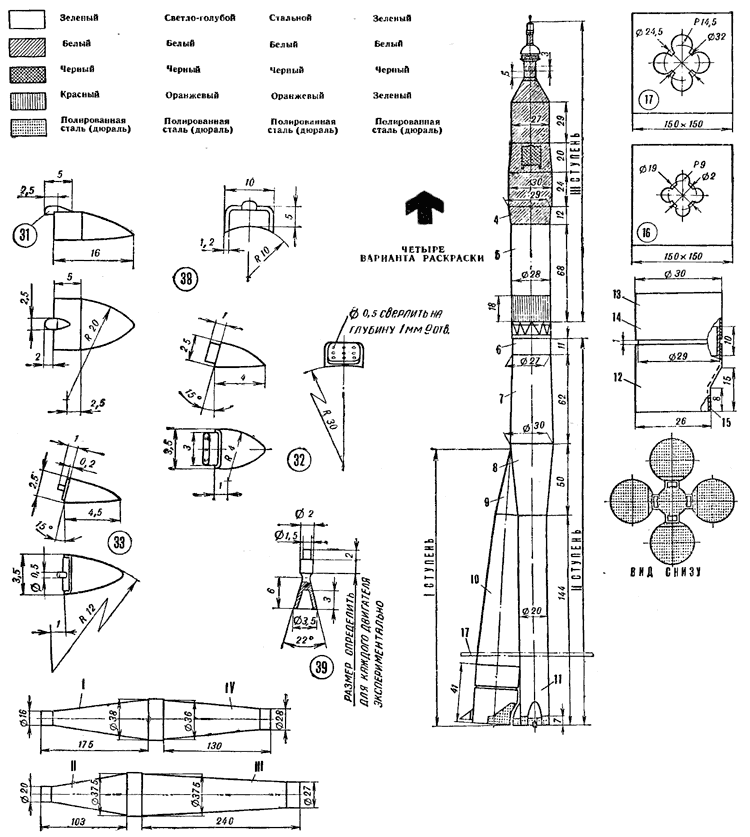

Разъемы ступеней предлагаем имитировать по прототипу, то есть на старте начинают одновременно работать двигатели первой и второй ступеней, причем двигатели, установленные в ускорителях, заканчивают работу раньше и отделяются вместе с ними от центрального блока второй ступени. Центральный блок второй ступени продолжает работать некоторое время, после чего включаются в работу двигатели третьей ступени. Изготовление отдельных узлов и деталей модели производится по общепринятой технологии в ракетном моделизме. Прилагаем схемы сборки ступеней ракетоносителя и раскраски его компонентов.

И. РОМАНОВ, инженер, г. Рига

СПЕЦИФИКАЦИЯ РАКЕТОНОСИТЕЛЯ КОРАБЛЯ «СОЮ3»

1

Груз

1

Бук. дюраль

2

Обтекатель

1

Бук, дюраль

3

Обойма

1

Дюраль

4

Сопла

12

Текстолит, дюраль

5

Головная часть

1

Бук, береза

6

Обтекатель

2

Липа

7

Антенна

2

Сталь

8

Тормозной щиток

4

Целлулоид, сетка

9

Обтекатель

1

Липа

10

Кронштейн

4

Липа

И

Сопло

4

Дюраль, бук

12

Замок

2

Липа

13

Дверца- люка

3

Ватман

14

Замок

6

Липа

15

Замок

12

Липа

16

Ферма

1

Дюраль, липа

17

Обтекатель

1

Липа

18

Обтекатель

6

Липа

19

Имитация электропроводки

1

Липа 2,5X1X250

20

Имитация электропроводки

4

Липа, 1.5X0,6X62

21

Замок

4

Липа

22

Плато

4

Ватман

23

Ребро

8

Липа, целлулоид

24

Обтекатель

4

Липа

25

Обтекатель

12

Ватман

26

Распорка

4

Липа, проволока Ø1 мм

27

Стабилизатор

4

Липа

28

Шток

4

Проволока Ø1 мм

29

Обтекатель

8

Ватман

30

Пробка

12

Ватман

31

Обтекатель

12

Липа

32

Обтекатель

8

Липа

33

Обтекатель

8

Липа

34

Элемент стыка

4

Ватман

35

Кольцо

8

Ватман

36

Ребро

8

Липа, целлулоид

37

Имитация стыка

2

Нить Ø 0,5 мм

38

Обтекатель

4

Полистирол, плекс и т. д.

39

Сопло рулевого двигателя

16

Дюраль

40

Сопло

24

Дюраль

41

Отражатель

4

Станиоль, металл.фольга

42

Днище

4

Дюраль

43

Обтекатель

4

Липа

44

Днище

1

Дюраль

45

Сопло

4

Дюраль

Сопла двигателей — детали 11, 40, 39, 45, 4, а также детали 3, 16, 44, 26, 7 и 28 должны иметь цвет натурального металла (сталь), допускается полировка поверхностей.

Деталь 2 можно окрашивать в черный цвет при всех вариантах раскраски.

Сопла двигателей — деталь 4 — можно окрашивать в коричневый цвет или вытачивать из текстолита.

Внутренние поверхности сопл окрасить в светло-вишневый цвет.







1. Цилиндр

1

Ватман

2 слоя

2. Конус

1

Ватман

2 слоя

3. Цилиндр .

1

Ватман

2 слоя

4. Конус

1

Ватман

2 слоя

5. Цилиндр

1

Ватман

2 слоя

6. Цилиндр

1

Ватман

2 слоя

7. Конус

1

Ватман

2 слоя

8. Конус

1

Ватман

2 слоя

9. Конус

4

Ватман

2 слоя

10. Конус

4

Ватман

2 слоя

11. Цилиндр

1

Ватман

2 слоя

12. Цилиндр

4

Ватман

2 слоя

13. Цилиндр

4

Ватман

2 слоя

14. Цилиндр

4

Ватман

2 слоя

15. Стенка

4

Картон

1 слой

10. Верхний шаблон стапеля

1

Фанера, металл и др.



17. Нижний шаблон стапеля

1

Фанера, металл и др.



Деталь 10 накручивается на оправку I; деталь 8 — на оправку II; деталь 7 — на оправку III; деталь Л — на оправку IV; деталь 1 — на оправку I.

Деталь 9 условно показана в виде изготовки. Ее следует изготовить в соответствии с чертежом модели.

Деталь 4 длиной 16 мм вклеивается внутрь детали 3.

Развертку детали 15 определить по месту.

Ускорители (детали 9, 10, 12, 13, 14 и 15) приклеить к центральному блоку (детали 11, 8, 7 и 6), используя стапель (детали 16 и 17), как показано на чертеже.

Чертежи для печати

Источник: "Моделист-Конструктор" 1973, №1
Scan: Петрович
