ОН СОЗДАВАЛСЯ ДЛЯ БОЯ, Штурмовик Су-6

Н. ГОРДЮКОВ, инженер

Он появился на свет в грозные дни августа сорок первого.

Он создавался для боя и был готов принять бой.

Скоростной, маневренный, оснащенный мощным стрелковым и реактивным оружием, наконец, надежно укрытый броней - таков был этот самолет, штурмовик с индексом Су-6, логическое завершение длительных поисков КБ Павла Осиповича Сухого.

Непрост был путь к созданию этой машины; сложной оказалась и ее судьба.

...Когда в 1937 году конструкторский коллектив П. О. Сухого впервые приступил к разработке самолета, предназначенного для штурмовки, авиационные специалисты еще слабо представляли себе, какой должна быть такая машина. Только поиск, только многочисленные эксперименты, проверка практикой могли помочь в выработке концепции самолета нового типа. Вот почему "классическим" штурмовикам периода Великой Отечественной войны предшествует целый ряд самолетов, более или менее воплощавших в себе идею штурмового удара с воздуха. Конструкции, созданные в КБ П. О. Сухого, в этом ряду по праву считаются этапными.

Первый вариант, построенный на базе многоцелевого самолета, носившего шифр "Иванов", был как бы подступом к теме. Штурмовик-бомбардировщик, имевший все черты машин старшего поколения, - он не удовлетворял ни конструкторов, ни испытателей.

И тогда был сделан смелый шаг - из новой конструкции изъяли все, что мешало ее "узкой специализации", именно как штурмовика. Так родился проект одноместной боевой машины с двигателем М-71 мощностью 2000 л. с. конструкции А. К. Швецова. Самолет успешно прошел испытания. Однако опыт применения штурмовой авиации на фронтах Великой Отечественной войны привел к выводу о необходимости оснащения самолетов-штурмовиков задней огневой точкой для защиты от истребителей противника.

В 1942 году на базе одноместного самолета построили двухместный бронированный штурмовик Су-6 (2А).

"По максимальным скоростям, скороподъемности, потолку и дальности Су-6 М-71Ф значительно превосходит находящийся на вооружении ВВС Красной Армии штурмовой самолет Ил-2. Самолет Су-6 по своему бронированию и летно-боевым качествам в первую очередь предназначен для решения штурмовых задач, но вместе с тем его можно успешно использовать и для борьбы с бомбардировщиками противника..." - таков был вывод комиссии, проводившей государственные испытания машины с двигателем М-71Ф. За создание штурмовика Су-6 главный конструктор самолета П. О. Сухой был удостоен в 1943 году Государственной премии.

Наладить серийное производство двигателя М-71Ф в трудных условиях военного времени не удалось. Поэтому в начале 1944 года самолет переоборудовали под двигатель водяного охлаждения АМ-42 мощностью 2000 л. с. конструкции А. А. Микулина. Его закрыли бронированным капотом, который вместе с кабиной летчика и стрелка образовал броневой корпус. Теперь использовали четырехлопастный цельнометаллический винт изменяемого шага АВ-9Л-172. Под двигателем размещался водовоздушный подковообразный радиатор. Выходы маслорадиаторов были сделаны на нижней поверхности центроплана.

В связи с увеличением веса самолета (из-за установки более тяжелого двигателя) крыло сделали цельнометаллическим, площадь его возросла. Предкрылки сняли, трубку Пито перенесли с нижней поверхности в носок крыла. На рулях высоты ввели роговую компенсацию.

В процессе летных испытаний пушки заменили на более легкие системы Волкова - Ярцева (ВЯ) калибра 23 мм, что позволило при том же взлетном весе брать до 600 кг бомб. В таком виде по летным данным самолет Су-6 с двигателем АМ-42 не имел преимуществ перед уже поставленным на серийное производство штурмовиком Ил-10, поэтому дальнейшая работа над самолетом не велась.

Обе модификации самолета имели следующую окраску: сверху зеленый цвет, снизу голубой. Отличались только звезды, которые на Су-6 АМ-42 были с белой окантовкой.

Штурмовик Су-6 (2А) с двигателем М-71Ф мощностью 2200 л. с. - свободнонесущий одномоторный моноплан с низкорасположенным крылом, нормальным оперением и убирающимся шасси.

Крыло состоит из центроплана и двух отъемных консолей, соединенных с ним через узлы лонжеронов. Цельнометаллический центроплан и консоли - двухлонжеронной конструкции; последние - деревянные, с металлическими лонжеронами. В центроплане имеются ниши, в которых помещаются колеса при убранном шасси. Перед стойками расположены бронированные маслорадиаторы с выходными отверстиями на верхней поверхности центроплана.

В консолях размещены две пушки и два пулемета калибра 7,62 мм с общим боезапасом 1400 патронов. Доступ к стрелковому вооружению осуществляется через люки. На нижней поверхности консолей имеются точки для установки шести реактивных снарядов РС-82 или РС-132 (ранее их называли ракетные орудия), а также для свободной подвески двух бомб, весом до 250 кг каждая. На левой консоли установлена самолетная фара, а на правой - трубка Пито с узлом крепления на нижней поверхности. Поперечная устойчивость на больших углах атаки сохраняется благодаря автоматическим предкрылкам в носках консолей крыла (зона элеронов). Предкрылки и посадочные щитки цельнометаллические. Каркас элеронов металлический, обтянутый полотном.

Передняя часть фюзеляжа, представляющая собой кабину пилота и стрелка, - из брони, задняя - цельнодеревянной конструкции. Под кабиной пилота находится бензобак. Как и на всех штурмовиках конструкции П. О. Сухого, бомбы размещаются внутри фюзеляжа в бомбоотсеках, которые расположены за бензобаком вдоль бортов кабины стрелка. В бортах фюзеляжа вырезаны люки для загрузки бомб (крупные подвешивались на бортовых замках, мелкие загружались навалом). Кабина стрелка заканчивается блистерной установкой под крупнокалиберный пулемет УБТ калибра 12,7 мм с четырьмя магазинами по 49 патронов. Над пулеметом для защиты стрелка установлено бронестекло.

Стабилизатор цельнометаллический, киль деревянный с фанерной обшивкой, каркас рулей дюралюминиевый, обтянутый полотном. Шасси убирается назад в центроплан. При этом колеса поворачиваются на 90° с помощью зубчатого зацепления. Колесо - полубаллон размером 800X260 мм. Костыль по кинематической схеме такой же, как и на Су-2, с колесом 400X150 мм. Почти все управление для повышения боевой живучести дублированное.

Двигатель воздушного охлаждения М-71Ф с трехлопастным винтом АВ-5-4А смонтирован на сварной раме и закрыт капотом типа ЫАСА. Охлаждающий воздух выходит через щель с регулируемыми створками.



КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Су-6 М-71Ф

Су-6 АМ-42

Габариты, м:





размах крыла

13,5

13,58

длина

9,243

9,5

размах стабилизатора

4,7

4,7

диаметр винта

3,25

3,4

Площадь крыла, м2

26

28,6

Взлетный вес, кг

5534

6200

Максимальная скорость полета, км/ч:





у земли

480

492

на высоте 1500 м

506

521

Дальность полета, км

973

790

Длина, м:





разбега

410

540

пробега

730

660

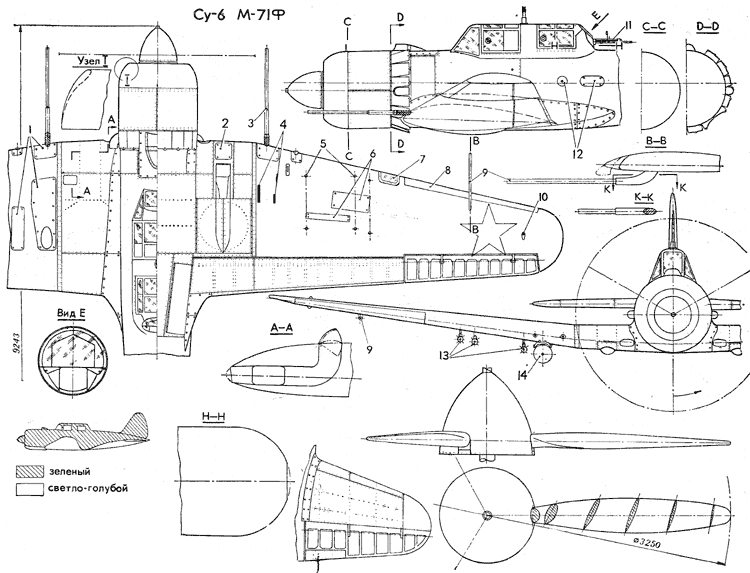

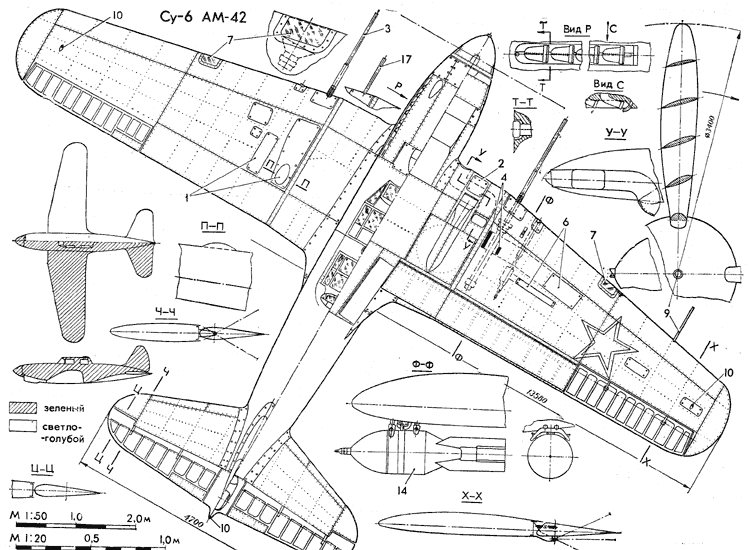

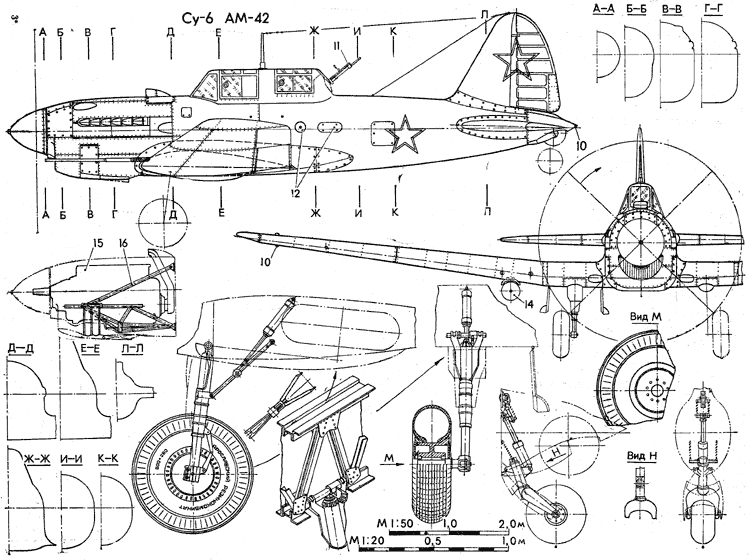

1 - люки для обслуживания пушек и пулеметов, 2 - люки для обслуживания маслорадиаторов, 3 - пушки, 4 - отверстия выброса гильз, 5 - - точки крепления держателей РС-132, 6 - люки для перезарядки пушек и пулеметов, 7 - самолетная фара, 8 - предкрылок, 9 - трубка Пито, 10 - аэронавигационные огни, 11 - пулемет стрелка-радиста, 12 - люки для загрузки бомбоотсеков, 13 - реактивные снаряды РС-132, 14 - фугасные авиационные бомбы весом 100 кг, ФАБ-100, 15 - двигатель АМ-42, 16 - сварная моторама, 17 - пушки ВЯ, 18 - аптечка, 19 - магазины с патронами для пулеметов, 20 - управление перезарядкой пушек, 21 - управление двигателем, 22 - управление бомбосбрасыванием, 23 - электрощиток, 24 - пульт управления уборкой шасси, 25 - гашетка стрельбы из пулеметов, 26 - гашетка стрельбы из пушек.







Чертежи для печати

Источник: "Моделист-Конструктор" 1976, №1
