УТ-2: тренировочный моноплан

К середине 30-х годов бипланная схема, господствовавшая в авиации более полутора десятков лет, стала стремительно сдавать свои позиции. В погоне за скоростью и высотой конструкторы все активнее делали ставку на моноплан. В СССР наиболее решительным приверженцем этой схемы проявило себя КБ, возглавляемое А. С. Яковлевым. Практически все самолеты этого коллектива, кроме самой первой авиетки, были монопланами. И именно на них учились летать советские летчики на протяжении более 40 лет.

К 1935 году группа энтузиастов под руководством А. С. Яковлева, несмотря на молодой возраст сотрудников, уже имела солидный опыт. Около десятка самолетов, от гоночных до "воздушного лимузина", успешно летали и были непременными участниками всех авиационных соревнований. Год назад коллектив получил и свою производственную базу, причем весьма необычную, — в качестве "приживальщиков" при кроватной мастерской, убогом одноэтажном сарае с земляным полом. Мастерская продолжала производить кровати, полуоформившееся КБ — самолеты. Прошло немало времени, пока благодаря вмешательству газеты "Правда" помещение передали КБ, а директором новой "фирмы" назначили Яковлева. Первой ее продукцией стал АИР-10 — тренировочный самолет для ВВС, предшественник УТ-2. Он показал хорошие летные данные, стал победителем Всесоюзного кругового перелета учебно-спортивных самолетов 1935 года. Однако, по оценке НИИ ВВС, в его конструкцию необходимо было внести ряд усовершенствований, в том числе повысить запас прочности с 8 до 10.

Моноплан построили в двух вариантах: с двигателем М-11Е в 150 л. с. и с "Рено" в 140 л. с. Оба самолета отличала высокая культура веса. Правда, на государственных испытаниях было выдвинуто требование увеличения дальности полета, что представляется довольно странным для аппаратов данного класса. Победы в дальних перелетах сыграли с самолетом злую шутку: семичасовой запас топлива внес львиную долю в возросший на 112 кг полетный вес, и летные качества Я-20 заметно снизились. Тем не менее конструкция оказалась весьма удачной с точки зрения технологичности, простоты и дешевизны. Последнее тоже было немаловажно для страны, массово готовившей кадры для авиации в грозное предвоенное время.

ОКБ также с вниманием отнеслось к сигналам о необходимости улучшить эксплуатационные качества машины. Так, была введена регулировка сидений под рост пилота, а сами сиденья сделаны съемными для облегчения доступа к органам управления в кабинах, выполнена пружинная амортизация приборных досок — для устранения вибрации стрелок приборов при работающем моторе, улучшена амортизация основного шасси, на костыле установили ролик (простая пята перепахивала аэродромы не хуже плуга), биметаллический термометр (запаздывание его показаний достигало 15—20 минут) заменили на ртутный.

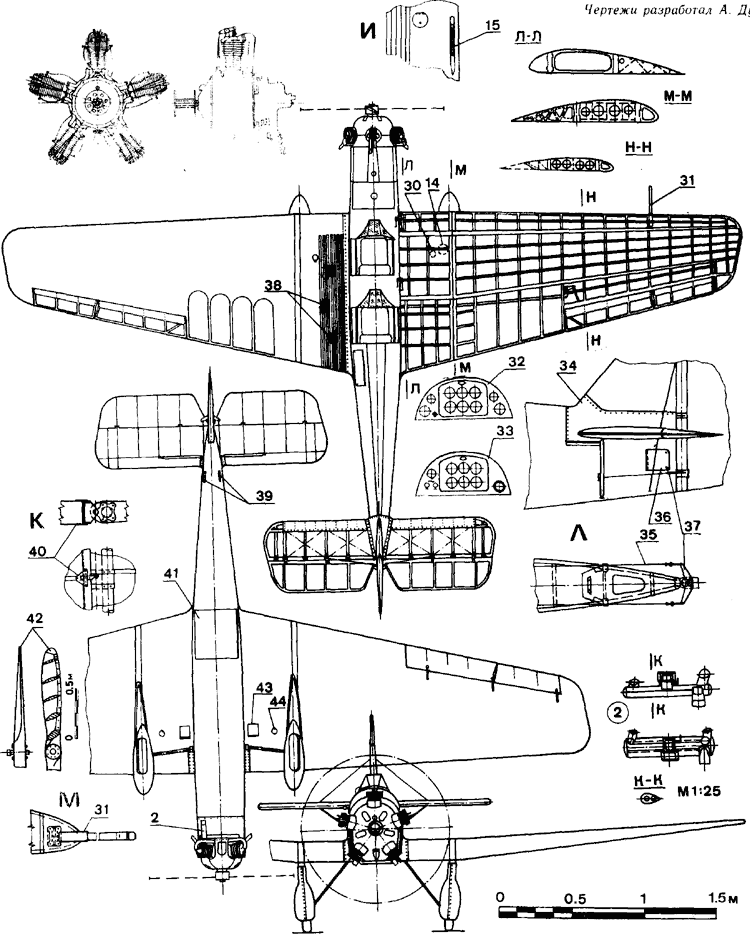

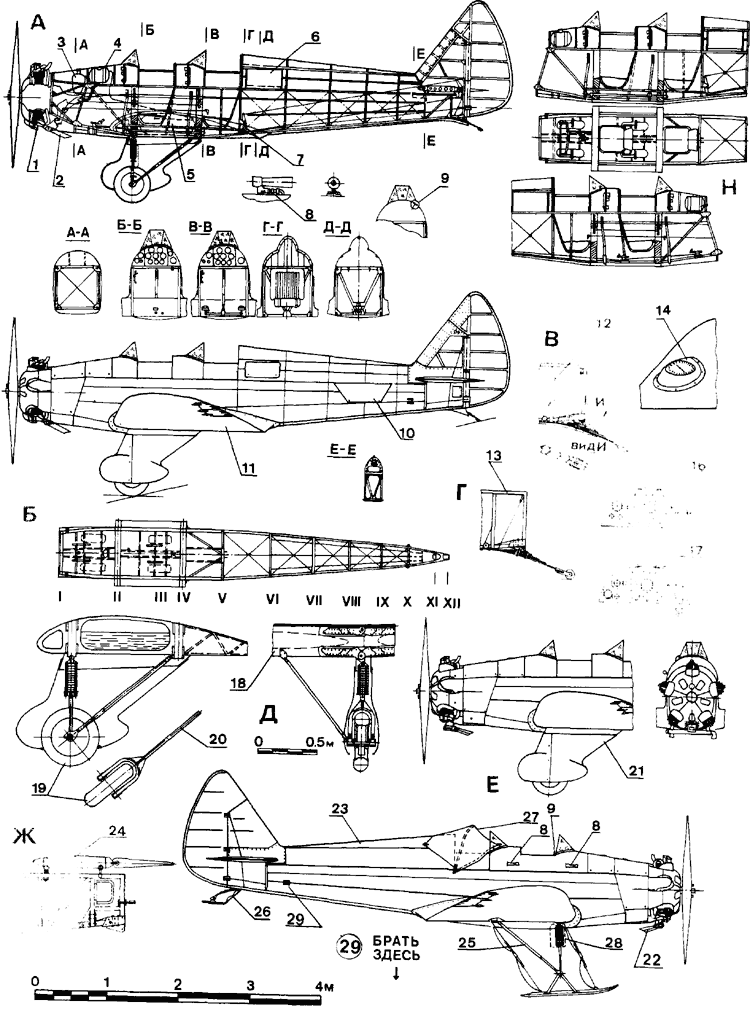

Учебно-тренировочный самолет УТ-2:1 —мотор М-11Г, 2 — подогреватель воздуха для самолетов эталона 1938 г., 3 — маслобак, 4, 5 — бензобаки, 6 — багажный ящик, 7 — качалка рулей высоты, 8 — трубки Вентури, 9 — зеркало обзора задней полусферы (только передняя кабина), 10—смотровой люк (только левый борт), 11 —ОЧК (отъемная часть крыла), 12, 13 — силовые элементы набора каркаса, 14 — биметаллический термометр наружного воздуха (1938 г.), 15 — ртутный термометр наружного воздуха, 16—приборная доска задней кабины (1940г.), 17 — приборная доска передней кабины (1940 г.), 18— центроплан, 19 — колесо основного шасси, 20— задний вильчатый подкос, 21 — обтекатель, 22 подогреватель воздуха (1940 г.), 23 - гаргрот, 24 стабилизaтop, 25 основная стойка лыжного шасси (1940 г.), 26 хвостовая лыжа, 27 — колпак для слепого полета (1940 г.), 28 съемный обтекатель амортизационного пакета шасси (1940 г.), 29-- надпись над поручнями для подъема хвоста, 30 место верхнего люка для заправки центропланного бензобака, 31 трубка Пито, 32 — приборная доска передней кабины (1938 г.), 33 — приборная доска задней кабины (1938 г.), 34 дюралюминиевый зализ хвостового оперения, 35 - тросовая тяга, 36 — задний смотровой лючок, 37 — качалка управления рулем поворота, 38 — подножка для входа в кабину (правый борт — только две последних), 39 — поручни для подъема хвоста самолета (вырезаны в нижней части), 40 - пластина, 41 — нижний смотровой люк, 42 — воздушный винт, 43, 44 — нижние люки для слива топлива и соединения лент крепления бензобака.

А — самолет-эталон 1938 г., Б — каркас фюзеляжа, вид на нижнюю часть (римскими цифрами обозначены номера рам), В -установка костыля (1938 г.), Г — установка костыля (1940 г.), Д — пирамида шасси в обтекателе (1938 г.), Е — самолет-эталон 1940 г., Ж — установка стабилизатора, И — установка ртутного термометра, К—типовой узел навески руля высоты и руля поворота (мaсштаб изображения произвольный), Л — хвостовое оперение (1938 г.), М— установка трубки Пито (1938 г.; масштаб изображения произвольный), Н —оборудование кабины (1938 г.).

УТ-2

Самолет УТ-2 с мотором М-11 по схеме — одномоторный двухместный моноплан с тянущим винтом, низкорасположенным свободно несущим крылом, открытыми кабинами инструктора и ученика и не убирающимся в полете шасси.

Фюзеляж представляет собой пространственную ферму прямоугольного сечения, образуемую двум я верхними и двумя нижними лонжеронами, связанными между собой двенадцатью рамами и системой расчалок. Поперечины и стойки фюзеляжа сделаны из сосновых брусков. Лонжероны также сосновые, цельные по длине. Каркас фюзеляжа от I до V и от X до XII рамы обшит фанерой и обтянут полотном, а между рамами V и X — только полотном.

С боков форму фюзеляжу придают рейки заполнения на раме I и идущие от них к раме X четыре стрингера, снизу для этой цели сделан легкий каркас из рамок и продольных реек; а нижние лонжероны оклеены по внешним углам фасонными липовыми рейками для придания закругленной формы нижним ребрам фюзеляжа. Пол кабины занимает место от I до V рамы. На фюзеляже находится ряд люков: нижний смотровой {между рамами V и VI), боковой трапециевидный (слева между рамами VI и IX) и малый смотровой (слева между рамами IX и XI). Крышки всех люков и багажники — дюралюминиевые с подкреплениями. Все замки люков на самолете — типа Фейри.

Крыло состоит из центроплана, наглухо соединенного с фюзеляжем, и двух отъемных консолей (плоскостей). Центроплан имеет фанерную работающую обшивку, снаружи оклеенную маркизетом. Сверху обшивки с каждой стороны фюзеляжа между нервюрами № 1 и № 2 укреплены на шурупах семь сосновых реек и сосновые бобышки, окантованные рифленкой и служащие подножками при входе в кабины.

С каждой стороны центроплана расположено по три люка - верхний для заправки топлива и два нижних для соединения лент крепления бензобаков и слива топлива. Стыки центроплана и фюзеляжа закрыты дюралюминиивыми зализами.

Консоли крыла образуют поперечное V по нижней поверхности в 6°45' . Профиль крыла и центроплана — модицифированный Геттинген № 387 Нервюры — неразрезные. Консоли имеют работающую фанерную обшивку, снаружи оклеены миткалем. Xвостовые верхние части между нервюрами № 1 и № 6 обтянуты только полотном.

Элероны — с щелевой компенсацией, разрезные, дюралюминиевые. Снаружи обтянуты полотном, каждый подвешиваегся на трех кронштейнах, максимальный угол отклонения 19° .

Оперение — дюралюминиевое, клепаной конструкции, со стальными сварными узлами крепления, снаружи обтянуто полотном Стабилизатор расчален лентами и снизу подкреплен трубчатыми подкосам и обтекаемой формы. Угол установки стабилизатора регулируемый (на земле). Отклонение руля высоты вверх 20° , вниз 23° , руля поворота — 25° .

Шасси— пирамидальное Каждая пирамида состоиг из амортизационной и задней стоек и бокового подкоса. Колеса стандартного типа 500х120 мм, с роликовыми подшипниками. Костыль неориентирующийся, с рессорной амортизацией. Амортизационный пакет набран из пластин круглой резины с дюралюминиевыми прокладками.

В зимнее время на самолет устанавливались лыжи канадского типа, без обтекателей, деревянные, со шнуровой амортизацией. Опорные поверхности рабочей лыжи 0,267 м² , хвостовой 0,013 м².

Мотор — звездообразный, пятицилиндровый воздушного охлаждения, типа М-11 разных модификаций, На самолетах эталона 1938 года обычно устанавливался М-11Г максимальной мощностью 110 л. с. (при 1650 об мин) и номинальной 100 л, с. (при 1600 об мин). На последних образцах 1938 года и самолетах эталона 1940 года устанавливался мотор М-11Д максимальной мощностью 125 л. с. (при 1760 об мин) и номинальной 115 л. с. (при 1700 об мим) Винт деревянный, двухлопастный, фиксированного шага, диаметр 2,1 м, шаг 2,05 м. В практике на самолетах УТ-2 встречались также моторы М-11Е, М-11К и другие с соотвeтствующими винтами диаметром 2,2, 2,3 и 2,4 м.

Топливных баков три, в центроплане два по 90 л и верхний на 20 л. Маслобак емкостью 16 л крепится к противопожарной перегородке. Топливо и масло подается помпой, бензин из верхнего бака — самотеком.

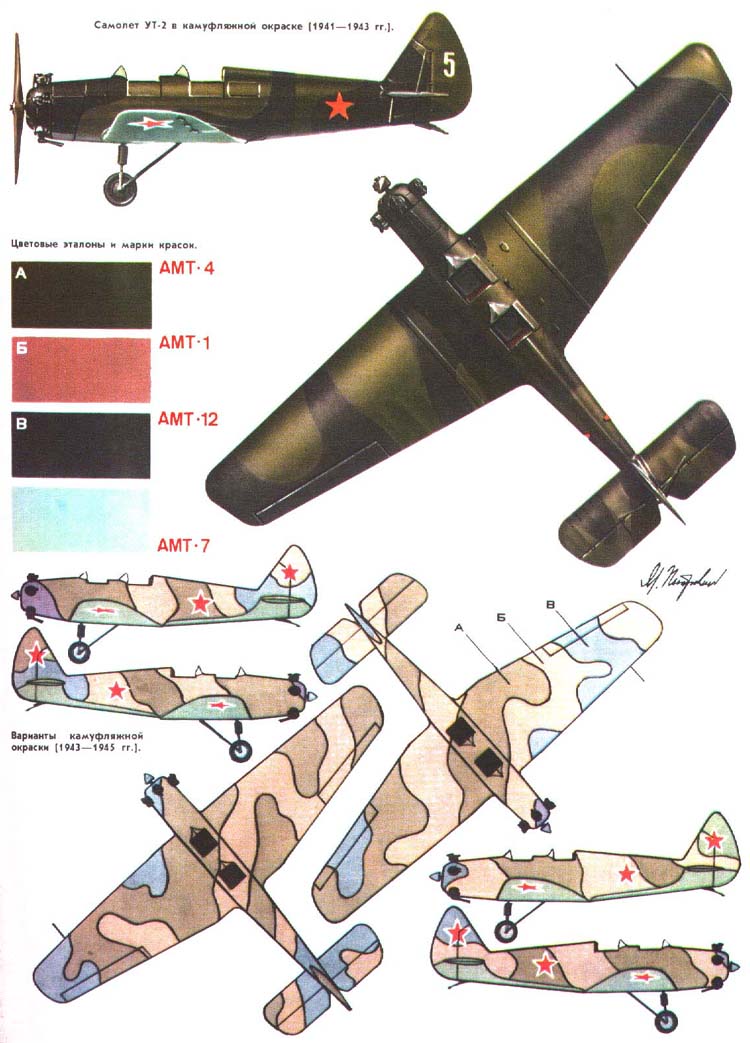

Кабины — открытые, снабжены козырьками и откидными дюралюминиевыми дверцами (в передней кабине — только слева, в задней — с обоих бортов). Борта кабины и спинки сидений отделаны мягкой обшивкой из дерматина (на эталоне 1938 года — преимущественно красного цвета, 1940 года — черного и коричневого). Таким же материалом оклеены внутренние поверхности коков под козырьками и перегородки в первой кабине, предохраняющие вторую от задувания. Козырьки встречались самых разных типов: наиболее распространенный показан на чертежах. На эталонах 1940 года в военное время можно было видеть полукруглые (от У-2), либо с треугольным лобовым стеклом, либо составленные из двух треугольных половинок с лобовым острым ребром. Встречаются фотографии самолетов и вовсе без козырьков.

В каждой кабине, кроме ручек и педалей управления, на левых бортах установлены секторы управления мотором и рукоятки управления трехходовым краном бензопровода, снабженные специальными трафаретами-указателями. На правом борту расположен сектор управления подогревом воздуха. В передней кабине находится пусковое магнето и заливной шприц типа У-2 (под тахометром).

Приборное оборудование обеих кабин практически идентично. В его состав входят (эталон 1938 года): высотомер, компас, трехстрелочный моторный индикатор (верхний ряд), указатель скорости, указатель поворота, вариометр (нижний ряд). На левой боковой панели — часы АЧО и тумблеры, на правой — датчик температуры всасываемого воздуха, ниже — тахометр. Единственное различие приборных досок эталона 1940 года — трехстрелочный моторный индикатор разделен на три самостоятельных прибора (масляные термометр и манометр, бензиновый манометр) и доски немного перекомпонованы.

В каждой кабине на правом борту установлено стандартное двустороннее переговорное устройство типа Р-5. На коке, с внутренней стороны передней кабины, справа размещено зеркало обзора задней полусферы. Воздушный биметаллический термометр ТВ-6 установлен в дюралевом обтекателе справа на центроплане. На эталоне 1940 года он заменен на ртутный, тоже в обтекателе. Бортовая медицинская аптечка укреплена на спинке переднего сиденья.

В. РОМАН, г. Киев

Чертежи для печати

Источник: "Моделист-Конструктор" 1989, №5
