5 ВАРИАНТОВ ОДНОГО САМОЛЕТА

Многоцелевой четырехместный самолет ЯК-18Т построен в 1967 году. Основные варианты применения самолета следующие:

1. Учебно-тренировочный — для полетов трех курсантов с инструктором.

2. Пилотажно-тренировочный для ознакомления курсантов с элементами пилотажа; экипаж состоит из одного курсанта и инструктора.

3. Пассажирский — для перевозок трех пассажиров с багажом.

4. Санитарный — для перевозок одного больного с сопровождающим.

5. Связной — для перевозки почты и грузов до 250 кг весом.

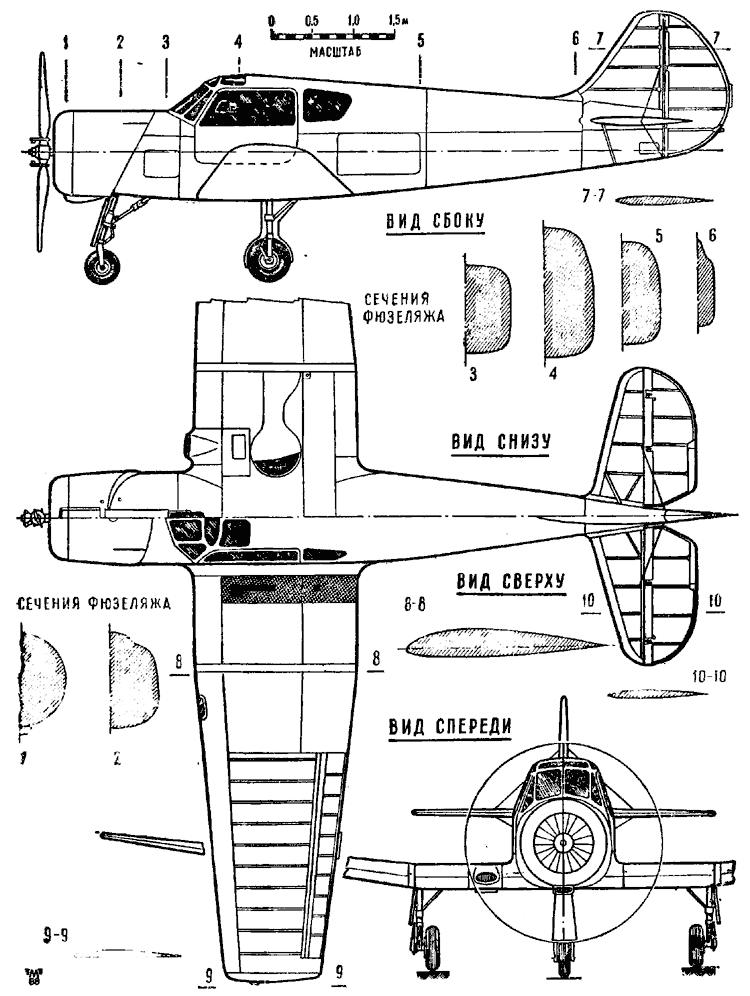

Схема самолета — одномоторный моноплан с низким расположением крыла и трехколесным шасси с носовым колесом.

Самолет оснащен надежным девятицилиндровым двигателем АИ-14РФ мощностью 300 л. с. с винтом В530-Д-35. Этот двигатель отлично зарекомендовал себя на самолете ЯК-18ПМ. На двигателе установлен карбюратор АК-14РФ с автоматической коррекцией по высоте, что упрощает управление двигателем.

Фюзеляж цельнометаллической конструкции с дюралевой обшивкой. В хвостовой части обшивка толщиной 0,8 мм приварена к каркасу точечной электросваркой. Большие окна и лобовое стекло кабины обеспечивают хороший обзор как на земле, так и в воздухе.

Широкие двери автомобильного типа позволяют легко входить и выходить из кабины. Они открываются против потока: исключен случайный срыв в полете. Вместе с тем предусмотрен аварийный сброс дверей. Ручка аварийного сброса расположена в легко доступном месте на борту кабины под приборной доской.

На левом борту фюзеляжа непосредственно за кабиной расположен люк багажного отсека. Створка люка открывается вверх и не мешает посадке в кабину. Багажный отсек имеет объем, достаточный для размещения багажа трех пассажиров или почты.

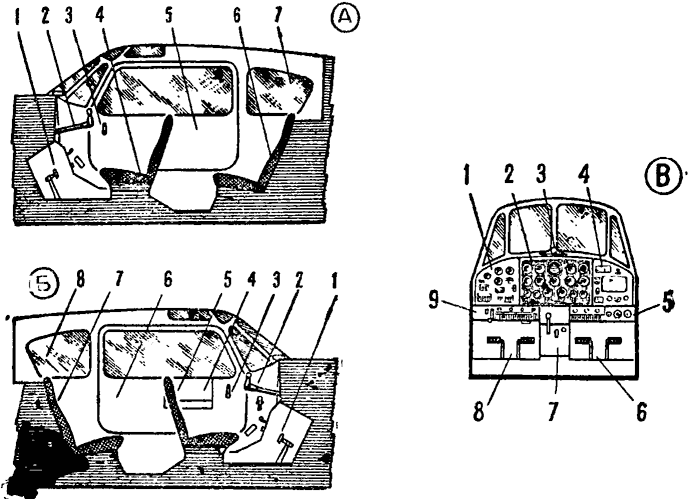

В кабине расположены два сиденья и диван. Сиденья могут двигаться по направляющим, обеспечивая регулировку по росту летчика. Проход шириной 180 мм между сиденьями и откидные спинки позволяют курсантам меняться местами во время полета. И диван и сиденья можно снять: освобождается место для крупногабаритных грузов.

Основные приборы расположены на средней амортизированной части приборной доски. Выключатели, автоматы защиты сети, краны воздушной системы и другие агрегаты вынесены на боковины и нижнюю панель. В левой части приборной доски расположен пульт управления радиостанцией, в правой — радиокомпасом. Рычаги управления газом и шагом винта установлены на среднем пульте; здесь же находятся краны шасси и щитка, вентили управления створкой маслорадиатора и жалюзи капота.

Для ночных полетов предусмотрена система освещения приборной доски и пультов красным светом. Сила света регулируется реостатом. Если основная система откажет, включается аварийное освещение. Кроме того, в кабине установлен плафон белого света. Самолет оборудован системой обогрева и вентиляции. Окно на двери кабины имеет форточку.

Управление самолетом двойное, штурвальное. Правый пост управления легко снимается. На штурвалах расположены кнопки СПУ и радиостанции, тормозные гашетки.

Штурвальное управление на самолете ЯК-18Т выполнено по оригинальной схеме, обеспечивающей минимальный вес и габариты конструкции. Проводка управления элеронами жесткая, рулями высоты и направления — смешанная.

На левом борту кабины установлена ручка управления триммером руля высоты. Проводка управления триммером — тросовая.

Центроплан имеет двухлонжеронную цельнометаллическую конструкцию. Между передним и задним лонжеронами располагаются топливные баки и главные стойки шасси. Посадочный щиток крепится на петле к заднему лонжерону и отклоняется при помощи двух пневмоцилиндров. Справа от фюзеляжа в носке центроплана установлен маслорадиатор.

Шасси самолета ЯК-18Т полностью убирается: носовая стойка — по потоку, главные стойки — по размаху крыла. Конструктивно передняя стойка шасси ничем не отличается от стоек самолетов 18П, 18ПМ, 18А. Главные стойки шасси имеют усиленную конструкцию, но детали амортизатора не изменились. Размеры пневматиков колес следующие: передние — 400X150, главные — 500 X 150. Колеса главных стоек шасси — тормозные. Давление воздуха в пневматиках колес: 2,5 — 3 кг/см².

Уборка и выпуск шасси производятся с помощью пневмоцилиндров; предусмотрена аварийная система выпуска шасси. В выпущенном и убранном положении шасси соответствующие концевые выключатели замыкают цепи сигнальных ламп на специальном табло в кабине.

Топливная система самолета состоит из двух основных, расположенных в крыле, и одного расходного бензобаков, трубопроводов, кранов и других агрегатов. Емкость топливных баков позволяет заливать до 165 кг бензина марки СБ-78. Этого количества бензина достаточно для полета дальностью свыше 1000 км.

Самолет ЯК-18Т имеет достаточно большой комплекс навигационного и связного оборудования, включающий УКВ радиостанцию, систему слепой посадки, радиовысотомер, радиокомпас, курсовую систему ГМК-1А, авиагоризонт и пр.

Светотехническое оборудование самолета, кроме системы красного света, включает в себя бортовые аэронавигационные огни, посадочную и рулежную фару, установленную на левой консоли крыла.

Основные летные данные самолета ЯК-18Т приведены в таблице.
