СВАРКА С ЭКОНОМИЕЙ

Р. ВАЙСБУРГ, А. МЕЩЕРЯКОВ, г. Алма-Ата

При выполнении сварочных работ немало электроэнергии тратится попусту во время холостого хода трансформаторов. Поэтому на многих предприятиях внедряются автоматические устройства ограничения или полного отключения напряжения холостого хода. Автоматы эти, будучи достаточно сложными, реагируют на изменение тока вторичной обмотки трансформаторов при замыкании или размыкании электрической цепи электродом,

Упростить подобное устройство и в то же время повысить его надежность взялись члены кружка технической кибернетики ЦСЮТ Казахской ССР. Были изготовлены два действующих образца, один из которых прошел производственные испытания на заводе «Казстальконструкция», получив положительную оценку специалистов.

Устройство отключения холостого хода сварочного трансформатора состоит из трех основных узлов: блока питания, электронного ключа и микровыключателя. Кроме того, в комплект входит электрический пускатель ПАЕ-500 или ПАЕ-200, в корпусе которого и смонтирован автомат. Вот как он действует.

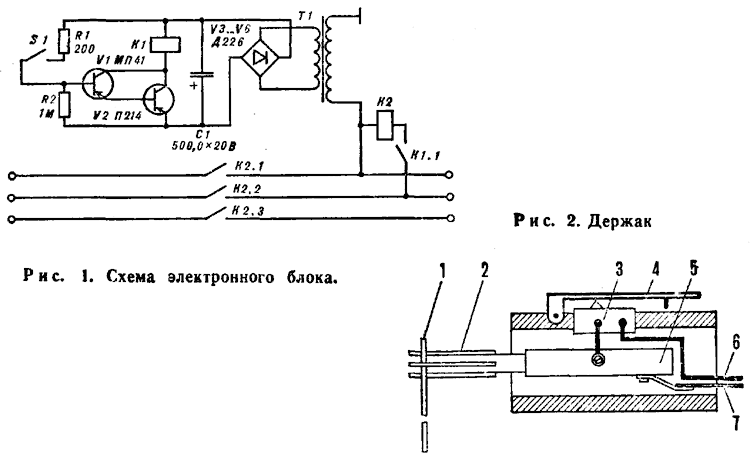

От входного фазного контакта пускателя и «нулевого» провода (корпуса) напряжение 220 В поступает на трансформатор питания ТВК-70 (рис. 1). В этом случае, если сварочный трансформатор не заземлен, устройство обесточено и сварку производить нельзя.

Выпрямленное напряжение питает электронный ключ - составной транзистор V1,V2, в коллекторную цепь которого включена обмотка реле МКУ-48. Управляют ключом через замыкатель, установленный в ручке-держаке. При замыкании контактов реле включается катушка пускателя. А поскольку самоблокировка у него отсутствует, при отпускании держака цепь разрывается, катушка пускателя обесточивается, и он возвращается в исходное положение.

Конструктивно устройство выполнено в виде небольшого блока, вмонтированного в корпус пускателя. Провод управления ПВР обмотан вокруг сварочного кабеля и в отдельных местах закреплен скобками.

Конструкция держака показана на рисунке 2. Все устройство крепится болтами М8 непосредственно на сварочном трансформаторе.



Рис. 2. Держак: 1 - электрод, 2 - электрододержатель, 3 - микровыключатель, 4 - рычаг, 5 - стержень, 6 - дополнительный провод, 7 - основной провод.



Источник: "Моделист-Конструктор" 1980, №3
