Самодельная Люстра Чижевского

УЧЕНЫЙ XXI ВЕКА — «МЕРТВЫЙ» КИСЛОРОД — ТАЙНЫ «ПАСТБИЩ ЖИЗНИ» — ЭЛЕКТРИЧЕСКИЙ ПОТЕНЦИАЛ МОЛОДОСТИ

В октябре 1915 года в Московском археологическом институте состоялся доклад на тему «Периодическое влияние Солнца на биосферу Земли».

Содержание доклада ввело в чрезвычайное смущение ученую публику. Автор его — студент Александр Чижевский — с неожиданных позиций проанализировал громадный медико-исторический материал (за двадцать с лишним веков!) и сопоставил его... с астрофизическими данными, в частности, с периодами возмущений на поверхности Солнца. И что же оказалось: большинство стихийных процессов, протекающих в биосфере, ритмически следует за циклами солнцедеятельности. Периодически возникают пятна на Солнце, вспыхивают яркие факелы, и, словно следуя за ними, на нашей планете вспыхивают эпидемии, эпизоотии, эпифитии...

Идеи, выдвинутые молодым ученым, казались настолько невероятными, что вызвали бурные дискуссии и далеко не сразу были оценены современниками. Сам же Чижевский говорил тогда: «Мы отнюдь не претендуем на безусловную достоверность и тем менее категоричность наших соображений... Мы не переоцениваем результатов наших работ и смотрим на свой труд как на первый скромный поиск, который может вызвать более глубокие и совершенные исследования».

Однако последующие годы подтвердили справедливость его идей и их большую практическую важность.

Так зародилось новое направление в науке — гелиобиология, основоположником которой по праву во всем мире считают теперь профессора Александра Леонидовича Чижевского.

В юности Чижевский подружился с К. Э. Циолковским — молодому ученому пришлось жить с 1913 года в Калуге, — и формирование его научных интересов происходило под влиянием знаменитого пионера космонавтики.

Уже будучи доктором исторических наук (эту научную степень Чижевский получил, когда ему было 25 лет), он заканчивает сначала физико-математический, а затем медицинский факультеты университета.

Мало кому из ученых мирового значения выпадало счастье подмечать, открывать, устанавливать и доказывать так много явлений и закономерностей в природе, как это удалось Чижевскому. Им было написано свыше 400 научных трудов, а количество работ, посвященных его деятельности (по неполным данным), уже четверть века назад насчитывало свыше 5 тысяч.

Вся жизнь его была посвящена изучению солнечно-земных связей. Его удивительные открытия привели к созданию во всем мире лабораторий, в которых биологические явления стали изучаться в свете астрономических данных. Врачи стали корректировать с Солнцем назначаемые ими лечебно-профилактические мероприятия.



В 1963 году профессор Чижевский докладывал на Всесоюзной конференции по авиационной и космической медицине о методе предсказания солнечной «погоды», от которой зависит надежность работы системы человек — машина в сложных условиях. Своеобразным «барометром», оказывается, здесь могут служить коринебактерии, окрашенные специальным образом: за несколько дней до появления пятен или вспышек на Солнце их окраска изменяется.

Итак, Солнце и космос влияют на живые организмы. Но где же промежуточное звено, связывающее их?

Еще полвека назад Чижевский обращает внимание на биологическое действие электрического состояния атмосферы. Он экспериментально доказывает, что только отрицательно заряженный кислород оказывает благотворное действие на организм. Это открытие ныне признано как крупнейшее завоевание науки XX века. Чрезвычайно важную роль в арсенале биофизических средств современной медицины, промышленной санитарии и гигиены стала играть искусственная аэроионизация. Она стимулирует жизненные силы человеческого организма, повышает его противодействие большинству заболеваний, значительно способствует повышению работоспособности и росту производительности труда. Она особенно необходима в шахтах и на предприятиях с герметично закрытыми помещениями, применяющих системы кондиционирования воздуха (как, например, в радиопромышленности). Кстати говоря, кондиционер (равно как и разного рода фильтры, в том числе марлевые) дает биологически нейтральный — «мертвый» воздух. Для его «оживления», для придания ему биологической полноценности необходима искусственная ионизация.

Еще в 20-е годы Чижевский заметил, что у животных, систематически вдыхавших отрицательно ионизированный воздух, процесс старения значительно замедлялся.

Если учесть, что старение организма связано с потерей данного ему от природы электрического заряда, проблема долголетия состоит в том, чтобы задержать эту разрядку. Здесь может помочь систематическое вдыхание аэроинов. Между прочим, в тех районах земного шара, где продолжительность жизни наибольшая, для атмосферы характерно повышенное содержание отрицательных аэроинов. Чижевкий назвал такие местности «электрокурортами».

Ну, а как быть, если бы вы хотели создать «электрокурорт» у себя дома, в школе, в клубе, в больнице и т. д.? Попробуем ответить на этот вопрос, предложив вниманию читателя одну из апробированных схем аэроионизатора, в основу которого легла принципиальная система, разработанная профессором А. Л. Чижевским.

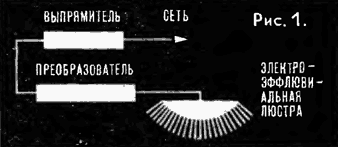

Если вы посмотрите на блок-схему аэроионизатора (рис.1), то увидите основные узлы его — электроэффлювиальную люстру, преобразователь постоянного напряжения и выпрямитель.



ГОРНЫЙ ВОЗДУХ В КОМНАТЕ

«Пусть наука о звездах послужит еще и человеческой жизни».

«... Я считаю, что тщательное изучение ионизации воздуха и ее биологического влияния вообще есть дело современной науки ...»

А. Л. ЧИЖЕВСКИЙ

ЭЛЕКТРОЭФФЛЮВИАЛЬНАЯ ЛЮСТРА

— это генератор отрицательных аэроионов. «Эффлювий» по-гречески означает «истечение». Это выражение характеризует рабочий процесс образования аэроионов: с каждого острия люстры с большой скоростью (обусловленной высоким напряжением) стекают электроны, которые затем «налипают» на атомы и молекулы кислорода. Возникшие таким образом аэроионы тоже обретают большую скорость. Отсюда «живучесть» аэроионов.

От конструкция люстры во многом зависит эффективность работы аэроионизатора. Поэтому к изготовлению ее следует отнестись с особым вниманием. Ее оптимальные размеры приведены на вкладке. Почти четыре десятилетия назад эти размеры были обоснованы теоретически и проверены экспериментально профессором А. Л. Чижевским. С тех пор конструкция эта на опыте многолетней практики успешно зарекомендовала себя во многих медицинских учреждениях.

Основа люстры — легкий металлический обод (например, кольцо «хула-хул» диаметром 750-1000 мм), на котором натянуты по взаимно перпендикулярным осям с шагом 35-45 мм голые медные проволоки диаметром 0,3-0,5мм. Они образуют часть сферы — сетку, выступающую вниз. В узлах сетки припаивают иглы длиной не более 45-50мм и толщиной 0,25-0,5 мм. Заточены они должны быть как можно лучше, так как от этого ток с острия увеличивается, а возможность образования озона уменьшается. Здесь удобно использовать булавки с колечком, которые продаются в магазинах канцелярских принадлежностей.

К ободу люстры через 120° прикрепите три медные проволоки диаметром 0,8-1 мм и спаяйте их вместе над центром обода. К этой точке будет подводиться высокое напряжение.

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ

необходим для получения высокого напряжения, питающего люстру. По данным профессора А. Л. Чижевского, минимальное напряжение, обеспечивающее достаточную «живучесть» аэроионов, — 25 тыс. в. Для помещения типа классной комнаты или школьного спортзала оптимальным считается напряжение 50 тыс. в. В установках, применяемых в лечебных учреждениях, такой высокий вольтаж получали с помощью высоковольтных трансформаторов (например, от старой рентгеновской аппаратуры).

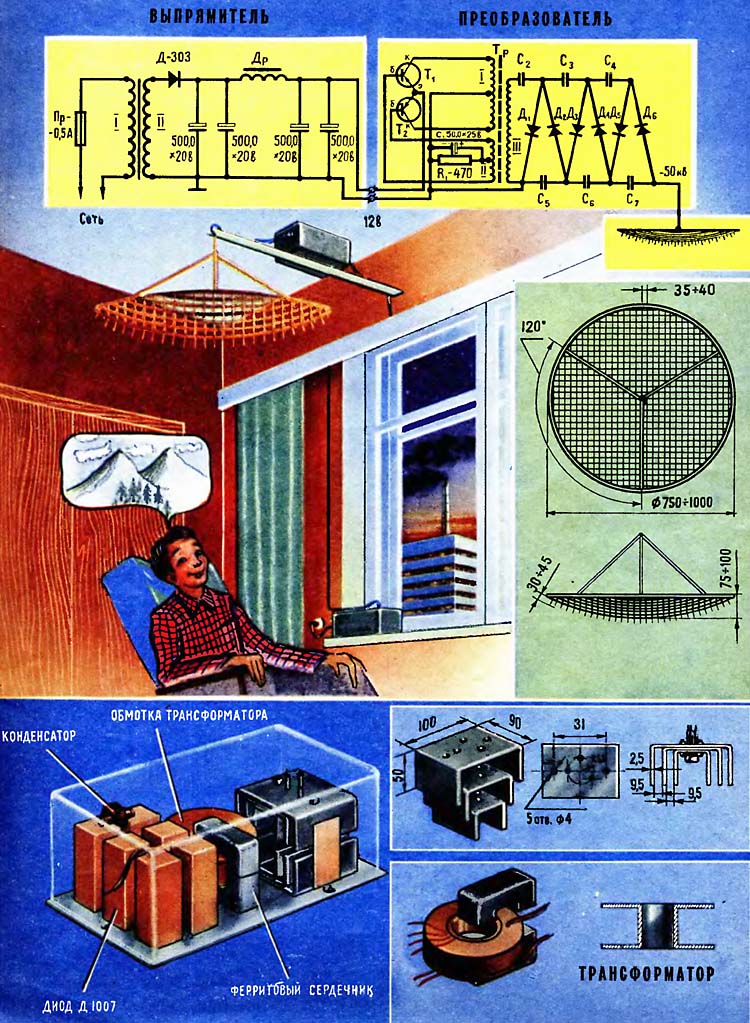

В нашей схеме высокое напряжение дает преобразователь, собранный по двухтактной схеме с самовозбуждением (см. вкладку). Транзисторы — типа П201, П202. Их коллекторные выводы соединены с обмоткой I повышающего трансформатора, а выводы базы — с обмоткой II. Выводы обмоток включены так, что схема начинает возбуждаться сразу же после подачи напряжения питания. Резистор R1 и конденсатор С1 обеспечивают необходимый режим возбуждения.

На выводах обмотки I появляется переменное напряжение частотой порядка 3-4 кгц. Оно повышается в сотни раз выходной обмоткой III и поступает на схему умножения. Здесь работают высоковольтные выпрямительные диоды Д1007 — Д1008. Конденсаторы фильтра — типа ПСО — 390 пф на напряжение 15 тыс. в или КОБ — 500 пф на напряжение 12 тыс. в.

Выпрямленное напряжение отрицательной полярности подается на люстру высоковольтным проводом, рассчитанным на работу при напряжении 50 тыс. в.

Повышающий трансформатор — самодельный. Он наматывается на ферритовых сердечниках от телевизионного строчного трансформатора (см. стр. 1 вкладки). Сердечники встречаются разных размеров, поэтому каркас для обмоток трансформатора изготовляйте только после приобретения сердечников. Щечки каркаса лучше вырезать из миллиметрового текстолита, стеклотекстолита или оргстекла, втулку — из любого изоляционного материала. Ширина каркаса — не менее 30 мм.

Обмотку I намотайте проводом ПЭЛ 0,8. Она состоит из 14 витков с отводом от середины. Таким же проводом намотайте и обмотку II — 6 витков с отводом от середины. Поверх обмотки II положите изолированную прокладку — фторопластовую ленту или лакоткань толщиной 1-2 мм и намотайте обмотку III — 8000-10000 витков провода ПЭЛШО 0,08-0,1. Через каждые 800-1000 витков делайте прокладки из фторопласта или лакоткани. Чтобы витки верхних слоев не западали на нижние, промазывайте клеем щели между прокладками и щечками каркаса. Только после высыхания клея продолжайте намотку.

В каркас намотанной катушки вставьте сердечники (желательно стыки сердечников промазать специальным клеем с примесью ферритового порошка) и укрепите трансформатор на панели преобразователя.

При работе преобразователя на каждом транзисторе рассеивается мощность порядка 10 вт. Она может быстро разогреть транзистор до предельной температуры я вывести его из строя. Чтобы избежать этого, каждый транзистор укрепляется на теплоотводящем радиаторе. Материалом для него можно выбрать медь, латунь, дюраль, алюминий. В собранном виде радиатор обязательно покрасьте черной краской — это улучшит его теплоотводящие свойства.

Применяемые в схеме умножения германиевые диоды удобны тем, что при сравнительно малых габаритах выдерживают высокие обратные напряжения — до 10 тыс. в. Их можно заменить селеновыми столбиками ТВС-7 с допустимым обратным напряжением до 4 тыс. в (по два столбика в плече) или диодами любого другого типа, например, Д7Ж, Д205, Д209, Д210, рассчитанными на обратное напряжение до 500 в. В этом случае вместо одного высоковольтного диода придется поставить гирлянду из 20-25 низковольтных.

Детали преобразователя укрепите на изоляционной панели толщиной 2-2,5 мм, которая вставляется в кожух из текстолита, гетинакса или оргстекла (см. вкладку). На передней панели кожуха укрепите гнездо, соединенное с выходным напряжением преобразователя.

Нижняя крышка немного длиннее кожуха. В ее выступающих боковых щечках сделаны отверстия для крепления преобразователя к кронштейну аэроионизатора. Провод питания преобразователя — обычный осветительный шнур или любой монтажный провод с хорошей изоляцией, он выходит через заднюю стенку и подсоединяется к выпрямителю.

ВЫПРЯМИТЕЛЬ

можете собрать по любой схеме. Важно, чтобы он давал постоянное напряжение 10-12 в при токе потребления до 2 а. Пульсации выпрямленного напряжения должны быть минимальными. Одна из схем приведена на вкладке. Это обычный однополупериодный выпрямитель, собранный на мощном диоде Д303. Здесь можно поставить 4-5 параллельно соединенных диодов топа Д202 — Д205. В фильтре стоят четыре конденсатора по 500 мкф и дроссель.

Питается выпрямитель от вторичной обмотки понижающего трансформатора. Он собран на железе Ш-20, набор 30 мм. Первичная обмотка содержит 1270 витков провода ПЭЛ 0,3 (для сети 127 в) или 2200 витков ПЭЛ 0,25 (для сети 220 в). Вторичная обмотка намотана проводом ПЭЛ 0,9-1,1, число витков — 120. Можно использовать любой силовой трансформатор от радиоприемника или телевизора, имеющий две накальные обмотки по 6,3 в с током до 2 а.

Дроссель можно взять готовый. Его индуктивность не менее 0,3 гн, сопротивление обмотки не должно превышать 1,5-2 ом. Самодельный дроссель намотайте на железе Ш-20, набор 30 мм. На каркасе до заполнения намотайте провод ПЭЛ 1-1,5. При сборке дросселя не забудьте о воздушном зазоре — он должен быть в пределах 0,3-0,5 мм.

НАЛАЖИВАНИЕ

схемы начинайте с проверки работы выпрямителя. Вместо преобразователя к его выходным клеммам подключите постоянный резистор на 8-10 ом, мощностью 20-25 вт (резистор типа ПЭВ). Резистор с таким сопротивлением нетрудно изготовить из спирали от электрической плитки. После включения выпрямителя в сеть замерьте падение напряжения на резисторе — оно должно быть не менее 10 в.

Затем подключите к выпрямителю преобразователь. Если его схема собрана правильно и все детали исправны, раздастся тонкий писк трансформатора преобразователя. В противном случае поменяйте местами выводы трансформатора, соединенные с коллекторными цепями транзисторов.

Теперь можно укрепить преобразователь на кронштейне и соединить его выходную клемму с люстрой. Как уже было сказано выше, соединяющий провод должен быть высоковольтным. С одного конца припаяйте к нему вилку, с другого — зажим типа «крокодил». Провод закрепите на кронштейне гвоздиками или скобочкой, вилку вставьте в клемму преобразователя, а конец с зажимом опустите под кронштейн на 10-15 см. Повесьте люстру на зажим. В таком виде кронштейн прикрепите к стене или потолку, чтобы люстра висела на расстоянии 2 м от пола.

Провод питания преобразователя проведите по стене к выпрямителю, расположенному в любом месте комнаты. Корпус выпрямителя обязательно заземлите — лучше с холодной трубой водопровода.

НЕМНОГО О ТЕХНИКЕ БЕЗОПАСНОСТИ

Аэроионизатор — высоковольтная установка, поэтому при изготовлении, налаживании и эксплуатации его должны соблюдаться известные меры предосторожности. Высокое напряжение само по себе не опасно. Решающее значение имеет сила тока. Вспомните школьную электростатическую (электрофорную) машину. Она может давать напряжения в десятки тысяч вольт, и тем не менее прикосновение к ее выводам безопасно — ток близок к нулю. Как известно, опасен для жизни ток выше 0,03 а (30 ма). В нашем аэроионизаторе максимальная величина тока ограничена до 3-5 мка, то есть в тысячи раз меньше допустимого. Но это вовсе не означает, что касание люстры или высоковольтных частей аэроионизатора останется безнаказанным — вы получите ощутимый и неприятный укол искрой разряда.

О СЕАНСАХ АЭРОИОНИЗАЦИИ

Пользоваться аэроионизатором можно, предварительно посоветовавшись с врачом. При сеансе следует находиться не ближе 1-1,5 м от люстры. Достаточная продолжительность ежедневного сеанса в обычном помещении 30-50 мин.

Помните, что аэроионизатор не исключает вентиляцию помещения — аэроионизировать следует полноценный (то есть нормального процентного состава) воздух.

В помещении с плохой вентиляцией аэроионизатор надо включать периодически в течение всего дня, через некоторые интервалы времени. Электрическое поле аэроионизатора очищает воздух от пыли.

ПРОВЕРКА РАБОТЫ АЭРОИОНИЗАТОРА

Простейший индикатор — вата. Небольшой кусочек ее притягивается к люстре с расстояния 50-60 см. Поднеся (осторожно!) руку к остриям игл, уже на расстоянии 7-10 см вы ощутите холодок — электронный ветерок — «эффлювий». Это укажет на нормальное напряжение на люстре и полную исправность аэроионизатора.

При работе аэроионизатора не должно быть никаких запахов. Это всегда особо оговаривал профессор А. Л. Чижевский. Запахи — признак вредных газов (озона или окислов азота), которых не должно образовываться у нормально работающей (правильно сконструированной) люстры. При появлении запахов тщательно проверьте саму конструкцию, а также монтаж схемы умножения и подключение преобразователя к люстре.

Сегодня действие аэроионов стоит в повестке дня молекулярной биологии. Их биоэнергетическая роль должна быть рассмотрена с точки зрения новейших данных физики в химии, а кривую падения природного электрического потенциала человека могут выразить уравнения квантовой механики. Говоря же о практической стороне, можно смело сказать, что аэроионизаторы войдут в наше жилище, так же как газ, водопровод и электрический свет. Будущее аэроионизации ждет и вашего творчества, юные конструкторы.

Л. ГОЛОВАНОВ, Б. ИВАНОВ, инженеры, Москва

ЛИТЕРАТУРА

Чижевский А. Л., АЭРОИОНИФИКАЦИЯ В НАРОДНОМ ХОЗЯЙСТВЕ. М., Госпланиздат, 1960.

Чижевский А. Л., РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ИОНИЗИРОВАННОГО ВОЗДУХА В ПРОМЫШЛЕННОСТИ, СЕЛЬСКОМ ХОЗЯЙСТВЕ И МЕДИЦИНЕ. М, Госпланиздат, 1959.

«ЗЕМЛЯ ВО ВСЕЛЕННОЙ». Сборник, М., Изд-во «Мысль», 1964.





Источник: "Моделист-Конструктор" 1967, №7
Scan: Петрович
