ЧТО НАМ СТОИТ ДОМ ПОСТРОИТЬ!..Небольшой летний домик, который можно построить своими силами, — мечта многих садоводов.
В этом номере мы знакомим читателей с разработкой Нововятского комбината древесных плит — проектом сборного щитового домика для садового участка.
«Вам нужен садовый дом? Пожалуйста», — такой рекламный призыв можно увидеть на стендах специализированного магазина «Ваш дом» в городе Кирове. И действительно, на площадке перед входом в торговый зал выставлены образцы садовых домиков, которые можно приобрести в виде комплекта с последующей сборкой непосредственно на участке. Кроме того, на прилавках — множество строительных материалов, различных приспособлений и устройств, необходимых в хозяйстве. Подобные магазины есть, к сожалению, не везде. А садоводы зачастую возводят жилье из подручных материалов, и по собственным, порой не самым удачным проектам.
Сегодня мы знакомим читателей с одним из экспонатов этой выставки-продажи: проектом небольшого щитового садового домика с жилой комнатой, кухней, мансардой, разработанным Нововятским комбинатом древесных плит для строительства на садовом участке своими руками.
Любой дом начинают возводить с фундамента. Все его параметры и характеристики зависят от конкретных условий участка. Поэтому рекомендовать какой-либо определенный тип фундамента нецелесообразно. Здесь требуется согласование с районным архитектором, занимающимся планировкой участков.
Данный вариант предусматривает использование столбчатого фундамента, поверх которого укладывают брус обвязки, предварительно поместив под него гидроизоляцию в два слоя рубероида, чтобы защитить помещения и саму конструкцию от проникновения почвенной влаги. Брус обвязки повторяет рисунок плана. В углах и местах примыкания балок соединения выполняют в «четверть» и скрепляют гвоздями.
По внешнему краю обвязки устанавливают щиты, образующие стены. Для этого понадобится три типа щитов: глухие, с типовым оконным блоком ОР12-09 и с типовым дверным блоком ДГ21-9. Все щиты собирают из бруса 100X100 мм, образующего каркас 2500Х1196 мм, который обшивается листами древесноволокнистых плит (фанерой, досками). Наружные стены заполняют утеплителем из минеральной ваты. Внутренние перегородки могут быть пустотелыми. Щиты крепятся к брусу обвязки гвоздями (косым забоем). Поверху стены стягивают доской 19X110 мм, образующей верхнюю обвязку.
По завершении монтажа вертикальных конструкций в помещениях первого этажа устраивают пол. На выступы нижней обвязки раскладывают лаги (брусья сечением 50Х100 мм) в направлении осей, обозначенных цифрами, на расстоянии 600 мм друг от друга. Поверх них стелют доски пола сечением 28X94 мм. Затем в прихожей делают площадку высотой 300 мм — она служит опорой лестницы в мансарду.
Завершив строительство основного объема дома с жилыми и подсобными помещениями, можно приступить к возведению крыши и оборудованию мансарды. Стропила, представляющие собой треугольную раму, собирают по отдельности и в готовом виде монтируют непосредственно на доску верхней обвязки с шагом 600 мм в направлении осей, обозначенных буквами. Крайние рамы одновременно являются и фронтонами, куда вмонтированы типовые оконные блоки ОР09-06. Наружная поверхность Стропил обшивается декоративными рейками 13X94 мм. Для опоры фронтона главного фасада устанавливается стойка-брус сечением 100X100 мм, нижним концом замоноличенная в бетонное основание. По верхним узлам стропила связывают коньковой доской сечением 50X120 мм. Для придания конструкции жесткости крайние пары скрепляют досками ветровой связи, расположенными в диагональном направлении.
Поверхность крыши обивают досками сплошной обрешетки, на которую затем крепится кровля — волнистые асбестоцементные листы. Конек покрывают специальными шаблонами. По окончании отделки крыши к торцам обрешетки и нижних стропильных прогонов прибивают лобовые доски сечением 22X144 мм. Свесы стропил зашивают декоративной рейкой сечением 13X94 мм.
Для пола мансарды используют доски сечением 28X94 мм. Их укладывают непосредственно на нижние стропильные прогоны, оставляя люк лестницы неперекрытым. Стены и потолок верхнего этажа обивают листами многослойной фанеры или ДСП. К тетиве (косоурам) лестницы прибивают рейки ограждения, выходящие в люк мансарды на высоту 900 мм и оформленные перилами.
Затем в щиты с проемами вставляются оконные и дверные блоки; стыки заделываются наличниками. С внутренней стороны оконных проемов устанавливают подоконные доски сечением 144X44 мм, укрепленные брусьями 44X44 мм. К брусу нижней обвязки по всему периметру дома прибивают сливной брусок, покрытый оцинкованной жестью. Стыки щитов уплотняют паклей и- закрывают рейкой сечением 13X28 мм.
Завершив строительство дома, можно приступать к отделочным работам. Потолок в помещениях обшивают листами ДВП, фанеры или оргалита. Поверхность «чистого» пола покрывают линолеумом, оргалитом или другим листовым материалом, затем прибивают плинтус. Выступающую на поверхность часть фундамента зашивают досками, от которых делается глиняная отмостка для отвода дождевых и талых вод от строения.
Внутри помещения покрывают эмалями, водоэмульсионными или масляными красками. Двери можно оклеить пленкой или покрыть морилкой. Для наружной окраски желательно применять водостойкие краски: для стен — светлых тонов, а для фронтона и деталей — темных.
А. ГРИЩЕНКО, наш спец. корр.
|
|
Максимальная функциональность при небольших размерах (дом имеет комнату, кухню, прихожую с лестницей, ведущей в мансарду), лаконичность формы, простота сборки делают эту конструкцию особо привлекательной. А контрастное цветовое решение постройки будет прекрасно сочетаться с зелеными насаждениями участка.

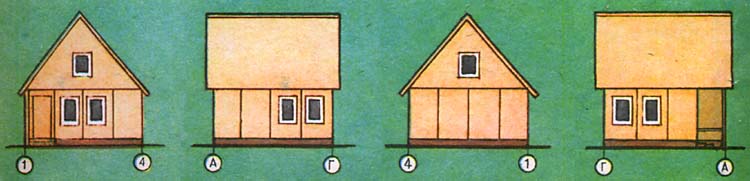

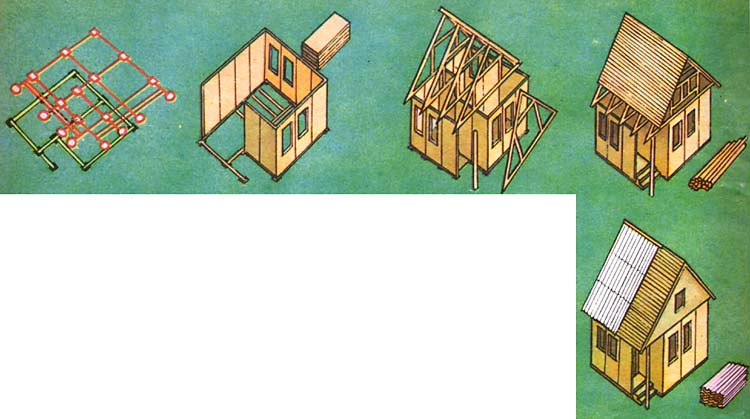

Вверху — последовательность сборки дома, внизу — фасады садового домика.
|
|

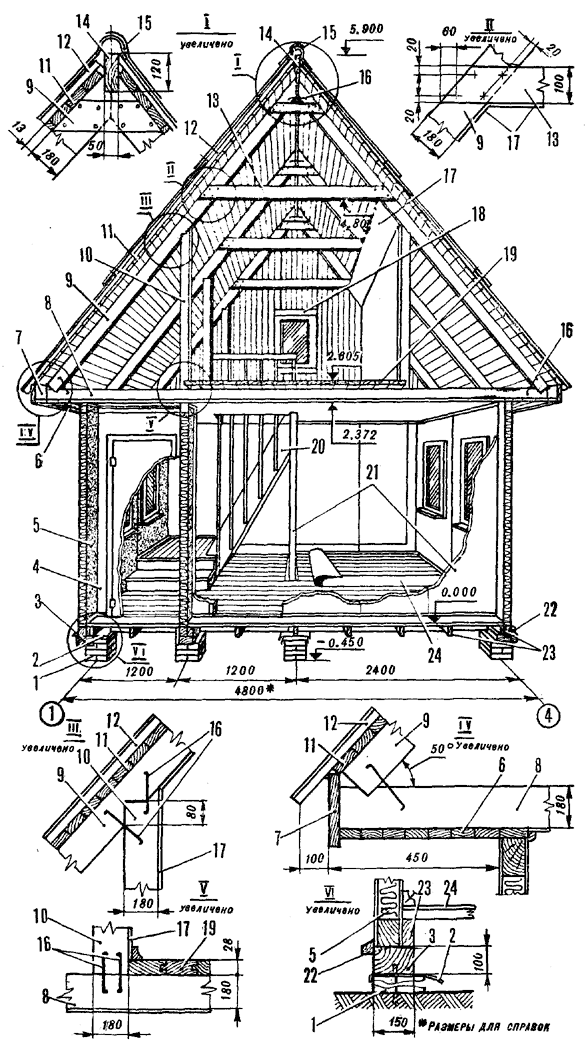

Разрез дома: 1 — фундамент, 2 — гидроизоляция, 3 — брус обвязки. 4 — щит с дверным блоком (ДГ21-9), 5 — глухой щит с утеплителем, 6 — доски обшивки, 7 — лобовая доска, 8 — нижний прогон стропил, 9 — стропильная нога, 10 — стойка, 11 — обрешетка, 12 — волнистый асбестоцементный лист, 13 — стяжка, 14 — коньковая доска, 15 — асбестоцементный коньковый шаблон, 16 — скобы. 17 — облицовка из древесноволокнистых плит, 18 — элементы крепления оконного блока фронтона, 19 — доски пола мансарды. 20 — лестница, 21 — перегородки без утепли теля, 22 — сливной брус. 23 — лаги, 24 — покрытие пола (линолеум, оргалит и др.) |
|

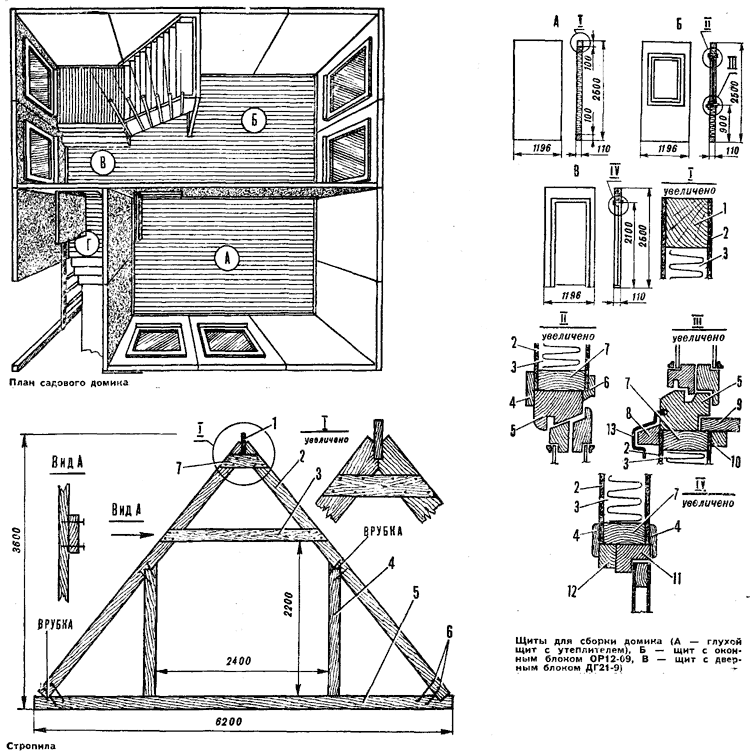

План садового домика: А — жилая комната (8,6 м2); Б — кухня (5,8 м2): В — прихожая с лестницей в мансарду (2,9+2,9 м2); Г — крыльцо с лестницей.
Стропила: 1 — коньковая доска (50X120 мм), 2 — стропильная нога (50X180 мм), 3 — стяжка (50X100 мм), 4 — стойка (50X180 мм), 5 — нижний прогон стропил (50X180 мм), 6 — скобы, 7 — накладка (50X10 мм).
Щиты для сборки домика (А — глухой щит с утеплителем), Б — щит с оконным блоком ОР12-09, В — щит с дверным блоком ДГ21-9): 1 — брус (100X100 мм), 2 — древесноволокнистая плита, 3 — утеплитель (минеральная вата), 4 — наличник-доска (59X26 мм), 5 — типовой оконный блок ОР12-09, 6 — наличник-доска (19X54 мм), 7 — брус крепления оконного блока (100X50 мм), 8 — сливной брус (44Х Х44 мм), 9 — подоконник-доска (144Х Х44 мм), 10 — брус крепления подоконника (44X44 мм), 11 — типовой дверной блок ДГ21-9, 12 — брус (45X36 мм), 13 — металлический слив.
|
|

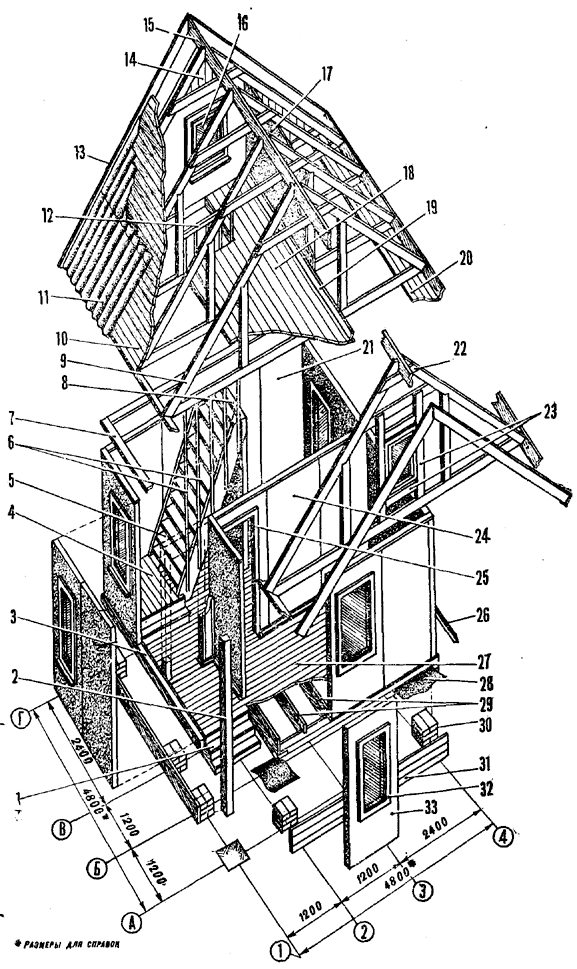

Сборочная схема садового домика: 1 — крыльцо, 2 — стойка, 3 — брус обвязки, 4 — площадка лестницы, 5 — лестница в мансарду, 6 — ограждение лестницы, 7 — рейка верхней обвязки, 8 — перегородка кухни, 9 — стропильная нога, 10 — обрешетка, 11 — волнистый асбестоцементный лист, 12 — ограждение люка мансарды, 13 — лобовая доска, 14 — рейка обшивки фронтона, 15 — коньковая доска, 16 — оконный блок фронтона, 17 — многослойная фанера (ДСП) обшивки стен мансарды, 18 — пол мансарды, 19 — плинтус, 20 — обшивка свесов стропил, 21 — наружный глухой щит, 22 — накладка, 23 — элементы крепления оконного блока фронтона, 24 — внутренняя перегородка, 25 — щит с дверным блоком. 26 — сливной брус, 27 — доски пола, 28 — гидроизоляция, 29 — лаги, 30 — фундамент, 31 — доски обшивки цоколя. 32 — оконный блок, 33 — наружный щит с оконным блоком.
