НОВЫЕ ПРОФЕССИИ ДРЕЛИ

И. СЕРГЕЕВ

В наше время электродрель не редкость. Просверлить дыру в бетонной стене или отполировать металлическую деталь, зажав в патрон оправку с войлочным кругом, — в таких случаях она незаменима. Деревянный диск с наклеенной шкуркой поможет вам отшлифовать любую плоскую деталь, а если между шкуркой и диском проложить поролон, можно содрать старый лак с паркета, шлифовать поверхности сложной формы.

Все это достаточно широко известные профессии дрели. А сегодня мы расскажем об использовании электродрели в качестве универсального привода трех инструментов.

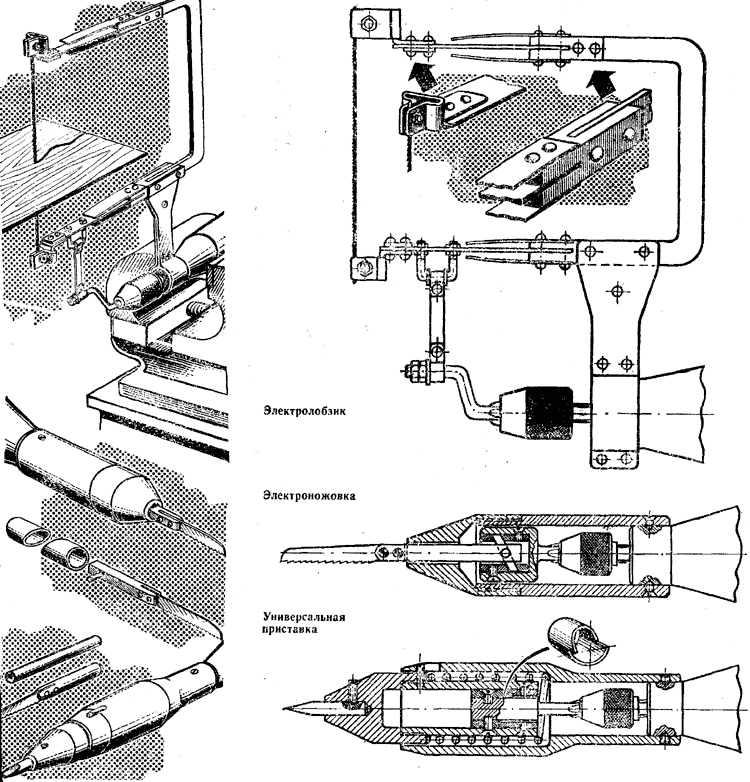

Электролобзик — приставка к дрели. Основание его представляет собой П-образную скобу, вырезанную из листовой стали толщиной 3 мм. Скоба с помощью хомута (листовая сталь толщиной 2 мм) прикрепляется к дрели. К каждому из концов скобы приклепаны пружинные полоски толщиной 0,8 мм. На концах — зажимы для пилки. Их можно вырезать из стального листа толщиной 1,5 мм. Пилка приводится в движение кривошипом, согнутым из стального прутка Ø8 мм. Шатун сделан из стальной полосы толщиной 2 мм.

Держать такой лобзик во время работы в руках не имеет смысла, он довольно тяжел. Лучше всего зажать дрель в слесарные тиски, а обрабатываемый материал располагать на небольшом фанерном столике.

Электроножовка, изображенная на следующем рисунке, пилит такие материалы, как фанера, листовой пластик, дюралюминий. Устройство ее несколько сложнее, но и ее вполне можно сделать в школьной мастерской, располагающей хотя бы токарным станком.

Основной узел ножовки — корпус, состоящий из цилиндрической части с резьбой на одном конце и конической части с пропиленным по оси отверстием квадратного сечения. Преобразование вращательного движения патрона в возвратно-поступательное перемещение инструмента осуществляется с помощью цилиндрического кулачка: обоймы с хвостовиком под патрон электродрели. Внутрь обоймы вкладываются две косо срезанные трубки, зазор между которыми служит направляющим пазом для штыря — цилиндрического штифта, запрессованного в ползун квадратного сечения. Наружный конец ползуна имеет прорезь, в нее вставляется кусок ножовочного полотна.

Универсальная приставка, показанная на последнем рисунке, является и электрозубилом, и электрошлямбуром, и электроножовкой.

Как и в предыдущем случае, основной узел приспособления — точеный дюралюминиевый корпус, закрепляемый на дрели четырьмя винтами. В патрон зажимается ступенчатый валик, на который посажен и зафиксирован двумя винтами отрезок стальной трубки с фигурным торцом. В зависимости от числа оборотов на валу электродрели на торце трубки выпиливаются либо два полувитка винтовой линии, либо один полный виток.

Такой же отрезок трубки вставляется и в обойму — стальную трубу с резьбой на одном из ее концов. На обойму навинчивается наконечник с отверстием для сменного инструмента — зубила, шлямбура или пилки.

Универсальная приставка работает следующим образом. При повороте патрона электродрели стальная трубка с фигурным торцом, закрепленная на ступенчатом валике, продольно перемещает ответную деталь (трубку с фигурным торцом, закрепленную в обойме). При этом сжимается достаточно мощная возвратная пружина. Далее происходит соскальзывание полувитков в первоначальное положение, возвратная пружина с силой досылает обойму с наконечником и инструментом вперед, производя рабочий ход. Затем цикл повторяется вновь.

Мы рассказали только о трех приспособлениях к электрической дрели. Возможности же ее как универсального привода для различных домашних станочков поистине неисчерпаемы.
