МИНИ-УНИВЕРСАЛ

Для многих операций, выполняемых в учебных мастерских и технических кружках, очень удобным был бы портативный универсальный инструмент типа стоматологической бормашины. Однако приобрести такой практически невозможно, и, как всегда в таких случаях, возникает вопрос: а нельзя ли изготовить нечто подобное своими силами?

Основной дефицитной деталью устройства является гибкий вал. Но ведь почти по такому же принципу работает гибкий вал спидометра автомобиля или мотоцикла. А эту списанную деталь достать уже проще.

Я воспользовался тросиком от какого-то грузовика: он оказался более подходящим для присоединения как к моторчику, так и к рабочей головке.

Конструктивно мини-дрель сложилась из трех частей: двигателя, гибкого вала и рабочей головки со стандартным трехкулачковым патроном от дрели, с укороченным конусом Морзе. В качестве привода использовал электродвигатель типа ДКС-1 мощностью 35 Вт на напряжение 220 В. Можно применить и любой другой двигатель мощностью до 60 Вт и числом оборотов 2700-5000 об/мин.

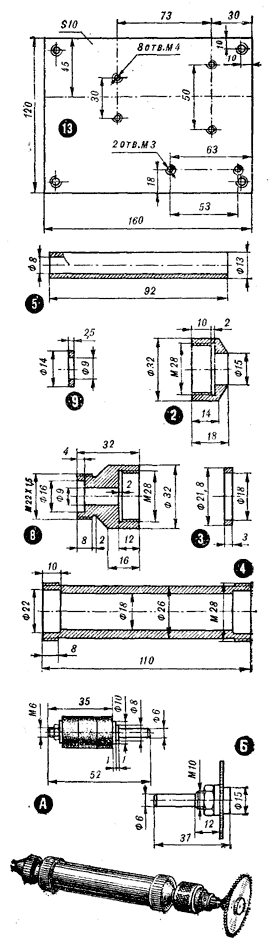

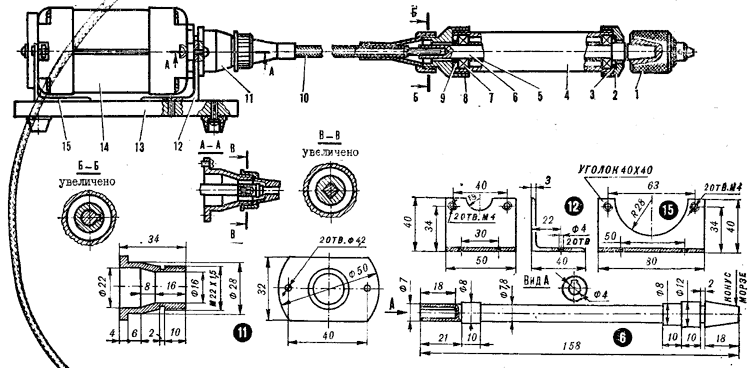

Конструкция рабочей головки проста и видна из рисунка. Собирается она такой последовательности. На вал до упора напрессовывают шариковый подшипник № 18, после чего вместе с валом вставляют в проточку корпуса, надевают распорную втулку и запрессовывают до упора в нее второй такой же подшипник. Перед сборкой оба подшипника тщательно промывают в керосине, а после напрессовки смазывают густой смазкой или техническим вазелином. Вал должен легко, без заеданий вращаться в корпусе. Убедившись в этом, навинчивают переднюю и заднюю крышки корпуса. Затем в вал вставляется конец тросика и навинчивается накидная гайка гибкого вала.

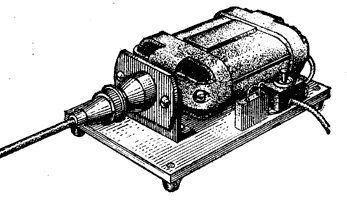

Двигатель устанавливают на основании в следующем порядке. На подходящего размера доске или толстой пластине текстолита крепят винтами М4Х10 два уголка, а между ними — электромотор. К правому уголку с помощью винтов М5Х12 крепятся переходная втулка и двигатель; в левый вставляются концы шпилек, соединяющих переднюю и заднюю крышку мотора. Затем подсоединяется второй конец тросика гибкого вала, а его накидная гайка навинчивается на переходную втулку. На основании двигателя можно расположить также конденсатор в кожухе и выключатель. В качестве ножек основания можно использовать резиновые пробочки от медицинских пузырьков.

Для работы мини-дрелью можно изготовить и микроинструмент. Это могут быть и готовые стоматологические боры, точильные диски, сверла диаметром до 6 мм. Для самодельных же достаточно изготовить державку-основание, а рабочая часть может быть сменной: фрезы, наждачные камни, дисковые пилы. Они надеваются вместе с шайбами на державку и закрепляются гайками. Для работы дисковыми фрезами и пилами рабочую головку необходимо закреплять стационарно, например, посредством вкладышей и настольных тисков. Лучше же изготовить специальный столик с соответствующим креплением для рабочей головки.

С помощью мини-дрели удобно сверлить отверстия в пластмассах и металлах, затачивать режущий инструмент, полировать детали, фрезеровать сложные поверхности, гравировать, кроить листовой материал, выполнять многие операции.

А. АШАЕВ, г. Рошаль Московской области
