ПРОСТОЙ ТОКАРНЫЙЭтот небольшой станок предназначен для обработки деревянных деталей длиной до 200 мм и диаметром до 50 мм. На нем можно точить шашки и шахматы, рукоятки для слесарного инструмента и многое другое, необходимое в обиходе. Чтобы построить такой станок, не потребуется ни дефицитных материалов, ни особых материальных затрат.Основание станка - доски толщиной около 20 мм, соединенные между собой шурупами и клеем. С правой стороны основания находится вертикальный деревянный кронштейн, к нему болтами М5 привинчен электродвигатель МШ-2 от швейной машины.
Шпиндель передней деревянной бабки сделан из обычного болта М10; в его головке просверлены три отверстия, в которые вставлены три заостренных стержня, образующие так называемую гребенку. Шпиндель вращается в двух подшипниках, врезанных в переднюю бабку. Шкив - из двух консервных банок диаметром 100 мм. Каждая из них обрезается до высоты 10-15 мм, банки вставляются друг в друга и зажимаются между двумя круглыми фанерными щечками.
Задняя бабка - деревянный брусок, сквозь который пропущен болт. Конец болта пропущен через гайку и заточен на конус.
К верхнему краю лицевой доски привинчивается кусок стального или дюралюминиевого уголка - опора для режущего инструмента.
В. ДЕНБСКИЙ, г. Новосибирск
|
|

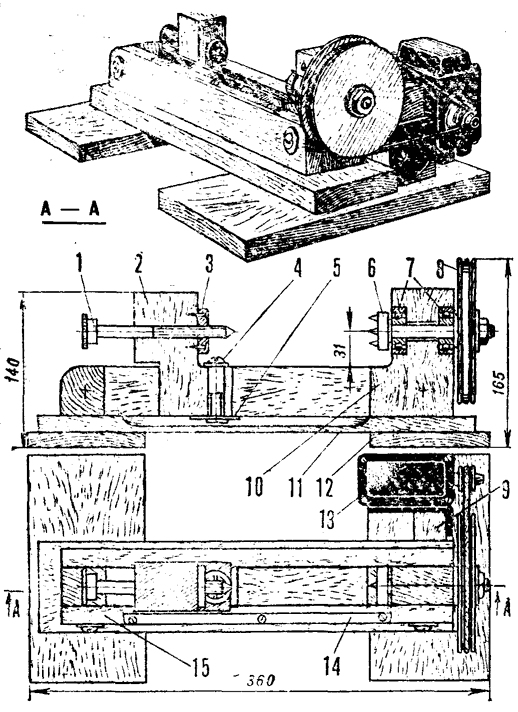

Настольный токарный станок: 1 - винт задней бабки (болт М10). 2 - корпус задней бабки, 3 - гайка, 4 - винт-фиксатор задней бабки, 5 - пластина, 6 - шпиндель (болт М10), 7 - подшипники. 8 - шкив. 9 - кронштейн, 10 - передняя бабка, 11 - продольная доска основания, 12 - поперечная доска основания, 13 - электродвигатель МШ-2, 14 - уголок (15X15 мм), 15 - лицевая доска.
|
