РЕЗАК-ГИЛЬОТИНА

Разбирая кипы старых журналов, скопившихся у меня дома за долгие годы, я раздумывал, что с ними делать. Выбросить? Жалко, в них немало интересного. Хранить и далее? Тоже не выход: занимают много места, пылятся...

А что, если оставить только то, что представляет интерес, ненужное же сдать в макулатуру! Оставленные страницы сброшюровать, переплести и обрезать. Ведь таким образом можно скомплектовать сборники, которые своим содержанием украсят любую домашнюю библиотеку. Так я и поступил.

Не стану рассказывать о переплетных работах: технология того процесса досконально описана во многих источниках. Остановлюсь на последней, наиболее трудоемкой стадии — на обрезке.

Как это обычно делают? Переплетенную стопку страниц помещают под пресс и слой за слоем обрезают ножом. Нужно иметь большой опыт, чтобы получился качественный срез. Как правило, нож быстро тупится, листы рвутся, образуется много мелких, пыльных отходов. Это и привело меня к мысли сделать для обрезки книг резак-гильотину.

Пользуюсь приспособлением уже четыре года. На обрезку одной книги вместо нескольких часов у меня уходит всего 15-20 минут. Срез получается ровный, гладкий, и пыли нет.

Как видно из рисунка, конструкция представляет собой простейший винтовой пресс-струбцину. Он соединен с режущим приспособлением.

Главная несущая часть пресса — основание из полосовой стали толщиной 10 мм. В нем просверлены отверстия Ø13 мм для фасонных болтов и два ряда отверстий M5 крепления стола и нижнего ножа. К основанию приварены направляющие трубки. Чтобы избежать коробления, приварил их, надев трубки на фасонные болты, вставленные в соответствующие отверстия.

Лезвие верхнего ножа изготовлено из инструментальной стали. В нем победитовыми сверлами проделаны отверстия для крепления к усиливающему ложементу и к головкам фасонных болтов.

Нижний нож из инструментальной стали прикреплен к основанию пятью винтами M5.

Стол и крышка пресса изготовлены из фанеры толщиной 10 мм. При желании их можно вырезать и из гетинакса, текстолита или стеклотекстолита. Стяжные шпильки в стоге закреплены гайками. Выступающие из-под гаек концы шпилек образуют как бы ножки пресса вровень с основанием, это повышает устойчивость приспособления.

Для более высокой точности обрезки к столу пресса приклеена линейка (строго перпендикулярно к режущей кромке нижнего ножа). Обрабатываемую стопку бумаги кладут на стол, прижимают к линейке и фиксируют, затягивая гайки-барашки на шпильках пресса. Затем гайками-барашками фасонных болтов приводят в действие верхний нож.

В. ТАНЬКОВ, г. Ермак, Павлодарская обл.

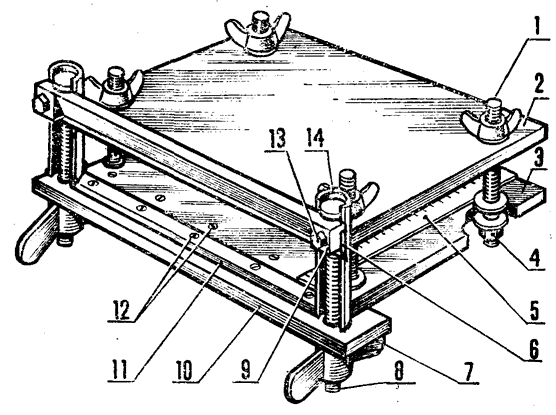

1 — шпилька М8 (4 шт.). 2 — крышка. 3 — стол, 4 — гайка М8 (4 шт.). 5 — линейка, 6 — верхний нож. 7 — гайка-барашек М12 (2 шт.), 8 — фасонный болт М12 (2 шт.), 9 — ложемент, 10 — основание, 11 — нижний нож, 12 — винты М5 (10 шт.), 13 — болт М8 (2 шт.), 14 — направляющая (2 шт.).

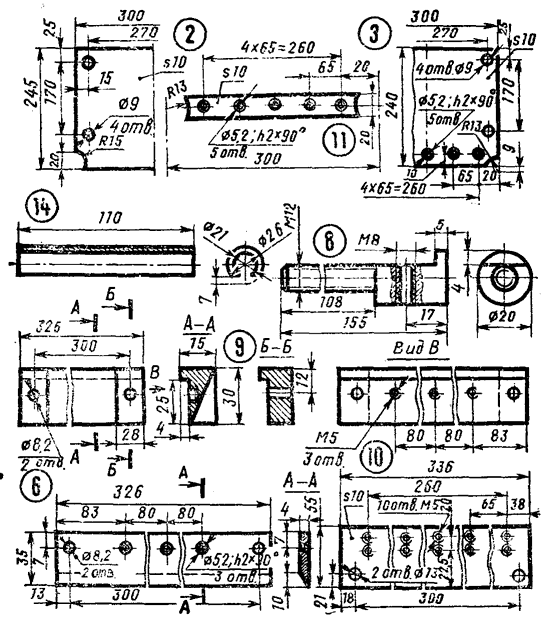

Чертежи для печати

Источник: "Моделист-Конструктор" 1988, №2
OCR: mkmagazin.almanacwhf.ru
