СТАНОК ИЗ РУЧНОЙ ДРЕЛИ

Те, кому приходилось работать с мелкими деталями, знают, как трудно сверлить в них отверстия, оси которых были бы строго перпендикулярны плоскости. Малейший перекос приводит к браку, а зачастую и к поломке сверла. Да и сами отверстия получаются далеко не цилиндрической формы.

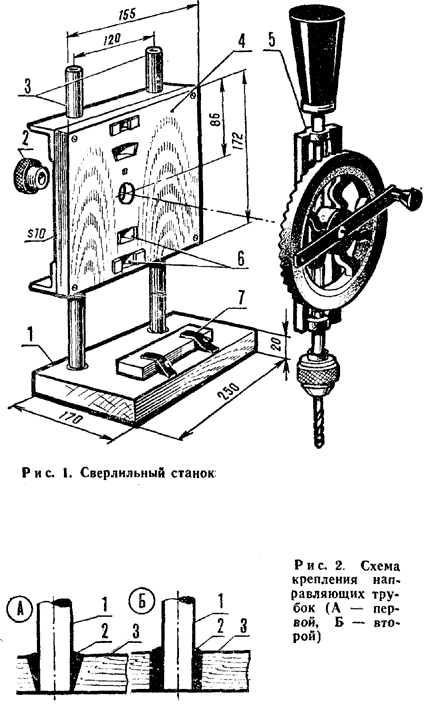

Чтобы избежать этих неприятностей, я изготовил на базе ручной дрели сверлильный станок. Его конструкция очень проста.

Прежде всего о материалах. Их понадобится немного: обрезок древесностружечной плиты толщиной 20-25 мм, небольшой лист фанеры толщиной 10 мм, уголок из дюралюминия размером 30X30 мм, отрезок металлической трубки Ø20-25 мм со стенкой 1,5-2 мм, а также эпоксидный клей ЭДП-2 и эпоксидная шпаклевка.

Начинать работу целесообразно с подготовки дюралюминиевых уголков ползуна. Сделайте в них отверстия под крепежные болты М4, после чего, скрепив оба уголка струбциной, можно приступить к изготовлению отверстий для направляющих. Так как в домашних условиях пользоваться сверлом Ø25-30 мм практически невозможно, то я рекомендую сначала использовать 10- или 12-миллиметровое, а затем расточить полученные отверстия круглым напильником.

Следующая операция — установка направляющих трубок. Они должны быть строго вертикальны: несоблюдение этого требования может свести на нет затраченные усилия, поэтому рекомендую придерживаться следующей очередности работ. Сначала в основании просверлите отверстие под одну из трубок любым имеющимся сверлом и ножом придайте ему коническую форму, как показано на рисунке 2а. Затем вставьте трубку (последняя должна входить в нижнюю часть отверстия с натягом) и с помощью угольника установите ее вертикально. После этого кольцевой зазор между направляющей и поверхностью конического отверстия залейте эпоксидным клеем. Диаметр второго гнезда должен быть на 2-3 мм больше, чем трубка (см. рисунок 2б). Наденьте на первую направляющую уголки ползуна и, используя последние как кондуктор, вставьте в гнездо основания вторую направляющую трубку. Зазор также залейте клеем и всю конструкцию оставьте в таком положении до полного отверждения эпоксидки.

Для фиксации дрели сделайте отверстие в центре панели ползуна. Кроме того, на ползуне необходимы специальные гнезда под верхний и нижний концы станины дрели. Изготовить их можно следующим образом. Положите в намеченные места эпоксидную шпаклевку слоем 1,5-2 мм, прикройте ее кусочками полиэтиленовом пленки и, когда шпаклевка слегка затвердеет, установите дрель и прижмите ее к панели ползуна. После окончательного отверждения шпаклевки полиэтилен удалите.

К основанию станка я прикрепил две металлические пластины — с их помощью легко фиксировать обрабатываемую деталь.

Станок готов. Остается лишь на доске основания снизу приклеить четыре обрезка губчатой резины или поролона для большей устойчивости и предотвращения скольжения.

Б. СЕРГЕЕВ
