ЭЛЕКТРОНОЖОВКАНе так давно я обнаружил в своей домашней мастерской старый микродвигатель МК-12-В, сохранившийся, по-видимому, еще с детских лет. Что с ним делать! Выбросить жаль, и вот решил его хоть каким-то образом использовать.
Собственно, от микродвигателя я вставил только цилиндр с корпусом. Фланец, проушину, ползун и ролик выточил в салоне «Сделай сам». Остальное делал в тисках напильником и ножовкой. В качестве осей и штифтов использовал иглы от игольчатого подшипника. Рукоятку изготовил из текстолита, в удобном месте расположил выключатель. Электродвигатель применил ПЛ-062 мощностью 150 Вт.
Конструкция электроножовки такова: на вал двигателя надевается и стопорится штифтом эксцентриковая втулка. Отверстие под штифт сверлится в сборе. Фланец с прикрепленными к нему стаканом, корпусом и цилиндром микродвигателя привинчивается болтами к фланцу электродвигателя. Ось эксцентрика соединяется с ползуном с помощью самодельного рычага. Вся конструкция крепится к стойкам винтами. Стойки для облегчения веса сделаны из дюралюминия. Чтобы полотно ножовки при работе не уходило назад, предусмотрен нажимной ролик. При вращении вала двигателя бронзовый ползун совершает вместе с пилой возвратно-поступательные движения. Заусенец от резания проходит в паз на лыже. Электродвигатель включается через трансформатор и диодный мостик.
Л. САЕВИЧ, г. Минск
|
|

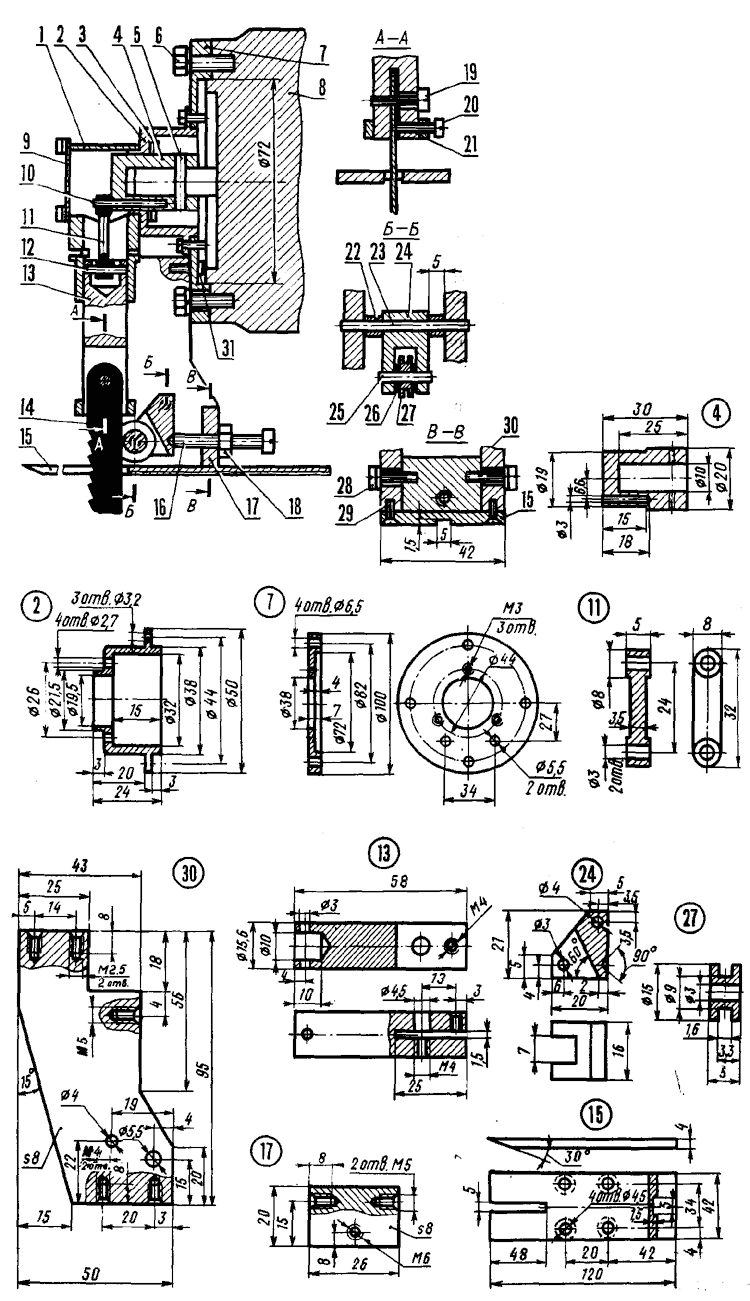

1 — корпус микродвигателя МК-12-В, 2 — стакан, 3 винт М2, 5Х10, 4 — эксцентриковая втулка, 5 — штифт, 6 — болт М6Х16, 7 — фланец, 8 — электродвигатель ПЛ-062, 9 — крышка, 10 — ось эксцентрика, 11 — рычаг, 12 — ось, 13 — ползун, 14 — полотно ножовки, 15 — лыжа, 16 — винт М6Х30, 17 стойка, 18 — гайка М6, 19 — винт М4Х 15, 20 — винт М4Х 15, 21 — кольцо, 22 — втулка, 23 — ось, 24 — проушина, 25 — ось, 26 — шайба Ø3 мм, 27 — нажимной ролик, 28 — винт М5Х 14, 29 — винт М4Х10, 30 — стойка, 31 — винт М5Х10.
