ДЕРЖАТЕЛЬ ЭЛЕКТРОДОВМного лет выписываю журнал «Моделист-конструктор» и нахожу в нем немало полезного. В «М-К» не раз публиковались описания сварочных аппаратов. Предлагаю тем, кто взялся за изготовление этих устройств, сделать и удобный держатель электродов. Благодаря оригинальному зажиму можно пользоваться электродами различного диаметра, что значительно расширяет возможности сварочного аппарата.
Конструктивно это приспособление очень простое. Корпус собирается из двух стальных уголков 25Х 25Х 4 мм. Их соединяют с помощью маленьких уголков и болтов М4 так, чтобы получился короб сечением 25X29 мм. В корпусе вырезается окно для фиксатора и высверливаются отверстия для установки оси фиксатора и электродов.
Фиксатор, состоящий из двух деталей: рычага и приваренной к нему клавиши, выполняется из листовой стали толщиной 4 мм. Эту деталь также можно изготовить из уголка 25X25X4 мм. Для обеспечения более надежного контакта фиксатора с электродом на ось надевается пружина, а рычаг соединяется с корпусом контактным проводом.
Ручка корпуса покрыта изоляционным материалом, в качестве которого используется обрезок толстого резинового шланга. Электрический кабель сварочного аппарата присоединяется к клемме корпуса и фиксируется болтом М4.
Ю. МАХНЕВ, г. Ачинск
|
|

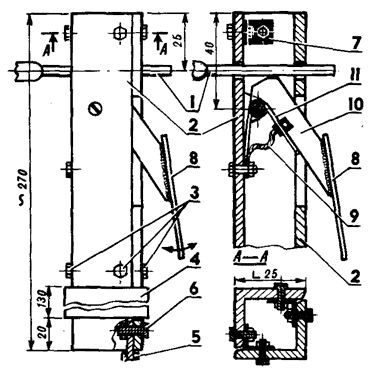

Держатель электродов: 1 - электрод, 2 - корпус (из уголков № 2,5), 3 - соединительные болты М4, 4 - изолятор ручки, 5 - электрический кабель, 6 - клемма (болт М4), 7 - соединительный уголок, 8 - клавиша фиксатора, 9 - контактный провод, 10 - рычаг фиксатора, 11 - пружина.
|
