РУБАНОК... "КОМБАЙН"

Я работаю в локомотивном депо станции Ерофей Павлович, занимаюсь изготовлением наглядных пособий для обучения помощников машинистов электровозов. Во время работы над стендом пневматической схемы я не нашел подходящего инструмента для выборки желобков сложного профиля и решил сделать такой режущий инструмент, который объединил бы в своей конструкции несколько столярных. Так родился рубанок-«комбайн».

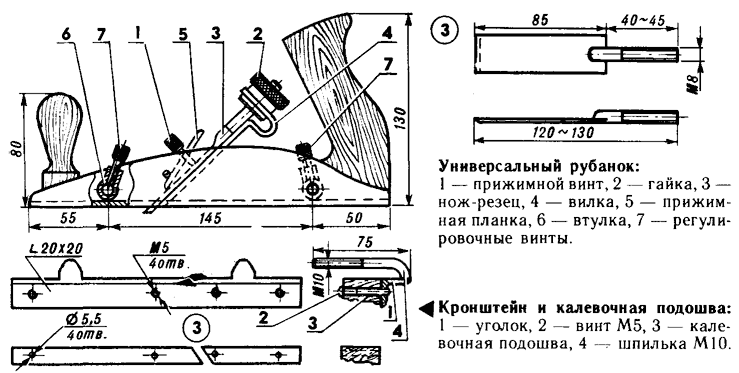

Конструкция «универсала» аналогична рубанку-шпунтубелю, который предназначен для выборки пазов на кромках и плоскости деталей, но в отличие от шпунтубеля он не деревянный, а металлический: кроме того, удобство его в том, что нож-резец подается гайкой и контрится винтом, а не клином.

Колодка рубанка - самодельная, из П-образного профиля длиной 250 мм (но из шерхебеля его сделать проще и быстрее). Резцы изготовлены из поперечной пилы толщиной 2,5 мм и шпильки М8: угол их наклона по отношению к подошве рубанка - 45°. Если резцы сделать из стали толщиной 3-3,5 мм, то это будет лучше, так как уменьшится их вибрация при работе.

В считанные минуты из «универсала» можно сделать шерхебель и зензубель, стоит только поставить соответствующие ножи-резцы. Если же закрепить деревянную подошву нужной формы и резцы, то рубанок можно использовать в качестве галтели, штапа и калевки.

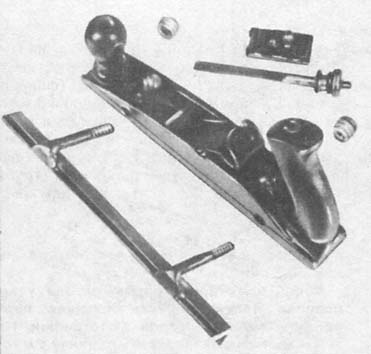

С этой целью я изготовил съемный кронштейн из уголка с приваренными к нему шпильками М10. Шпильки пропускаются насквозь через колодку и вваренные в нее втулки и закрепляются при помощи гаек с накаткой. Поперечное положение кронштейна фиксируется регулировочными винтами. К уголку четырьмя винтами М5 крепится калевочная подошва, состоящая из двух частей. Нож-резец настраивается один раз, и рубанок превращается в калевку.

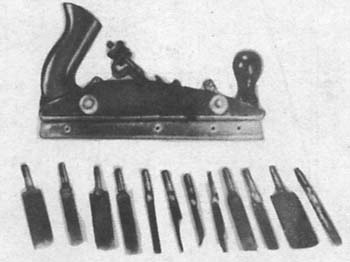

Резцы можно использовать и в качестве стамесок. Для этого нужна ручка из дюралюминия (с нарезанной резьбой) и контргайка.

В. ГУРУЛЕВ, п. Ерофей Павлович, Амурская обл.
