ДИВАН-«ДАСТАРХАН»Идея дивана-«дастархана» появилась не случайно. К ней меня подтолкнуло неудобство пользования обычной мебелью в маленькой комнате общежития и впоследствии в однокомнатной квартире. За основу конструкции дивана я взял принцип раскладывающегося кресла-кровати, выбрав наиболее понравившуюся мне схему конструкции. Все детали «дастархана» — самодельные, так как промышленные меня не устраивали. Самый крупный элемент — это деревянный каркас, выполненный из сосновых досок. На него при помощи оконных петель крепятся четыре независимые друг от друга раскладывающиеся секции. Каждая имеет три шарнирных соединения. Применение в одной из них не оконной, а рояльной петли оправдано, так как в разложенном положении этот шарнир опирается на каркас и никакой нагрузки не воспринимает. Соединение всех деревянных деталей каркаса и раскладывающихся секций — в шип. Ножки дивана (и откидные у секций) сделаны из березы.
Каждая секция имеет ширину 460 мм, зазор между ними — 5 мм. При сложенных средних двух секциях на их месте свободно помещается стандартный стол шириной 800 мм.
|
|

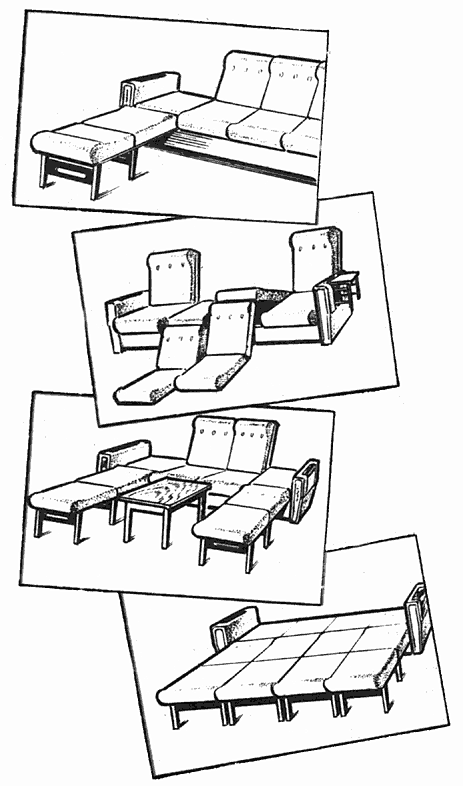

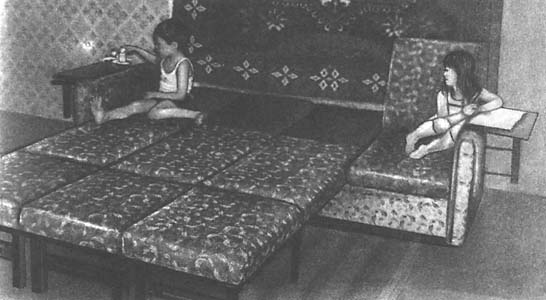

Для того чтобы получить односпальную или полутораспальную кровать, достаточно разложить одну или две секции. Если раздвинуть три, то получится двухспальная кровать. Диван превращается в «дастархан» при откидывании всех четырех секций, при этом его ширина составляет 1855 мм. На Востоке, где так популярны дастарханы, эта конструкция может быть удачной находкой. В каркасе дивана предусмотрено место для хранения белья. На подлокотниках смонтированы миниатюрные столики, за основу конструкции которых взята система стола-тумбы, с выдвижными ножками на шарнирах. Длина дивана с убранными столиками составляет 2130 мм, с откинутыми — 2570 мм. В качестве материала для изготовления подушек использован поролон толщиной 30 мм, проложенный в два слоя и обтянутый мебельной тканью.
Там, где нужно было создать выпуклость, добавлен ватин. Для красоты я нашил на подушки декоративные пуговки, которые сделал из текстолита толщиной 1,5 мм и обтянул материалом. Диван получился компактным, легко разбирается; с ним можно обойтись или совсем без стульев, или минимальным их количеством.
За три года эксплуатации он показал себя очень удобным и надежным.
Р. БАДЕРТДИНОВ, г. Качканар, Свердловская обл.
|
|

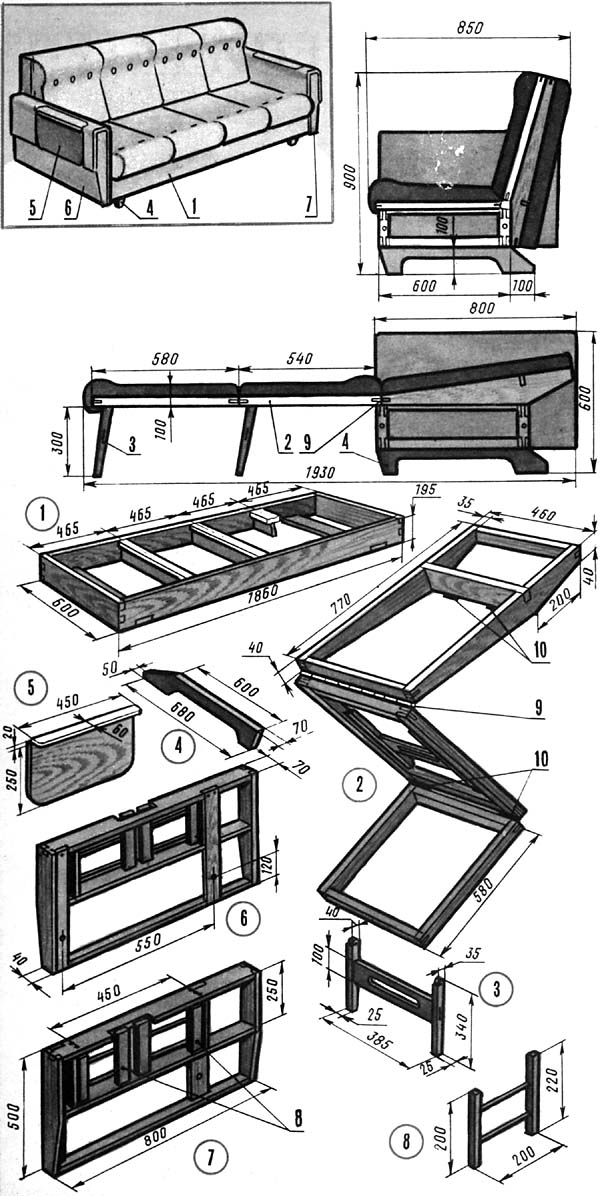

Диван-«дастархан»: 1 — каркас дивана, 2 — раскладывающаяся часть, 3 — ножки раскладных секций, 4 — ножки каркаса, 5 — подлокотник с откидным столиком, 6 — каркас правой боковой стенки, 7 — каркас левой боковой стенки, 8 — поворотные ножки на шарнирах, 9 — рояльные петли, 10 — оконные петли.
|
