ПРИСПОСОБЛЕНИЕ ДЛЯ ОТЛИВКИ ТРАКОВИзготовление траков для моделей гусеничных машин — весьма трудоемкий процесс. Приспособление, которое мы предлагаем, значительно облегчает его. Производительность этого приспособления 80—90 траков в час. Примерно такое количество нужно для одной гусеничной ленты.

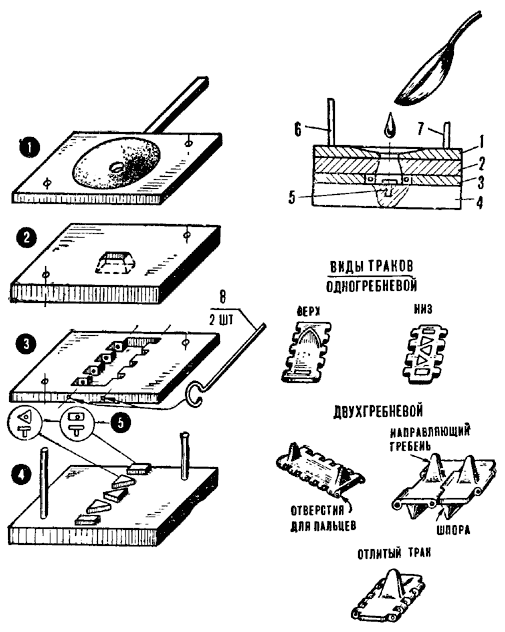

Форма для отливки траков (см. рисунок) состоит из четырех металлических пластин. В верхней — отверстие для литника. Пластина 2 служит для образования гребня трака. Пластину 3 прорезают на всю глубину по форме трака и просверливают отверстия для установки пальцев. Последняя пластина, в которой укреплены детали, изготовленные по форме грунтозацепов, служит для получения нижней части трака. При сборке приспособления пластины 2 и 3 устанавливают на два стержня, а верхнюю — только на один (длинный). В отверстия пластины 3 продевают проволочные стержни.
Перед заливкой металла (траки отливают из олова, свинца или их сплава) форму слегка прогревают. Через 20—30 сек. после заливки верхнюю пластину проворачивают за рукоять (срезают литник) и вынимают стержни. Трак готов. Гребни и проушины обрабатывают напильником.
Приспособления для отливки траков изготавливают в зависимости от размеров модели и формы трака.
Н. КУЗНЕЦОВ
|
|
1—4 — пластины (сталь 5), 5 — детали, изготавливаемые по форме грунтозацепов, 6 — длинный стержень, 7 — короткий стержень, 8 — палец (упругая проволока).
|
