ПРОПИЛЫ БЕЗ РАЗМЕТКИ

Приспособление позволяет без предварительной разметки делать пропилы в ступицах лопастей гребного винта.

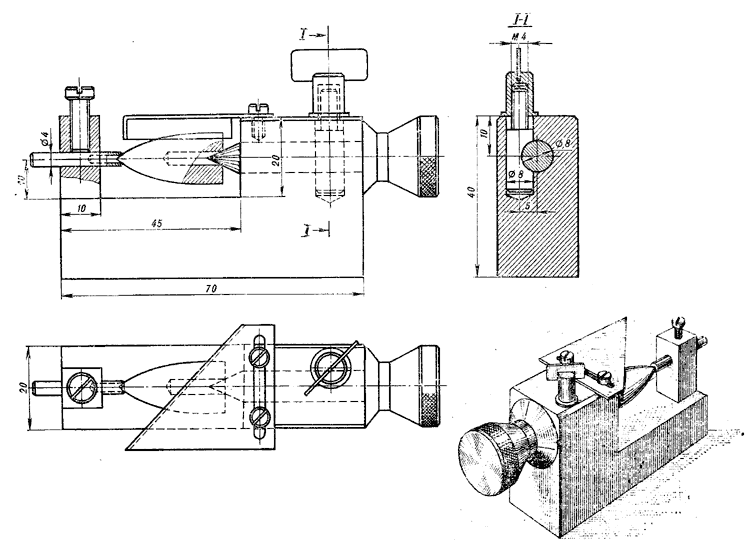

Основание выпиливают или фрезеруют из стали или дюралюминия. Отступя на 10 мм от верхнего торца заготовки, просверливают сквозное отверстие Ø 8 мм для упора с делительной головкой. Перпендикулярно ему на верхней плоскости для установки фиксатора делают еще одно отверстие Ø 4,1 мм, смещенное на 4 мм от оси влево. Упор и делительную головку вытачивают совместно. Диаметр упора

7,95 (по отверстию в основании). Конический конец спиливают под трех- или четырехгранник, чтобы, войдя в отверстие для вала в ступице, грани удерживали ее в нужном положении, препятствуя проворачиванию.

Окружность делительной головки разделите на три равные части и проведите короткие риски. Затем разделите окружность на четыре равные части и проведите риски подлиннее. На основании сделайте одну риску вверху для точной фиксации вала упора. При поворачивании делительной головки до совпадения рисок ступица одновременно повернется на нужный угол.

Фиксатор вставляем в просверленное для него отверстие вверху основания. Затем на глубину половины его диаметра круглым напильником делаем лунку точно по валу упора, а на верхнем конце нарезаем резьбу М4 под барашек. При завинчивании барашка фиксатор поднимется и благодаря сделанной в нем лунке плотно прижмет к основанию упор с делительной головкой.

Подвижный упор - стержень Ø 4 мм с просверленным с одного конца отверстием, в которое входит вершина ступицы, прижимает ее и стопорится винтом. Оба упора располагают на одной оси.

Для удобства работы необходимо изготовить из листового металла толщиной 0,8-1 мм угольники с наиболее часто встречающимися шаговыми углами - 40, 30, 25°. Они имеют прорезь, благодаря которой перемещают направляющее ребро вдоль оси ступицы. Вдоль гипотенузы угольник имеет отогнутое вниз направляющее ребро для упора ножовки.

Перед обработкой пазов приспособление зажимают в тиски. Пропиливать пазы можно и на токарном станке. Угольники в этом случае не нужны. Приспособление крепится к суппорту и поворачивается вместе с ним на требуемый угол.

С. ПЕТРОВ, руководитель судомодельной лаборатории крайСЮТ, г. Хабаровск





Источник: "Моделист-Конструктор" 1979, №12
