ПО-2 ИЗ БУМАГИ

Самолет У-2, а с 1944 года По-2, широко известен у нас в стране и за рубежом. Первый опытный экземпляр этого замечательного биплана, сделанного в основном из дерева, построили в 1928 году. Ему суждена была долгая и славная жизнь. У-2 оказался самым лучшим в мире учебным самолетом. В годы войны он успешно использовался как ночной бомбардировщик, как разведчик, был незаменимым штабным самолетом связи.

Предлагаем вам построить модель-копию По-2 из бумаги; она интересна тем, что при малых, размерах имеет большую несущую площадь и обладает хорошими летными качествами. Модель разработана мастером спорта международного класса Е. МЕЛЕНТЬЕВЫМ из Ленинграда.

Для изготовления модели можно использовать любую чертежную или плотную бумагу для рисования. Склеивать детали лучше всего белым клеем ПВА.

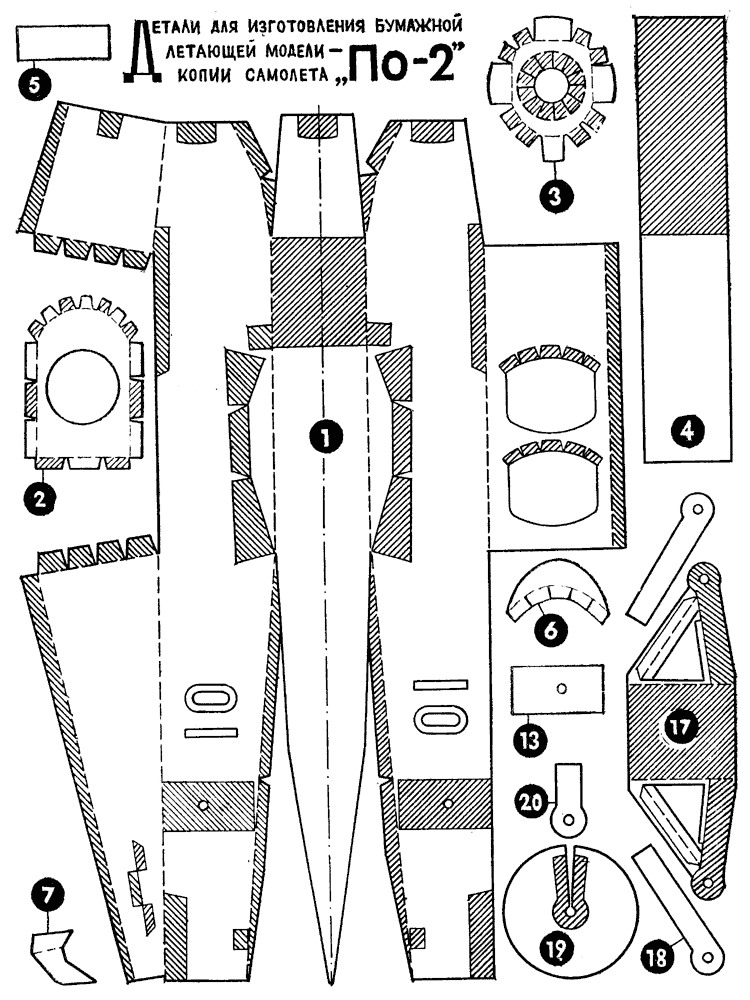

Начинать работу нужно с точного перевода и вырезки всех элементов модели. Не спешите. Сверьте их с чертежом. Затем по линейке с небольшим нажимом проведите по пунктирным линиям притупленным шилом или тупым кончиком перочинного ножа.

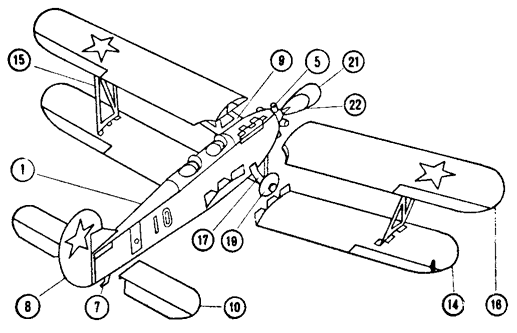

Сборку проводите, следуя порядку номеров деталей на чертеже. Начинайте с фюзеляжа. Согните его по форме шпангоутов, а затем приклейте их к нижней и боковым фюзеляжным граням: один в задней части прямоугольника — месте установки шасси, другой — там, где находится концевая кромка нижнего крыла.

Передний шпангоут вклеивается в носовую часть модели: четыре больших лепестка на фюзеляж, остальные — внутрь. Из детали 4 сделайте кольцо и установите его в передний шпангоут на клею так, чтобы вперед выступала ровно половина.

Ветровое стекло кабины пилота накладывается сверху на среднюю часть фюзеляжа, костыль крепится к нижнем в хвосте. Киль вставьте большим лепестком внутрь модели сзади, а маленькими приклейте сверху. Подкосы для крепления верхнего крыла установите на заштрихованные места в носовой части самолета по бортам.

К задней верхней части фюзеляжа, тоже к заштрихованным местам приклейте стабилизатор, после чего установите подкосы — сначала нижние, затем верхние. Деталь усиления приклеивают на заштрихованные места в точке крепления резиномотора.

Под прямым углом штриховкой к фюзеляжу согните лепесток нижнего крыла. Одновременно передняя и задняя кромки его по всей длине отгибаются вниз.

Закрепив крыло на фюзеляже и дав ему хорошо просохнуть, приклейте сверху деталь 15. Разметка для расчалок хорошо видна, если смотреть через крыло на свет.

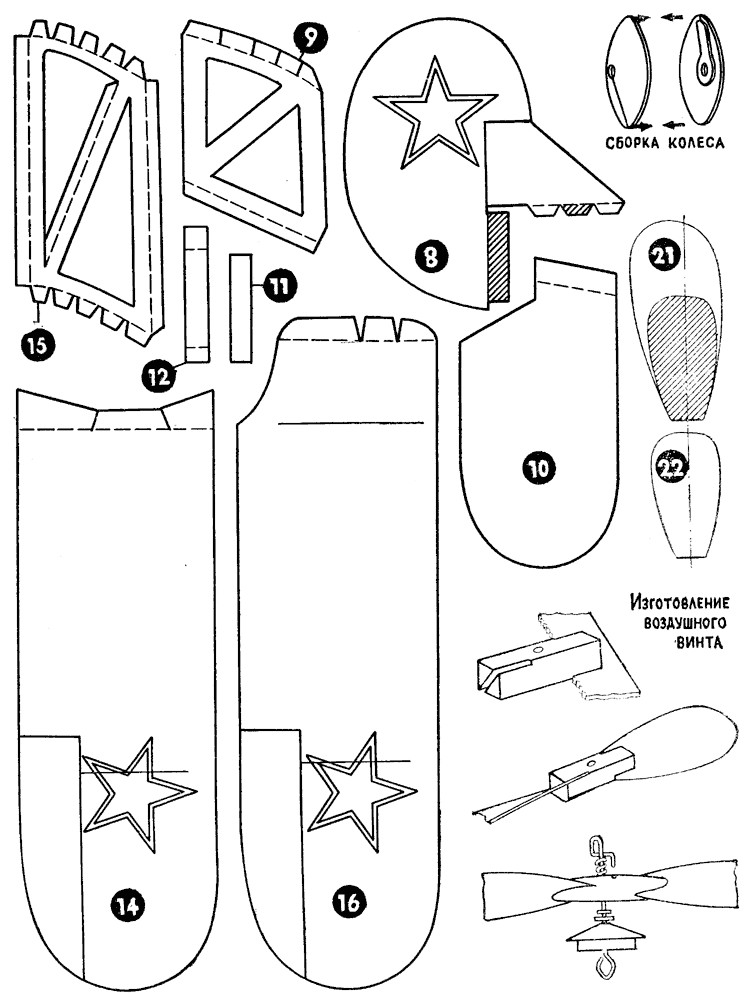

Верхнее крыло (с таким же профилем, как у нижнего] соедините из двух половинок в целое, отогнув на них лепестки в сторону штриховки для подкосов. Теперь фюзеляж установите ровной стороной на стол, а под концы нижних половин крыльев положите по спичечному коробку. В этом положении верхнее крыло надо наклеить на подкосы (детали 9, 15) так, чтобы их лепестки совместились с разметкой.

Шасси состоит из деталей 17 и 18. Наклеив 18-ю на основные стойки и соединив передние, приклейте снизу к фюзеляжу и отогните стойки шасси вниз так, чтобы между концами получилось расстояние 60 мм. Осью для колес может служить тонкая рейка Ø1-2 мм, длиной 75 мм. Колеса склеивают из элементов 19 и 20. Сдвинув кромки выреза из 19-го, наклейте на заштрихованное место элемент 20. При сборке колеса из двух полусфер распределяйте вырезы в противоположные стороны. Наденьте колеса на ось, а для того чтобы колеса не сваливались, на ее концы приклейте кружочки из бумаги Ø6-8 мм.

Приступая к работе над винтомоторной группой, сначала сделайте лопасти, склеив детали 22 и 21. Затем выстрогайте деревянный брусочек для ступицы винта размерами 30Х6X6 мм. В центре просверлите отверстие для вала, а с каждой торцевой части накрест точно по диагонали сделайте пропилы ножовочным полотном на глубину 10 мм. Потом в них нужно на клею установить лопасти. Когда клей просохнет, скруглите брусочек, сделав плавные переходы ступицы к лопасти.

Из проволоки Ø0,5-1 мм изготовьте вал, на одном конце которого закреплен винт, а на втором — резиномотор.

Бобышка должна плотно входить в кольцо переднего шпангоута. Винт желательно делать со свободным ходом, тогда модель после раскрутки резиномотора лучше планирует. Вот почему вал должен свободно вращаться в ступице; между последней и бобышкой размещается пружина из проволоки (Ø0,3 мм), выдвигающая конец вала из гнезда и фиксирующая положение винта.

Резиномотор изготовьте из куска круглой резины длиной 102 см. Связав концы двойной петлей, сложите жгут втрое. Один конец наденьте на крючок вала винта, второй — на штырек-спичку в хвостовой части.

Устраните возможные перекосы крыльев, стабилизатора и киля. Зафиксировать положение крыльев следует растяжками. Отрежьте из бумаги по две полоски шириной 2-3 мм: одна пара длиной по 120 мм, другая — 95 мм. Первые приклейте одним концом к боковым граням фюзеляжа, где заканчиваются основные стойки шасси, а другим — к нижней стороне верхнего крыла в месте соединения с расчалкой 15 на расстоянии одной трети ширины крыла от передней кромки. Короткие полоски приклейте одним концом к верхней поверхности нижнего крыла в точке крепления с расчалкой 15 на расстоянии одной трети от передней кромки крыла, вторым — к нижней поверхности верхнего крыла в месте его соединения с подкосами 9 на таком же расстоянии.

Центр тяжести самолета должен быть на линии передней кромки нижнего крыла. Возьмите ножницы, установите их на стопе острыми концами вверх, разведя не шире фюзеляжа, и попробуйте найти линию равновесия вашей модели. Если она окажется сзади передней кромки нижнего крыла, загрузите носовую часть настолько, чтобы центр тяжести был на линии кромки. Для загрузки используйте пустые цилиндры двигателя. В них можно положить дробинки, кусочки свинца и заклеить. Если центр тяжести окажется впереди линии, нужно загрузить хвостовую часть модели.
