НЕСУЩИЙ ВИНТ АВТОЖИРА

Ю. РЫСЮК, инженер

СБОРКА И РЕГУЛИРОВКА

В предыдущем номере журнала был подробно описан технологический процесс изготовления лопастей несущего винта автожира.

Следующим этапом является балансировка лопастей по хорде, сборка и балансировка несущего винта по радиусу лопастей. От точности установки последних, зависит плавность работы несущего винта, в противном случае будут возникать повышенные нежелательные вибрации. Поэтому к сборке надо отнестись очень серьезно — не спешить, не начинать работу, пока не будет подобран весь необходимый инструмент, приспособления и не подготовлено рабочее место. При балансировке и сборке надо постоянно контролировать свои действия — лучше семь раз отмерить, чем один раз упасть хотя бы с малой высоты.

Процесс балансировки лопастей по хорде в данном случае сводится к определению положения центра тяжести элемента лопасти.

Основная цель, вызывающая необходимость балансировки лопасти по хорде, — уменьшить тенденцию к возникновению колебаний флаттерного типа. Хотя у описываемой машины возникновение этих колебаний маловероятно, однако помнить о них нужно, и при регулировке следует приложить все усилия для того, чтобы ЦТ лопасти находился в пределах 20-24% хорды от носика профиля. Профиль лопасти NACA-23012 имеет очень малое перемещение центра давления (ЦД — точка приложения всех аэродинамических сил, действующих на лопасть в полете), который находится в тех же пределах, что и ЦТ. Это позволяет совместить линии ЦТ и ЦД, что практически означает отсутствие пары сил, вызывающих закручивание лопасти несущего винта.

Предлагаемая конструкция лопасти обеспечивает требуемое положение ЦТ и ЦД при условии изготовления их строго по чертежу. Но даже при самом тщательном подборе материалов, соблюдении технологии весовое несоответствие может возникнуть, в связи с чем и выполняются балансировочные работы.

Определить (с некоторыми допустимыми погрешностями) положение ЦТ изготовленной лопасти можно, изготовив лопасти с припуском на концах 50-100 мм. После окончательной опиловки припуск отрезается, на лопасть ставится законцовка, а отрезанный элемент подвергается балансировке.

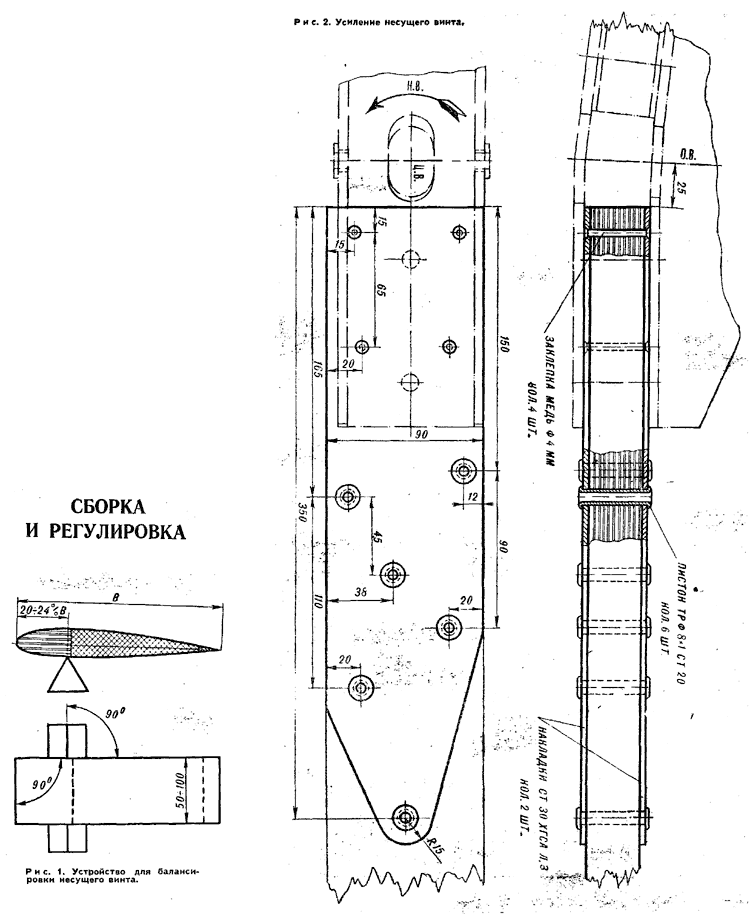

На трехгранную, горизонтально расположенную призму своей нижней поверхностью кладут элемент лопасти (рис. 1). Его плоскость сечения по хорде должна быть строго перпендикулярна ребру призмы. Передвижением элемента лопасти вдоль хорды добиваются его равновесия и замеряют расстояние на носке профиля до ребра призмы. Это расстояние должно составлять 20-24% от длины хорды. Если ЦТ выйдет за этот максимальный предел, на носик профиля в концевой части лопасти надо будет навесить противофлаттерный груз такого веса, чтобы ЦТ сместился вперед на необходимую величину.

Комель лопасти усилен накладками, которые представляют собой стальные пластины толщиной 3 мм (рис. 2). Они крепятся к комлю лопасти пистонами Ø8 мм и заклепками впотай на каком-либо клее: БФ-2, ПУ-2, ЭД-5 или ЭД-6. Перед установкой накладок ко« мель лопасти зачищается грубой наждачной бумагой, а сама накладка обрабатывается пескоструйным аппаратом. Склеиваемые поверхности деталей, то есть комель лопасти, накладки, отверстия под пистоны и сами пистоны, обезжиривают и тщательно смазывают клеем. Затея расклепывают пистоны и ставят заклепки (по 4 штуки на каждую накладку). После этой операции лопасти готовы к разметке для установки их на втулку.

* * *

Несущий винт автожира (рис. 3) состоит из двух лопастей, втулки, оси винта с подшипниками качения, корпуса подшипников горизонтального шарнира и ограничителя углов отклонения оси несущего винта.

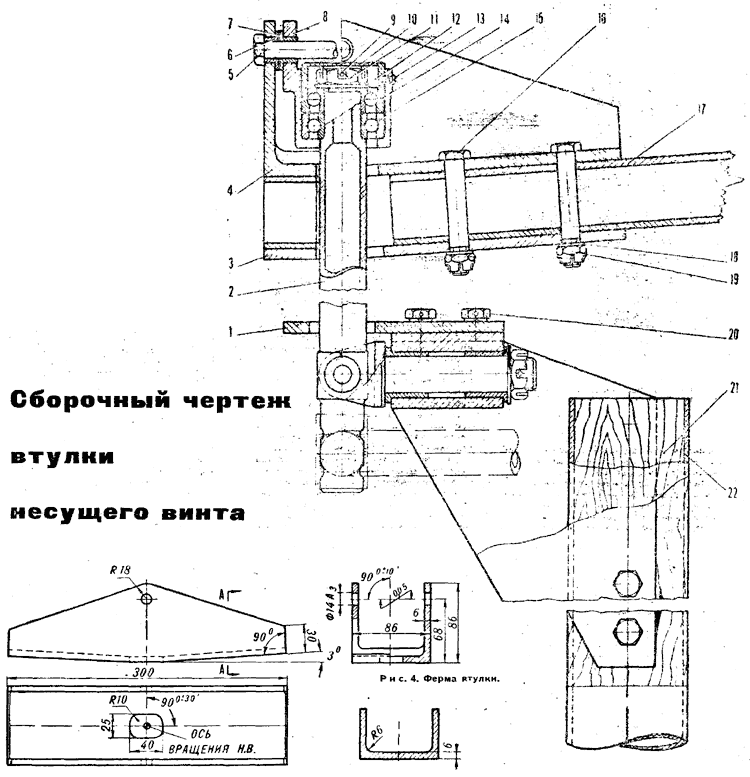

Втулка состоит из двух деталей: П-образной фермы и нижней пластины (рис. 4). Ферму желательно делать из поковки. При изготовлении ее из проката надо обратить особое внимание на то, чтобы направление проката было обязательно параллельно продольной оси фермы. Такое же направление проката должно быть и на нижней пластинке, которая делается из листа дюралюминия марки Д16Т толщиной 6 мм.

Обработка фермы ведется по операции в следующем порядке: сначала фрезеруют заготовку, оставляя припуск по 1,5 мм на сторону, затем ферму подвергают термической обработке (закалке и старению), после чего производится окончательная фрезеровка согласно чертежу (см. рис. 4). Потом шабером и наждачной бумагой на ферме выводятся все поперечные риски я наносится продольный штрих.

Ось (рис. 5) крепится на пилоне на двух взаимно перпендикулярных осях, которые позволяют ей отклоняться от вертикали на заданные углы.

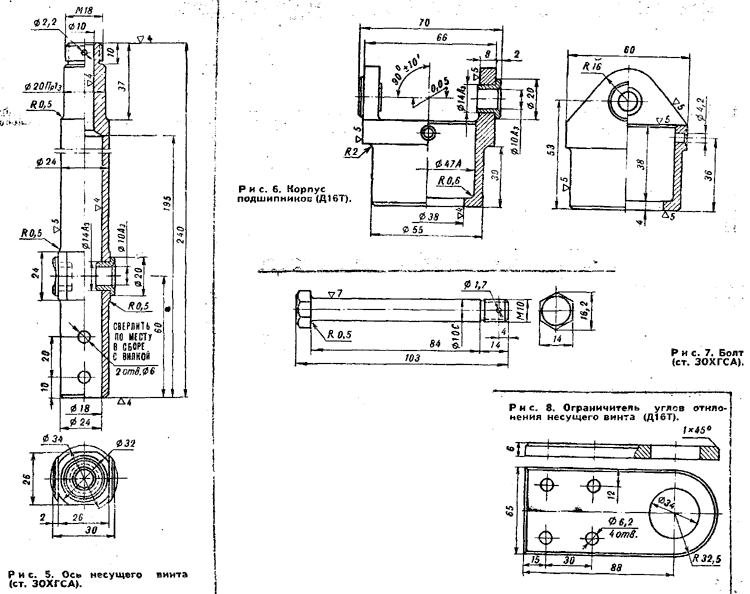

На верхнюю часть оси насажены два подшипника качения: нижний — радиальный № 61204, верхний — радиально-упорный № 36204. Подшипники заключены в корпус (рис. 6), который своим нижним внутренним бортиком воспринимает в полете всю нагрузку от веса автожира. При изготовлении корпуса надо обратить особое внимание на обработку сопряжения бортика с цилиндрической частью. Подрезы и риски в месте сопряжения недопустимы. В верхней части корпус подшипников имеет два ушка, в которые запрессованы бронзовые втулки. Отверстия во втулках обрабатываются развертками после их запрессовки. Ось втулок должна проходить через ось вращения корпуса строго перпендикулярно ей. Сквозь отверстия в ушках корпуса подшипников и втулки, которые запрессованы в щеки фермы, проходит болт (рис. 7), являющийся горизонтальным шарниром несущего винта автожира, относительно оси которого лопасти совершают маховые движения.

Угол отклонения оси и соответственно изменение положения плоскости вращения диска ограничиваются пластиной, закрепленной на пилоне (рис. 8). Эта пластина не позволяет отклоняться несущему винту сверх допустимых углов, обеспечивающих управляемость автожиром по тангажу и крену.





№. Наименование

Материал кол-во

1. Ограничитель углов отклонения несущего винта

1 Д16Т, толщ. 6 мм

2. Ось несущего винта

1 ст. 30ХГСА

3. Нижняя пластина втулки

1 Д16Т, толщ. 6 мм

4. Ферма втулки

1 Д16Т

5. Ось главного шарнира

1 ст. 30ХГСА

6. Втулка

бронза оловянистая

7. Шайба Ø20-10, 5-0,2

ст. 45

8. Корпус подшипников

1 Д16Т

9. Отверстие под шплинт



10. Крышка корпуса подшипн.

1Д16Т

11. Гайка корончатая М18

1 нормаль

12. Шайба Ø26-18, 5-2

1 ст. 20

13. Винт крепления крышки М4

2 нормаль

14. Подшипник радиально-упорный

1 № 36204

15. Подшипник радиально-сферическмй

1 № 61204

16. Болт крепления лопасти

4 ст. 30ХГСА

17. Накладка лопасти 3 мм

4 ст. 30ХГСА

18. Шайба Ø14-10-1,5

4 ст. 20

19. Гайка самоконтр. М10

4 нормаль

20. Винт М8

4 нормаль

21. Буж Ø61, L = 200 мм

1 Д16Т

22. Пилон. труба Ø65х2, L=1375 мм:

липа
