«СНЕЖИНКА» — ЗИМНИЙ ВЕЗДЕХОД

Г. МАЛИНОВСКИЙ

Мотонарты, о которых здесь пойдет речь, при всей их простоте могут служить не только для развлечения и спорта; они — надежное средство передвижения на небольшие расстояния повсюду, где долго держится снежный покров. По конструктивной схеме «Снежинка» аналогична наиболее распространенным в настоящее время типам мотонарт — таким, например, как отечественные машины Горьковского политехнического института, или зарубежным — «Джонсон», «Эвинруд» и т. д.

Данная конструкция с некоторыми изменениями заимствована из чехословацкого журнала «Веда а техника млодежи».

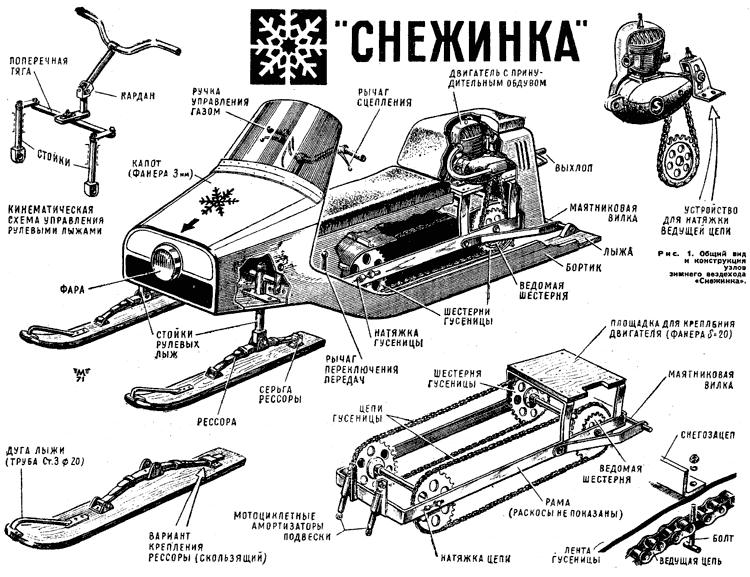

«Снежинка», общий вид которой показан на рисунке 1, представляет собой напоминающую обычный мотороллер машину с одной ведущей гусеницей сзади и двумя управляемыми лыжами спереди. Взаимосвязанные друг с другом лыжи управляются рулем автомобильного или мотоциклетного типа. Гусеница приводится в движение мотоциклетным или мотороллерным мотором, имеющим мощность не менее 5,0 — 6,0 л. с. Если любитель, решивший построить снегоход, имеет возможность выбора, предпочтение следует отдать двигателю, имеющему систему принудительного охлаждения от вентилятора (например, мотороллерные двигатели ВП-150 М, «Тула-200», ЧЗ-175, а из мотоциклетных — М-1-М — от первых выпусков инвалидной мотоколяски и т. п.).

Считаем своим долгом предостеречь любителей от попыток применить маломощные двигатели — например, от мотопилы «Дружба» и ему подобных: «Снежинку» они не потянут.

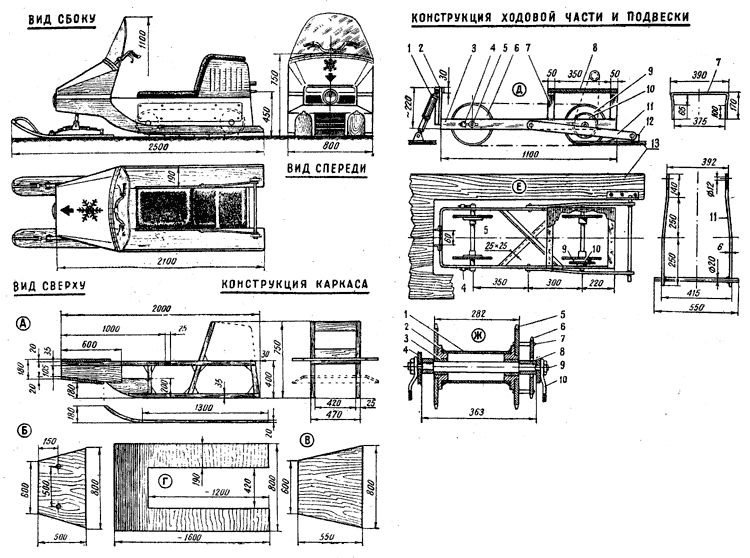

Мотонарты «Снежинка» конструктивно состоят из двух самостоятельных частей (рис. 2): деревянного кузова А, имеющего по бокам полозья, и металлического шасси Д, шарнирно подвешенного к кузову на рычагах 11 и амортизаторах мотоциклетного типа 1. На шасси смонтированы: ведущий вал с тремя шестернями, обозначенными соответственно цифрами 9 и 10; ведомый (передний) вал 5 с двумя зубчатками 6. Зубчатки 6 и 9 — одинакового диаметра и имеют одинаковое число зубьев для мотоцепи с шагом 1/2''. Ведущий вал установлен в неподвижных подшипниках, желательно — шариковых, ведомый имеет приспособление для натягивания цепи, а с нею — ведущей гусеницы. Такие зубчатки можно подобрать из имеющихся в магазинах мотоциклетных деталей диаметром 220—260 мм. Кузов мотонарт изготавливается в такой последовательности. Сначала из дубовых или ясеневых брусков сечением 35x25 мм собирается каркас боковых стенок в соответствии с чертежом А (см. рис. 2). В передней части эти бруски подгоняются к пластинам, вырезанным по контуру, показанному на позиции А. Склеивать каркас рекомендуется эпоксидным или казеиновым клеем. Боковые стенки соединяются между собой вертикальной рамкой, образующей спинку для водителя и одновременно переднюю стенку моторного отсека. Затем из водостойкой фанеры толщиной 10 мм вырезаются детали Б и В, которые приклеиваются на свои места и запрессовываются шурупами. Каркас боковых стенок снаружи обшивается фанерой толщиной 5 мм и тоже запрессовывается шурупами длиной 15 мм. При ввертывании шурупов необходимо предварительно по разметке насверлить отверстия Ø2 мм, в противном случае шуруп может сломаться или расколется брусок.

После этого в соответствии с контуром Г из фанеры толщиной 4—5 мм выпиливаются детали опорных полозьев. Как видно из чертежа, их передняя часть отогнута вверх, как носок лыжи. Это закругление получается в результате последовательной наклейки заготовок одна на другую на нижнюю часть кузова с запрессовкой шурупами 20X3 и гвоздями длиной 15 мм. Нижнюю (скользящую) часть полозьев необходимо обшить листовой сталью толщиной 0,6—0,8 мм — для улучшения скольжения нарт по снежной поверхности. По внешнему краю полозьев на эпоксидном клее и шурупах ставится предохранительный брусок, одновременно служащий ребром жесткости для площадки, на которую водитель ставит ногу.

Закончив полностью сборку кузова, следует покрыть его с обеих сторон горячей олифой или грунтом № 138 и заняться изготовлением шасси (см. рис. 2). Рама шасси 3 изготавливается из стальной полосы 60X6 мм, которая загибается в соответствии с чертежом и сваривается газовой или электросваркой. В средней части рамы приваривается крестообразная распорка из стального уголка 25X25 (отрезки уголка ставятся «спинкой» друг к другу). В раме просверливаются необходимые отверстия и пропиливаются пазы для натяжки ведомого вала 5. Кронштейны в передней части рамы служат для крепления амортизаторов мотоциклетного типа, на которых осуществляется подвеска рамы к кузову, а в задней — мостик для крепления двигателя. Уголки с отверстиями Ø8 мм служат для натяжки ведомого вала. Длину амортизаторов надо подобрать опытным путем, изменяя форму и высоту угольника, которым крепится нижнее ушко амортизатора.

Конструкция валов, на которых вращаются ведомая и ведущая зубчатки, показана на рисунке Ж. В простейшем варианте эти валы вращаются в бронзовых втулках. Но, безусловно, целесообразнее применить шариковые подшипники, изготовив на токарном станке соответствующие чашки (обоймы).

Последний этап — изготовление маятниковой вилки, на которой подвешено шасси. Маятниковая вилка в сочетании с передним амортизатором позволяет гасить толчки и удары, воспринимаемые машиной при движении по неровной местности. Поэтому она должна быть тщательно выполнена и надежно сварена с осью подвески.

Двигатель для мотонарт должен иметь механизм сцепления и коробку перемены передач. Лучше, если она будет четырехскоростной — это позволит быстрее подобрать наивыгоднейшее передаточное отношение, не прибегая к замене шестерен главной передачи.

Сопротивление мотонарт, особенно при трогании с места, настолько велико, что может возникнуть пробуксовка сцепления, сопровождаемая перегревом мотора, выгоранием вкладышей и т. д. Поэтому следует заранее усилить пружины механизма сцепления, подтянув их либо заменив на более сильные.

Ведущий механизм «Снежинки» состоит из двух цепей мотоциклетного типа с шагом 1/2'', соединяющих передние и задние зубчатки шасси. К этим цепям болтами 6 мм крепится лента из дублированной резины с приклепанными к ней снегозацепами, изготовленными из угольника 25X25, как показано на рисунке 1. Для того чтобы цепь с прикрепленной к ней резиновой лентой проходила по зубчаткам без излишнего сопротивления и износа, половина зубьев (через один) должна быть спилена. Это надо сделать до сборки механизма на наждачном точиле, подобрав абразивный круг соответствующих размеров.

Кстати, проблема повышенного износа должна быть решена и при подборе ведущей цепи, передающей усилие от двигателя. Чтобы предотвратить ее повышенное растягивание в эксплуатации, рекомендуем заменить цепь на более мощную, например вместо размера 1/2'' поставить 3/4''. Соответственно придется заменить и ведущую звездочку на валу двигателя.

Следует отметить, что транспортерная лента является самой «капризной» частью даже на мотонартах промышленного изготовления. Большие нагрузки, которым она подвергается, и влияние низкой температуры предъявляют высокие требования к ее надежности и долговечности. Поэтому конструкторы неутомимо ищут новые материалы, новые технологические решения для изготовления гусениц. Редакция будет благодарна всем читателям, которые построят по нашему описанию мотонарты, за сообщения о результатах их испытаний и о эксплуатационных качествах. Пусть «Снежинка» проложит первый след на снежных просторах нашей Родины!
