ИЗ «СПУТНИКОВ» — ТАНДЕМ

В. КАРПУХИН, слесарь завода «Кондиционер», г. Краматорск

Описание трехколесного тандема, опубликованное в журнале (№ 3, 1979 г.), мне понравилось по заложенной в нем идее: получить двухместный велосипед из обычных одноместных, не внося серьезных изменений в исходные конструкции.

Но сам предложенный вариант удовлетворял не очень: все-таки рама второго велосипеда претерпевала нежелательные вмешательства. Хотелось найти такой способ сочленения, чтобы при отсутствии необходимости в тандеме можно было восстановить велосипеды в первоначальном виде.

Поэтому я и занялся поисками более простого и универсального решения.

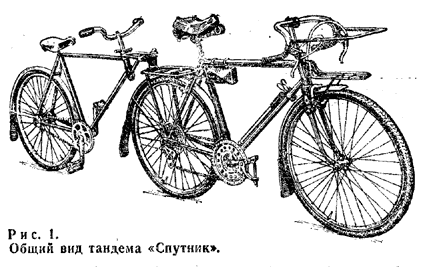

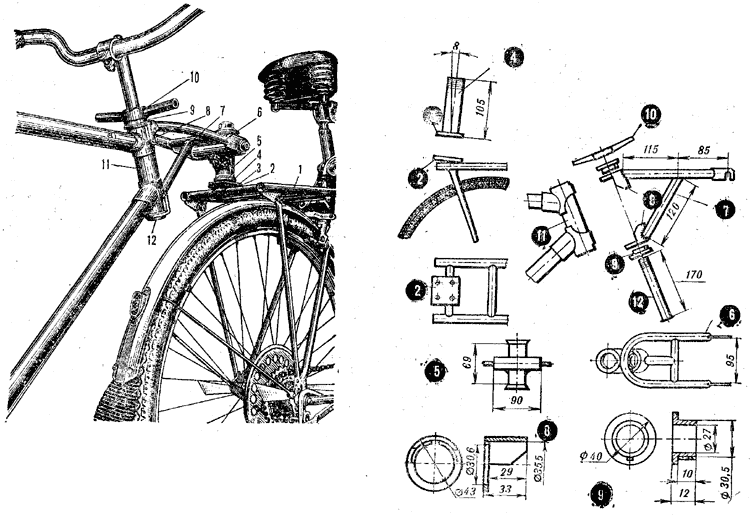

Преобладающие достоинства этого варианта (рис. 1, 2) в том, что исходные конструкции остаются «целыми». Просто на рулевую колонку второго велосипеда навешивается небольшой кронштейн, похожий на устанавливаемые на некоторых моделях передние багажники. А на задний, усиленный багажник первого велосипеда устанавливается соединительная крестообразная втулка-шарнир (см. рис. 2).

Предлагаемая конструкция обладает теми же эксплуатационными достоинствами, что и опубликованная ранее, но куда проще в изготовлении Доработки же таковы.

К багажнику первого велосипеда приваривается пята с отверстиями под винты М4: сюда будет крепиться основание шкворня. А сам он изготавливается из стержня передней вилки (подбирается из старых или запасных). Снизу к шкворню приваривается основание, а сверху на него надевается крестообразная втулка-шарнир. В качестве вертикальной части может быть использован отрезок рулевой втулки старого велосипеда или заготовка из дюймовой трубы: ее торцы протачиваются под чашки подшипников от рулевой втулки. Крестовинная (горизонтальная) часть изготавливается из трубки Ø28 мм. В нее вставляется ось с подшипниками от старого переднего колеса. Таким образом, крестообразный шарнир будет обеспечивать две степени свободы: повороты вокруг вертикальной и горизонтальной осей.

Узел крепления второго велосипеда (кронштейн) изготавливается из толстостенной трубки Ø14 мм (возможно использовать подходящие части вилок старых велосипедов). Внешне кронштейн похож на мини-вилку с поперечиной и подкосом. Вершина дугообразной части и нижний конец подкоса привариваются к вырезным чашкам, надеваемым на рулевую втулку второго велосипеда. С помощью полой стяжки, двух вкладышей и барашковой гайки кронштейн крепится на рулевой втулке; в него обычным путем устанавливается руль. В качестве стяжки может быть использован стержень передней вилки старого велосипеда.

Построив и опробовав такой тандем, я остался им доволен: удобен, прост и надежен в эксплуатации.
