ЭЛЕКТРОМОТОР НА ЛОДКЕ

У большинства сельских, да и городских жителей любимый способ проведения досуга и отдыха связан с водой. Для дальних поездок — моторные лодки, для рыбалки — бесшумные весельные. А ведь можно объединить их достоинства, заменив двигатель внутреннего сгорания электромотором с питанием от аккумуляторных батарей.

В нашем варианте используется включенный в режиме двигателя генератор ГСК-1500. Его мощность — 2 л. с. — достаточна для движения лодки со скоростью до 10 км/ч. Источником энергии служат две щелочные батареи НКН-45 по 10 банок в каждой. Их емкости хватит на 40 мин непрерывной работы в режиме полной мощности. За это время можно пройти немалое расстояние, не беспокоя окружающих шумом и не загрязняя водоем.

Надежность такого мотора определяется предельной простотой как механической, так и электрической частей. Поскольку мощность двигателя относительно невелика, напряжение с клемм аккумуляторов подводится к, нему без регулировочных устройств, и даже для заднего хода переключения двигателя на обратное вращение не потребуется: конструкция кронштейна допускает полный оборот его вокруг вертикальной оси.

Сделать такой мотор совсем нетрудно. Материалы — вполне доступные: стальные трубы различного диаметра для несущих элементов, стальной лист толщиной 8 мм для изготовления двух фланцев и стальной пруток Ø20 мм — для вала. Используемые стандартные узлы — электродвигатель, а также пилон гребного винта с конической передачей (подходит от подвесных моторов «Стрела», «Салют», «Прибой»).

На верхнем прямоугольном фланце размерами 120X200 мм протачивается кольцевая посадочная канавка для установки электродвигателя. Четыре отверстия с резьбой М10 служат для крепления фланца двигателя, а прямоугольное окно размерами 50x100 мм образует удобную рукоятку для перекоски мотора. С противоположной от нее стороны к фланцу приваривается П-образный кронштейн для подсоединения рукоятки управления — алюминиевой трубки Ø22 мм и длиной 260 мм с мотоциклетной ручкой. Диаметр кольцевой канавки и координаты резьбовых отверстий на фланце уточняются в соответствии с посадочными размерами имеющегося электродвигателя.

В центральное отверстие фланца Ø34 мм вставляется отрезок стальной трубы Ø34 мм и длиной 550 мм, а на трубу надевается втулка с внутренним Ø34 мм и длиной 25 мм. С помощью сварки эти детали образуют узел для установки двигателя и ведущего вала.

К нижнему концу дейдвуда приварена другая втулка, имеющая наружный Ø45 мм, внутренний — 35 мм; она служит корпусом для установки двух подшипников (№ 202) ведущего вала.

Нижний фланец вырезается из той же пластины, что и верхний, — по форме посадочной поверхности пилона гребного винта.

Возможность поворота мотора на любой угол обеспечивает сваренный из трех труб кронштейн. Так как поворотный узел дейдвуд — кронштейн неразборный, последний надевается на дейдвудную трубу до сварки ее с нижней втулкой и фланцем.

Крепление мотора на транце лодки — зажимом типа сдвоенной струбцины, между которыми на болте М12, служащем горизонтальной осью, устанавливается кронштейн мотора.

Ведущий вал — стальной пруток Ø20 мм, имеющий на одном конце квадратный хвостовик, а на другом — шейки для установки подшипников и ведущей, шестерни. Соединение со шлицевым валом двигателя осуществляется несложной муфтой — цилиндрической втулкой, имеющей с одной стороны отверстие соответствующего квадратного сечения, а с другой — для соединения со шлицами вала двигателя — торцевые зубья, выпиливаемые по размеру шлицевых пазов.

Подшипниковый узел ведущего вала состоит из двух подшипников, фиксируемых на шейке при установке шестерни. Причем перед сборкой между шестерней и подшипником следует установить прокладку из стальной пластинки толщиной 0,5 мм с центральным отверстием Ø25 мм. При дальнейшем подсоединении нижнего фланца к пилону гребного винта прокладка ограничит осевое перемещение наружных обойм подшипников во втулке дейдвуда.

Несколько слов об эксплуатации. Конечно, запас хода в 40 мин не очень велик, но тем, кому не нужно совершать многокилометровые путешествия, пожалуй, стоит пойти на некоторое ограничение предельной дальности хода ради получения неоспоримых эксплуатационных достоинств: простота обслуживания, пуска, малый шум при работе. Не забывая после поездки подзаряжать аккумуляторы, вы избавитесь и от хлопот о топливе. Налицо и экологический фактор. Ведь лодочный двигатель внутреннего сгорания загрязняет воду не только продуктами выхлопа, но и несгоревшей топливомасляной смесью, попадающей в воду и через выхлоп, и через возможные неплотности элементов системы питания. Вот почему мы считаем наш электрический подвеснсй мотор достойным соперником промышленным подвесным вариантам с ДВС.

А. ОСТРОГИН, В. ГРАЧЕВ, г. Ярославль

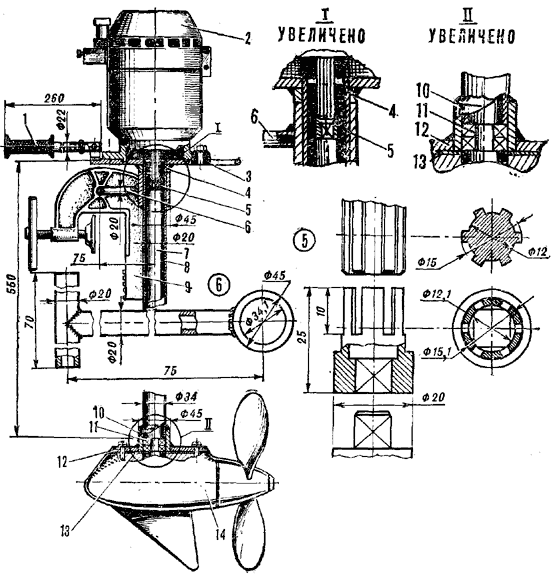

Устройство электрического подвесного мотора: 1 — рукоятка поворота, 2 — двигатель, 3 — верхний фланец, 4 — упорная втулка дейдвудной трубы, 5 — муфта, 6 — кронштейн, 7 — ведущий вал, 8 — дейдвудная труба, 9 — зажим, 10 — корпус подшипникового узла, 11 — подшипник № 202, 12 — нижний фланец, 13 — прокладка, 14 — пилон гребного винта.

Чертежи для печати

Источник: "Моделист-Конструктор" 1986, №6
