ДАЧА-ПУТЕШЕСТВЕННИЦА«М-К» не раз публиковал описания автомобильных прицепов. Да и промышленность их выпускает, например, «Скиф». Однако я решил построить его на, свой вкус. И с тех пор уже не один год дача-путешественница надежно служит моей семье. Все ее узлы оказались достаточно прочными и работоспособными, а салон обеспечивает комфорт для четырех человек.
Прицеп — я назвал его «Лада-В» — разборный и устанавливается на стальную раму, основной несущий элемент. Для соединения с автомобилем служит треугольное дышло, скрепленное с рамой двумя болтами М20Х85 и регулируемой тягой. Последняя позволяет вставлять раму «Лады-В» горизонтально или приподнимать ее заднюю часть при движении по неровной дороге.
К раме болтами М6Х12 фиксируется основание кузова. В его передней части образована герметичная секция — для двух пятилитровых газовых баллонов. Доступ к ним — через сиденье (крышку секции).
К основанию болтами М6Х12 крепятся передняя и задняя стенки с окнами. К первой приделаны малые боковые панели, ко второй — большие.
Основание кузова цельноклепаное, с плоским днищем и проемами для колесных ниш. К нему прикреплены поперечные и продольные перегородки, усиленные алюминиевыми уголками 30X18 мм и соединенные заклепочными швами с наружными панелями.
Обводы передней и задней частей кузова выполнены из листового дюралюминия, подкрепленного изогнутыми уголками. Сзади оформлены выколотки для подфарников и государственного номерного знака.
Окна в прицепе — автомобильные, со стандартными рамками, стеклами и уплотнителями.
Конструкция крыши. Продольные, задние и Соковые шпангоуты собираются так же, как и основание. Обшивка — из листового дюралюминия, склепанного с уголками. Сначала собиралась обвязка, на которой фиксировались на заклепках продольные и поперечные шпангоуты. Углы обвязки усилены жесткими накладками. Особенно тщательно следует выполнять раскрой обшивки в углах крыши: здесь прямолинейные элементы обвязки соединены со шпангоутами различной кривизны. После крепления алюминиевого листа к каркасу никакой дополнительной выштамповки углов не потребовалось.
Для сброса воды с крыши предусмотрены желобки по контуру. В середине крыши оставлен проем для вентиляционного люка. Его крышка поднимается ка четырех качалках.
Все панели кузова заполнены листами пенопласта толщиной 18 мм. Их оклеивали бумагой, а затек светло-серым пластиком. Перегородки под диванами, кухонный блок, подвесная полка и фанерные перегородки отделаны синтетической пленкой под древесину.
Спинки и сиденья диванов выполнены из семимиллиметровой фанеры и листового поролона толщиной 40 мм. Сверху они обтянуты декоративной тканью. Салон оборудован плафонами освещения с питанием от аккумулятора автомобиле. Для пользования грузовыми отсеками, расположенными под боковыми диванами, стол в салоне можно поднять на шарнирах, которыми он крепится к задней стенке. Подставка стола при этом укладывается в нишу на его нижней плоскости.
Салон прицепа разделен на две функциональные зоны: отдыха и бытовую. Первая оборудована столом, на ночлег он снимается и укладывается между боковыми диванами. Получается своеобразная тахта. Впереди, в бытовой зоне, может быть оборудовано еще одно спальное место для ребенка.
Ограниченная площадь салона продиктовала размещение кухонного блока — компактного, но в то же время удобного. Удалось разместить даже мойку (полиэтиленовая емкость 450X450X150 мм).
Основной несущий элемент прицепа — рама — сварена в стапеле со струбцинами для предотвращения остаточных тепловых деформаций.
Главная часть ее — силовой прямоугольник из стальных труб сечением 40x28 мм: двух лонжеронов и четырех поперечин. Спереди к нему приварен П-образный передок, к которому привинчены дышло, регулируемая тяга и передний подкос, а с боков — элементы передней и задней обвязки (продольные и поперечные трубы 28Х-5 мм), предназначенные для крепления стояночных домкратов. Между обвязками на задних подкосах из стальных труб сечением 40X28 мм возвышаются треноги (трубы 28X25 мм) с кронштейнами (проушинами) амортизаторов и опорными кольцами под пружины подвески колес.
Для соединения прицепа с автомобилем вначале я использовал механизм сцепки «Скифа», но затем заменил его, на мой взгляд, более совершенным, самодельным, позволяющим создавать тормозное усилие в колесах, пропорциональное весу прицепа и скорости его движения. Такое дышло представляет собой подвижный подпружиненный узел. Спереди у него корпус с передним неподвижным и задним подвижным упорами со сферической поверхностью под шаровой шкворень сцепки. Задний упор поджимается внутренней пружиной и удерживается крюком, застопоренным на корпусе винтом. С этим же корпусом соединен и цилиндрический ползун, на одном конце которого внешняя резьба М60Х2, на другом — внутренняя М10. Ползун перемещается внутри корпуса демпфера, поджатого внешней пружиной. Во внутреннюю резьбу ползуна ввинчивается шток, соединяющийся с главным тормозным цилиндром от автомобиля «Москвич», установленным на планке дышла.
Сила торможения колес прицепа зависит от его веса и скорости передвижения. Чем они больше, тем сильнее сжимается демпфирующая пружина, а шток давит на цилиндр. Отсюда и тормозное усилие.
Колеса — от мотоколяски СЗА. От нее же и ободы, соединенные со ступицей стальными дисками 0 230 мм. Подвеска колес маятниковая, с амортизаторами передней подвески от коляски СЗА и пружинами от автомобиля ЗАЗ-968. Колесо на полуоси вращается на конце V-образного маятника, сваренного из двух подкосов, которые, в свою очередь, приварены к траверсе, подвешенной в подшипниках скольжения к опорным площадкам рамы прицепа.
На большом подкосе, вблизи гильзы полуоси, имеются опорное кольцо пружины подвески и кронштейн крепления амортизатора. Ответные узлы — на раме прицепа, на треногах.
На стоянке прицеп может быть отсоединен от автомобиля. Чтобы придать ему устойчивость и горизонтальное положение, предусмотрены домкраты. Их четыре — по два с каждой стороны. Из маршевого положения в стояночное они переводятся специальным ключом, похожим на заводную рукоятку. На конце ключа сделан шестигранный торец, который продевается в проушину подъема домкрата и вставляется в головку его ходового винта. Вращением против часовой стрелки лапу опускают до упора в грунт.
Снаружи «Лада-В» окрашена следующим образом: верх светлый, низ темный под цвет машины. Днище прицепа оклеено листом ДВП толщиной 5 мм и покрыто эмалью.
«Лада-В» оборудована электроприборами от автомобиля «Жигули» ВАЗ-2101 (задние фонари). На передней стенке установлены два треугольных катафота белого цвета, на задней — красного.
Прицеп устойчив в движении и маневрировании, достаточно обтекаем аэродинамически. Об этом можно судить по расходу топлива — не более 10 л на 100 км пути. Транспортировать прицеп-дачу можно и в упакованном виде, если он в данный момент не предназначен для жилья. Время на упаковку и подготовку к движению в таком виде не превышает двух часов.
А. ВАСИЛЬЕВ, г. Витебск
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА «ЛАДЫ-В»

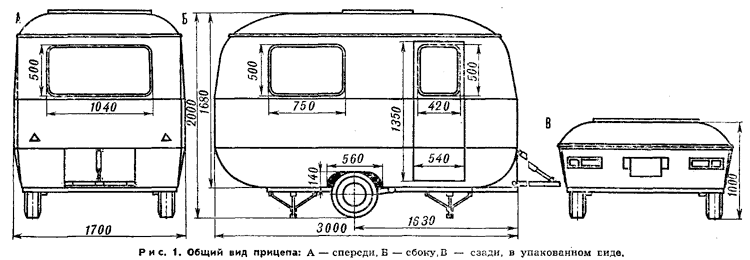

Длина с дышлом, мм — 3850
|
|
Он не только красив внешне, но достаточно комфортабелен внутри: есть тут и «столовая», и «спальня», и «кухням. В то же время конструкция прицепа доступна для самостоятельного изготовления благодаря тому, что он, словно карточный домик, составлен из отдельных панелей, собранных на раме-основании.

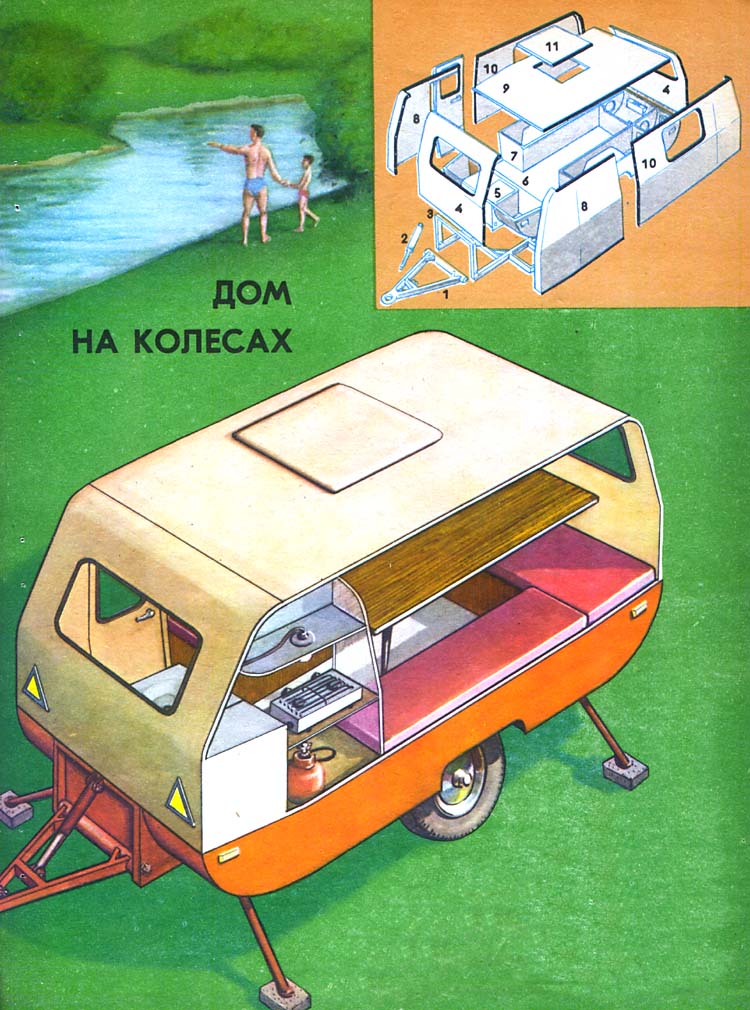

Вверху — основные элементы прицепа-дачи: 1 — дышло, 2 — амортизатор, 3 — рама, 4 — торцевые панели, 5 — герметичная секция, 6 — основание кузова, 7 — основание дивана, 8 — передние боковины, 9 — крышевая панель, 10 — задние боковины, 11 — вентиляционный люк.
|
|

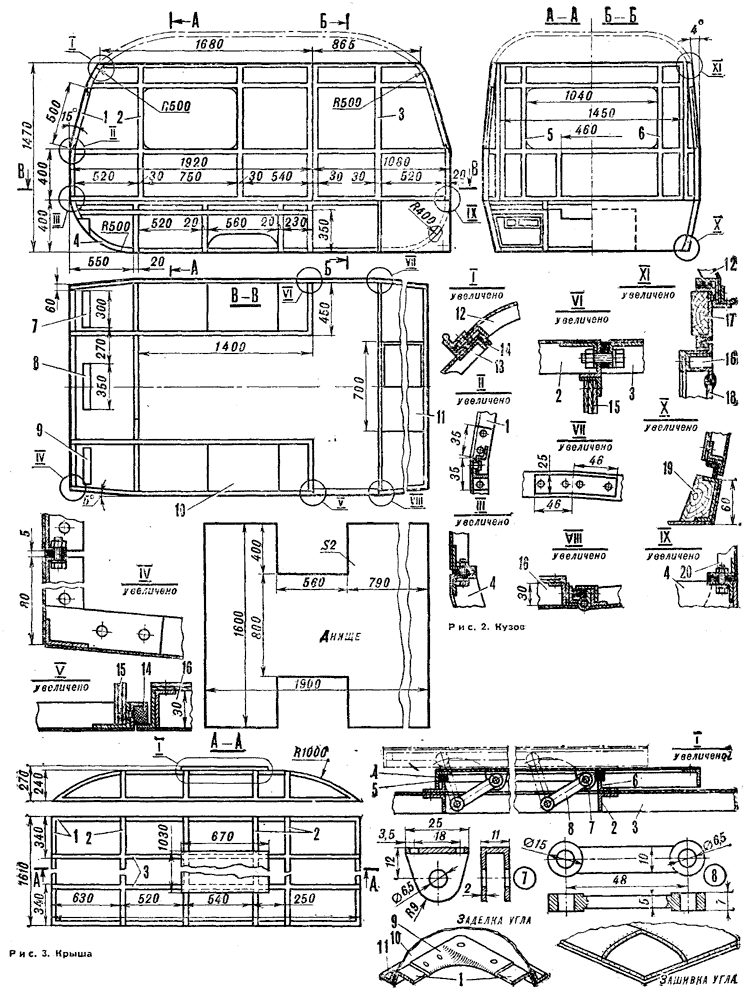

Рис. 2. Кузов: 1 — рамка заднего окна, 2 — каркас задней боковой панели,. 3 — каркас передней боковой панели, 4 — основание кузова, 5 — каркас задней стенки, 6 — каркас передней стенки, 7, 9 — выколотки под подфарники, 8 — выколотка под номерной знак, 10 — колесная ниша, 11 — гермосекция для газовых баллонов, 12 — каркас крыши, 13 — стойка задней стенки, 14 — резиновый уплотнитель, 15 — фанерная перегородка, 16 — дверь, 17 — карниз, 18 — остекление двери, 19 — порожек, 20 — передняя стенка.
Рис. 3. Крыша: 1 — обвязка каркаса, 2 — поперечные шпангоуты, 3 — продольные шпангоуты, 4 — люк, 5 — резиновый уплотнитель, 6 — окантовка люка, 7 — кронштейн, 8 — качалка, 9 — накладка, 10 — обшивка, 11 — водосливной желобок.
|
|

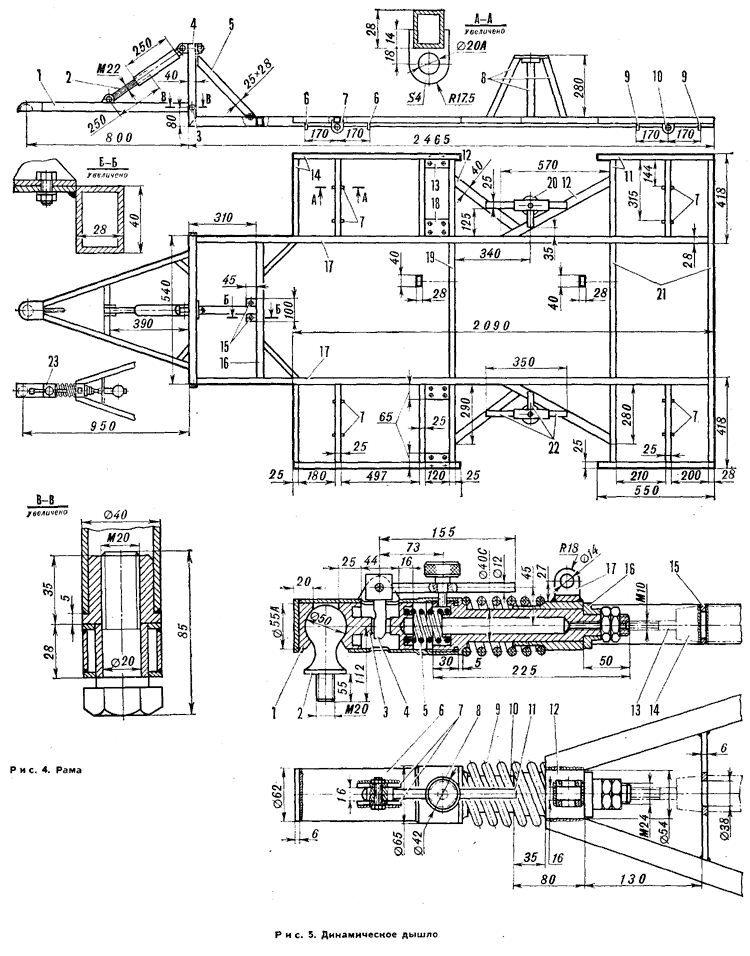

Рис. 4. Рама: 1 — дышло, 2 — тяга, 3 — болт М20 крепления дышла (2 шт.), 4 — П-образный передок, 5 — передний подкос, 6 — проушины подкосов передних домкратов (4 шт.). 7 — петли передних и задних домкратов (8 шт.), 8 — верхний кронштейн амортизатора, 9 — проушины подкосов задних домкратов (4 шт.), 10 — проушина подъема домкрата (4 шт.), 11 — элементы задней обвязки, 12 — задние подкосы, 13, 18 — опорные площадки подвески колес, 14 — элементы передней обвязки, 15 — болты крепления переднего подкоса, 16 — передняя поперечина, 17 — лонжероны, 19 — средняя поперечина, 20 — опорное кольцо пружины подвески, 21 — задние поперечины, 22 — стойки кольца, 23 — динамическое дышло.
Рис. 5. Динамическое дышло: 1 — передний упор, 2 — шаровой шкворень, 3 — задний упор, 4 — крюк, 5 — внутренняя пружина, 6 — корпус сцепки, 7 — проушины рычага. 8 — стопорный винт, 9 — внешняя пружина (демпферная), 10 — ползун, 11 — рычаг, 12 — корпус демпфера, 13 — шток, 14 — тормозной цилиндр, 15 — планка крепления цилиндра, 16 — кольцо. 17 — проушины регулируемой тяги.
|
|

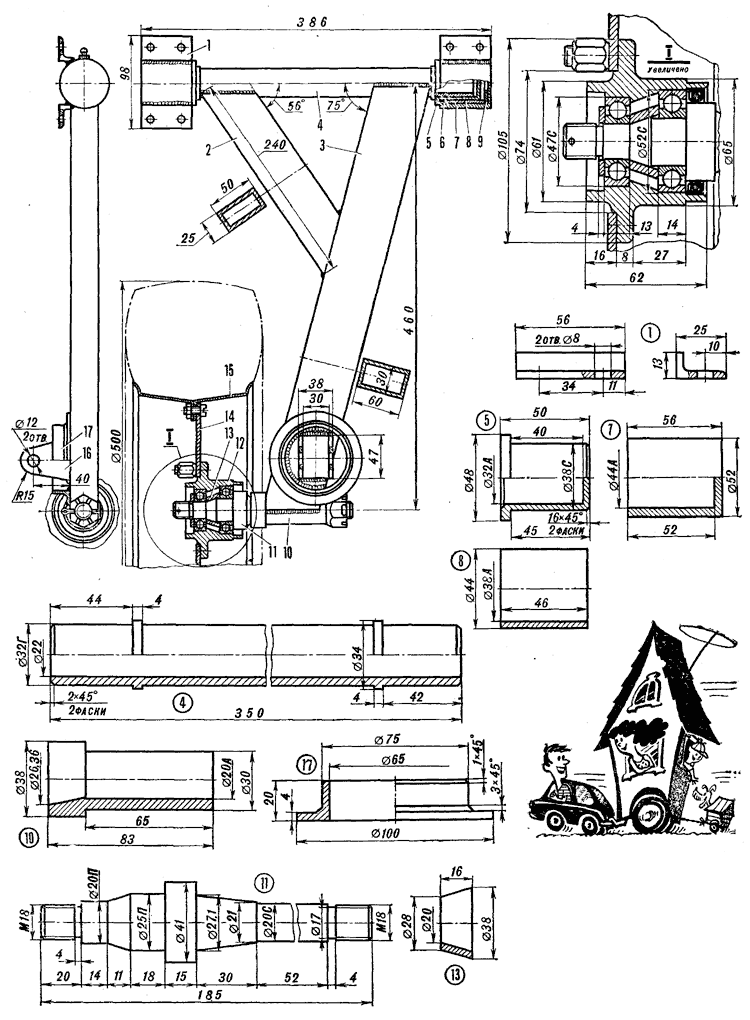

Рис. 6. Подвеска колеса (ступица и диск на виде сбоку не показаны): 1 — уголок, 2 — малый подкос, 3 — большой подкос, 4 — траверса, 5 — внутренний стакан подшипника скольжения, 6 — войлочный сальник, 7 — внешний стакан. 8 — бронзовая втулка. 9 — текстолитовая шайба, 10 — гильза, 11 — полуось, 12 — ступица, 13 — втулка, 14 — диск колеса, 15 — обод, 16 — кронштейн крепления амортизатора, 17 — опорное кольцо пружины подвески. |
|

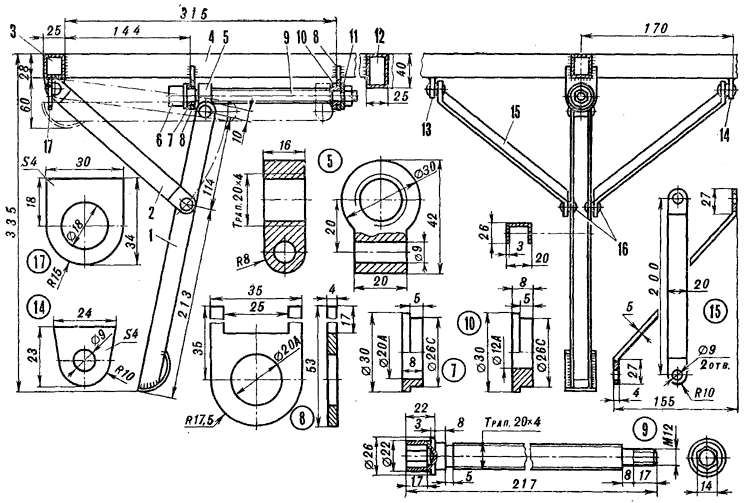

Рис. 7. Стояночный домкрат: 1 — лапа домкрата, 2, 15 — подкосы, 3, 4 — элементы обвязки, 5 — ходовая гайка, 6 — головка ходового винта, 7, 10 — бронзовые втулки, 8 — петли домкратов, 9 — ходовой винт, 11 — шайба, 12 — лонжерон, 13, 14 — проушины подкосов, 16 — заклепки, 17 — проушина подъема домкрата.
