ПРОСЕЛОК - НЕ ПОМЕХА



Что и говорить, мотовелосипед - транспорт популярный. Среди его поклонников встречаются люди любого возраста - от мала до велика. Компактность, легкость, неприхотливость - эти качества мопедов по достоинству ценят их владельцы, особенно рыбаки, охотники, туристы. А вполне доступная цена во многом определяет привлекательность этого вида мототехники для молодежи.

Однако, несмотря на достаточное число марок выпускаемых отечественной промышленностью легких мопедов, у всех подрессорено только одно колесо - переднее. И если при движении по асфальтированным дорогам это не вызывает неудобств, то на проселке отсутствие амортизации заднего колеса становится ощутимым недостатком. Вот почему у нас возникла идея изготовить мопед с подрессориванием обоих колес, что и было реализовано силами конструкторского кружка при учебно-производственном комбинате города Канска.

Главная особенность конструкции нашего мопеда - применение шарнирно-сочлененной стыковки двух основных элементов: рамы и задней маятниковой вилки с подмоторным кронштейном. Благодаря такой схеме, несмотря на амортизацию заднего колеса, последнее жестко связано с двигателем, и приводная цепь не испытывает динамических нагрузок. Причем плечо от оси качания до оси колеса значительно больше, чем до двигателя, поэтому колебания силовой установки незначительны.

Рама мопеда сварена из водопроводных полудюймовых и дюймовых труб. (Конечно, можно применить и более тонкие трубы - например, от велосипедных рам - это позволит заметно облегчить конструкцию. К сожалению, у нас такой возможности не было.) Спереди к раме приварена втулка рулевой колонки от мопеда «Рига-16». От него же и проушины крепления амортизаторов. В задней части рамы установлен багажник, одновременно служащий и дополнительной ручкой для перемещения мопеда. Снизу к раме приварены проушины крепления задней подвески и косынки для подножки от мотоцикла М-105 (допустимо использовать и любые другие).

Маятниковая вилка взята от мопеда «Рига-16», но существенно доработана. Прежде всего в передней части вилки, в месте ее прежней подвески, вварена распорная втулка - отрезок трубы с внутренним диаметр 16 мм. Ось подвески вилки имеет диаметр 10 мм, поэтому на нее с обеих сторон запрессованы втулки из бронзы. Подмоторная рама из водопроводной трубы 3/4'' приварена к поперечине вилки и снизу усилена ребром жесткости из стального листа толщиной 4 мм. К последнему крепится кронштейн под глушитель, однако приваривать его следует после установки двигателя.

В итоге на маятниковой вилке оказалась собранной вся силовая установка вместе с трансмиссией. Получился своеобразный блок - мотор-колесо, выгодно отличающийся от схемы приводов серийно выпускаемых мопедов.

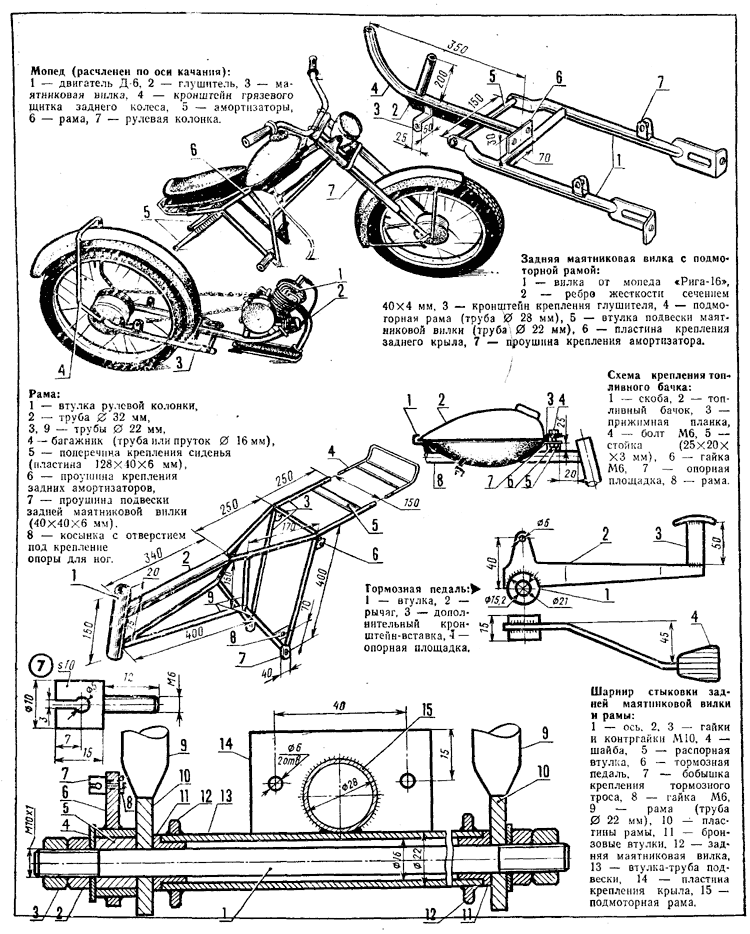

Двигатель применен самый распространенный, марки Д-6, с электрооборудованием. Фара, топливный бак, амортизаторы - от мопеда «Рига-16», сиденье - от «Верховины». Тормоз заднего колеса - колодочный, с тросовым приводом от ножной педали. Последняя заимствована от мотоцикла «Минск», но доработана так, как это показано на рисунке. Конец тормозного троса закреплен с помощью специально изготовленной бобышки. Запуск двигателя пока осуществляется «с толкача», однако в перспективе планируем установить дополнительный педальный привод.

С. КУЗНЕЦОВ,
руководитель кружка, г. Канcк, Красноярский край



Чертежи для печати

Источник: "Моделист-Конструктор" 1988, №3
