ОППОЗИТНЫЙ - ВНЕ КОНКУРЕНЦИИ!

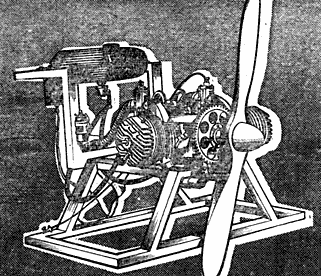

Этот двухцилиндровый двигатель, получивший наименование ДД-700/40, спроектировал и построил руководитель общественного конструкторского бюро «Аэросам» Георгий Дорфман. Мотор получился исключительно удачным: надежным, сравнительно простым, достаточно легким.

Мотор экспонировался на IV Всесоюзном смотре-конкурсе СЛА-87, был одобрен технической комиссией слета.

К сегодняшнему дню построено уже несколько экземпляров таких двигателей, и все они показали практически одинаковые характеристики и стабильно высокую надежность. Сейчас в «Аэросаме» ведется проектирование силовой установки с разборным коленчатым валом и золотниковой системой впуска. Кроме того, строится оппозитный четырехцилиндровый мотор мощностью около сотни лошадиных сил.

При проектировании двигателя ДД-700/40 мы старались максимально упростить конструкцию его узлов, добиться высекай надежности в работе. Чтобы выполнить первое условие, опирались на использование деталей серийных моторов, а для самодельных предусмотрели применение передовых технологических приемов.

Как явствует из названия мотора, его рабочий объем - 700 см³, мощность - 40 л. с. Кстати, последняя характеристика получена не только с помощью расчетов, но и при стендовых испытаниях, частота вращения коленчатого вала при этом составляла 5100... 5600 мин^-1. Масса двигателя без винта, электростартера, зубчатого венца и электронного зажигания равна всего 36 кг - то есть меньше килограмма на лошадиную силу.

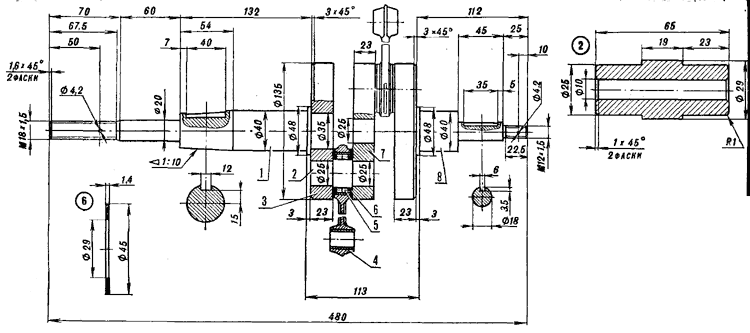

КОЛЕНЧАТЫЙ ВАЛ. Щеки коленвала - из стали марки 30ХГСА. Сначала на токарном станке обрабатываются три совершенно одинаковые заготовки - их диаметр составляет 140 мм, толщина - 23,5 мм. Далее полученные «блины» закаливаются до HRC 33... 38, после чего они шлифуются до толщины 23 мм.

Отверстия в щеках Ø25Н7 и Ø35Н7 растачиваются на координатно-расточном станке. При этом добиваться следует минимальных предельных отклонений в поле допусков в сторону увеличения диаметра.

Цапфы коленчатого вала - из стали 40ХНВА. Заготовки для них вытачиваются с припуском по диаметру 0,5... 0,7 мм, цилиндрический участок Ø40 мм и конус - с припуском 1.5 мм. В заготовках фрезеруются шпоночные пазы и сверлятся контровочные отверстия, после чего эти детали термообрабатываются до HRC 48... 54. Учтите, что при меньшей твердости цапф сальники быстро «съедят» вал. Закаленные заготовки обрабатываются на дробеструйной установке, затем шлифуются цилиндрические участки с диаметрами 35И8, 48, 18 и 12 мм. Резьбу надо нарезать на резьбошлифовальном станке.

Нижние шатунные пальцы - из стали ШХ15. Заготовки следует термообработать до HRC 62... 65.

Сборка коленвала - операция весьма ответственная. Начинается она с того, что нижние шатунные пальцы глубоко охлаждаются в жидком азоте и с помощью винтового или гидравлического пресса запрессовываются в среднюю щеку коленчатого вала.

Далее на одном из пальцев собирается шатунный подшипник и шатун с боковыми шайбами. Чтобы ролики при этом не рассыпались, они фиксируются любым способом. Щека с шатуном также охлаждается в жидком азоте, а в среднее отверстие щеки вставляется пробка; паз в ней должен быть направлен к шатуну. Затем на пробку надевается внешняя щека - в данном случае будет служить направляющей, по которой при запрессовке станет скользить внешняя щека. Чтобы не смять щеки и не согнуть шатунные пальцы, при запрессовке между щеками вкладываются шлифованные проставки толщиной 19 мм.

Такая же операция повторяется и для второй внешней щеки коленчатого вала. Сначала выбивается пробка и вставляется в среднюю щеку с другой стороны, после чего следует глубокое охлаждение двух уже собранных щек с шатунами и напрессовка второй внешней щеки.

Собранный коленчатый вал прошлифовывается в центрах шлифовального станка. Потом на токарном станке протачиваются щеки до Ø 135 мм. Биение вала в местах установки подшипников не должно превышать 0,02 мм.

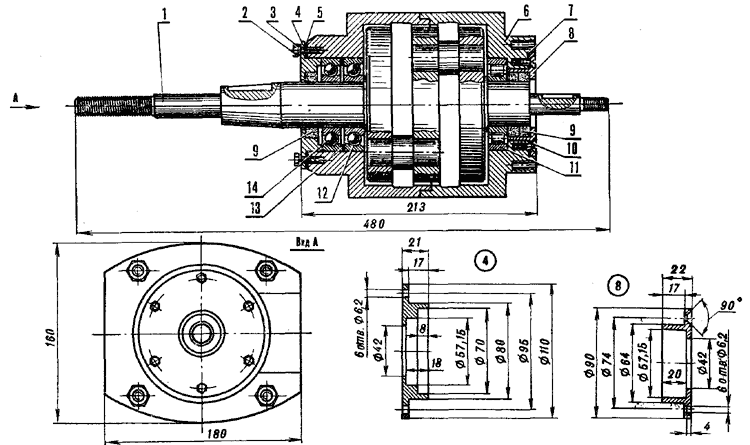

КРЫШКИ КАРТЕРА. Передняя крышка выточена из стали марки 30ХГСА, термообработанной до HRC 33... 38. Покрытие - кадмирование. Задняя крышка - из дюралюминия Д16Т. Сальники - от коленчатого вала двигателя автомобиля ВАЗ.

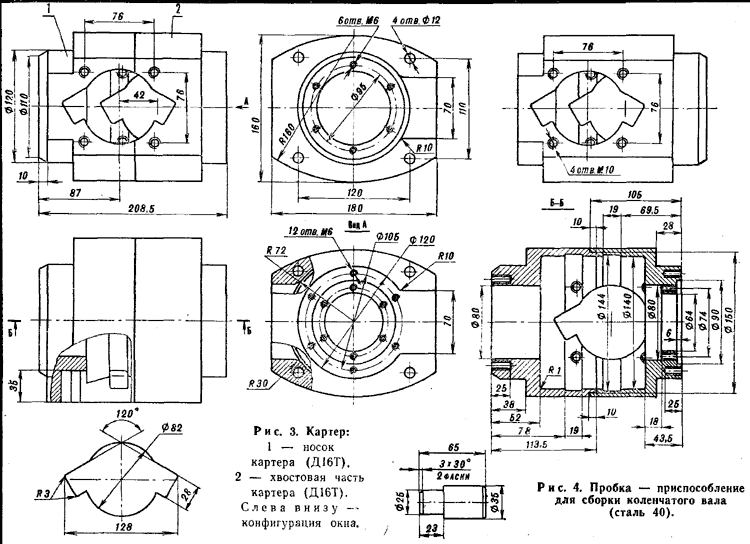

КАРТЕР. Для картера потребуется дюралюминиевая (Д16Т) круглая заготовка Ø210 мм. Заготовки половин картера торцуются и растачиваются изнутри с одной установки. Сверление резьбовых отверстий и растачивание отверстий Ø12Н7 производится на координатно-расточном станке. В крайнем случае эти отверстия можно разделать и на сверлильном станке с последующим развертыванием.

Чистовое фрезерование половин картера можно производить везде, кроме паза с размером 180 мм - там оставляется припуск 2 мм. После фрезеровки половины картера стыкуются с помощью стяжных шпилек, а затем окончательно обрабатывается и указанный паз. Далее на фрезерном станке с использованием поворотного стола выбирают отверстия под цилиндры и шпильки их крепления. Лыски радиусом 30 мм на краях расточек Ø142 мм делаются напильником так, чтобы шатуны не задевали за картер. И последняя операция - анодное оксидирование.

НЕСКОЛЬКО РЕКОМЕНДАЦИЙ. При изготовлении деталей следует добиваться чистоты поверхности, максимально возможной для используемого станочного оборудования. На отверстиях щек маховика необходимо снимать фаски не менее 9,5X45°. Запрессовку следует производить за кратчайшее время, поэтому советуем предварительно потренироваться и тщательно отрепетировать последовательность операций с учетом их особенностей. Запрессовка с подогревом в данном случае не годится - она вызывает необратимые изменения прочности и поверхностной твердости деталей коленчатого вала.

ГОТОВЫЕ УЗЛЫ И ДЕТАЛИ. В двигателе ДД-700/40 используются цилиндры и головки цилиндров ИЖ-П3, карбюраторы типа К-62И, шатуны ИЖ-П с шатунными подшипниками № 822906 и боковыми шайбами, верхние шатунные пальцы с фиксаторами, подшипники №№ 208, 36208 (или 46208), 2208, а также поршни ИЖ-П.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ. На нашем двигателе установлено три комплекта приборов зажигания. Это батарейное электронное, батарейное контактное и резервное магнето типа М27Б, прерыватель которого используется для батарейного зажигания. На двигатель можно установить и магнето М90, дающее две искры одновременно.

Следует отметить, что попытка переделать обычное магнето в двухискровое к успеху не привела - искра получалась «вялой», и такое магнето лишь уменьшало надежность работы двигателя и, соответственно, повышало вероятность его отказа.

Чтобы улучшить охлаждение мотора, рекомендуем семь верхних ребер охлаждения цилиндров профрезеровать до Ø180 мм. Головни цилиндров протачиваются на токарном станке.

На двигателе установлены два топливных насоса от подвесного лодочного мотора «Москва-30». Штуцеры привода насосов можно врезать в каналы перепуска цилиндров или же в картер.

Для его запуска предназначен электростартер СТ-366 от двигателя автомобиля «Запорожец», соединенный с коленчатым валом через зубчатое колесо, прикрепленное к заднему фланцу воздушного винта шестью болтами с резьбой М6. Зубчатое колесо имеет следующие параметры: число зубьев - 91, модуль - 2,5, межцентровое расстояние - 125,0 мм. Имейте в виду, что запускать мотор рывком руки за винт весьма опасно, поскольку при этом приходится прикладывать значительные усилия.

Крепление мотора к раме производится двумя комплектами попарно соединенных между собой Г-образных лапок, надетых на удлиненные концы нижних стяжных шпилек.

На двигатель желательно устанавливать глушители. Потери мощности будут незначительными, а комфортность движения при этом существенно возрастет и снизится пожароопасность.

Г. ДОРФМАН, руководитель общественного КБ «Аэросам», г. Саратов
