ИЗ «ЯВЫ» - ВЕЗДЕХОД

Однако в последние годы появилось множество проектов и конструкций, которые делают мотоцикл поистине всесезонным. Одни устанавливают на них три-четыре камеры от грузовика - и мотоцикл превращается в амфибию, способную не только легко передвигаться по снегу или болоту, но и преодолевать вплавь водные преграды - в данном случае камеры играют роль не только движителя, но и поплавков. Другие - снабжают мотоцикл легкосъемной гусеницей - при этом мотовездеход легко идет по снегу, болоту, преодолевает достаточно крутые подъемы, а при обратной трансформации - замене гусеницы на колесо - вновь обретает качества скоростной шоссейной машины.

Сегодня мы представляем одну из таких двухколесных машин - гусеничную «Яву» минчанина М. Ярошевича.

Гусеничный блок, разработанный мною для мотоцикла «Ява», легкосъемный - смонтировать его на двухколесную машину или заменить вновь на колесо можно всего за четверть часа.

Блок спроектирован с максимальным использованием готовых деталей мотоциклов и практически без применения сварки.

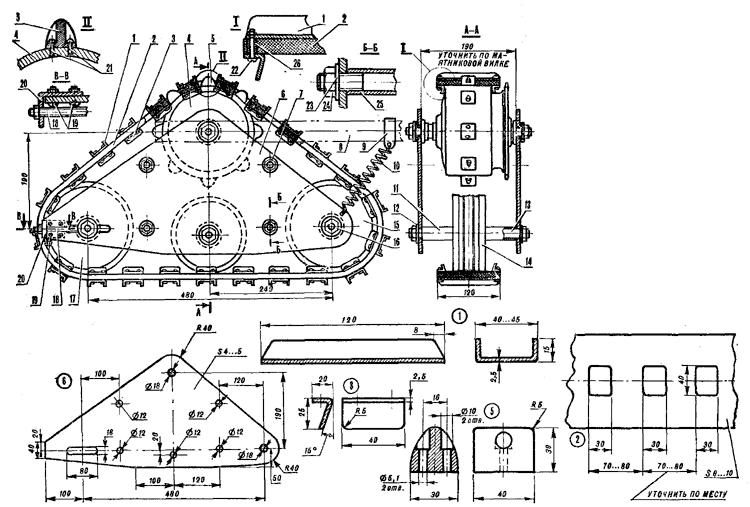

Рама гусеничного блока представляет собой пространственную конструкцию, состоящую из двух щек, вырезанных из листового дюралюминия толщиной 4-5 мм, соединенных шпильками с применением стальных распорных втулок.

Основные опорные катки - это доработанные цельнолитые ступицы мотоцикла «Ява». Доработка заключается в спиливании с их внешней поверхности ребер охлаждения. Дополнительный (центральный) опорный каток - это также ступица колеса, однако совсем не обязательно, чтобы и она была «явской» - подойдет и от мопеда любой марки.

Передний опорный каток закрепляется в раме так же, как и на мотоцикле переднее колесо - с помощью оси диам. 15 мм, на концах которой нарезана резьба М14Х1.25, и двух распорных втулок, вырезанных из стальной трубы с внутренним диаметром не меньше 15 мм и внешним - около 20 мм.

Задний опорный каток установлен в раме подвижно, как и заднее колесо на мотоцикле. Продольные пазы, вырезанные в щеках рамы, позволяют регулировать натяжение гусеницы. При необходимости подвижно можно установить и передний опорный каток - делается это в случаях, когда вытягивание гусеницы излишне велико.

Гусеница изготовлена на основе беговой дорожки покрышки автомобиля УАЗ-469, Следует учесть, что создание гусеничного блока необходимо начинать именно с подбора гусеничного полотна - ведь от него будут зависеть размеры рамы. Советую сразу же подобрать две-три одинаковых покрышки - в принципе подойдут шины с любой степенью износа - лишь бы не было разрывов. Вырезать из покрышки ленту лучше всего заточенным до бритвенной остроты ножом по предварительно сделанной разметке мелом или стеклографом. Хорошие результаты получаются при увлажнении ножа насыщенным раствором обычного хозяйственного мыла. Главное, надо постараться, чтобы не получилось так называемых «зарезов», по которым в процессе эксплуатации гусеница в конце концов разорвется.

Если беговая дорожка имеет глубокий протектор, устанавливать дополнительные грунтозацепы не обязательно. Ну а если гусеница достаточно гладкая, имеет смысл привернуть к ней отрезки швеллера или же тавра с шириной основания 40-45 мм и высотой профиля около 15-20 мм. К этим же профилям крепятся и парные гребни, выгнутые из стальной полосы толщиной 2,5-3 мм и шириной 40 мм. Стыковка грунтозацепов с гребнями и гусеницей - винтами и гайками с резьбой М5. После завинчивания гайки выступающая часть винта откусывается и расклепывается.

Ведущее колесо гусеничного блока - это также доработанная ступица «явского» колеса. У нее спилены ребра охлаждения и установлены на винтах дюралюминиевые зубья с шагом 45°. Ширина каждого - 40 мм, крепятся они к ступице винтами с резьбой M5 с контровкой эпоксидным клеем.

При проектировании гусеничного движителя особое внимание обратите на соответствие шага, с которым установлены зубья на ведущем колесе, с шагом отверстий на гусенице. Если при расчетах окажется, что при восьми зубьях не обеспечивается кратность передачи на гусеничный движитель - то есть количество грунтозацепов и соответственно отверстий в гусенице не делится на количество зубьев в колесе, то их число необходимо изменить на единицу в одну или другую сторону и пересчитать количество грунтозацепов и отверстий.

Для установки блока на мотоцикл следует изготовить более длинную заднюю ось в соответствии с шириной рамы и толщиной двух втулок. Передняя часть гусеничного блока подтягивается к маятниковой раме двумя работающими на растяжение пружинами - это обеспечивает лучшую проходимость и устойчивость машине.

Использование лыжи вместо переднего колеса вряд ли целесообразно. Дело в том, что управляемость мотоцикла при этом оказывается неудовлетворительной. Особенно она ухудшается, когда одноколейный вездеход движется по накатанной дороге или выезжает вдруг на обледенелый участок. В будущем хочу сделать мою «Яву» полногусеничной, установив аналогичный блок и вместо переднего колеса.

М. ЯРОШЕВИЧ, г. Минск
