ВЕЛОМОБИЛЬ ДЛЯ МАЛЫШАИдея сконструировать детский веломобиль возникла у меня не случайно. Дело в том, что все выпускаемые в настоящее время детские веломобили не лишены недостатков. Представление об идеализированном детском веломобиле складывается, на мой взгляд, из следующих функциональных особенностей: разборность конструкции; сходство с автомобилем; удобство эксплуатации и хранения; максимальный комфорт для ребенка.
В розничную торговую сеть поступает детский веломобиль, представляющий собой близкую копию корпуса автомобиля. Его основными недостатками являются громоздкость, значительный вес, наличие неоправданных, с точки зрения кинематики, элементов ножного привода и рулевого управления, которые снижают КПД и повышают энергозатраты пассажира. Кроме этого, конструкция веломобиля неразборна, что усложняет его транспортировку и хранение. Существует также модель веломобиля «Зайчик», представляющая собой открытую раму с подвижным регулируемым сиденьем. Недостатки конструкции те же: она неразборна; имеет сложный привод, преобразующий возвратно-поступательные движения во вращательные; веломобиль с трудом преодолевает естественные препятствия.
Создавая свой веломобиль, я стремился к ликвидации всех перечисленных недостатков. В результате работы была подана заявка на изобретение.

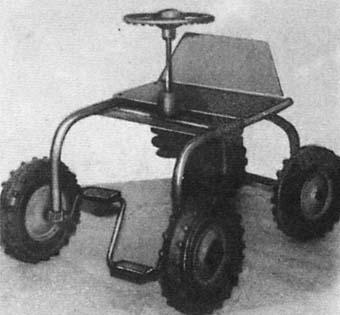

Предлагаемая конструкция веломобиля предназначена для активного досуга и физического развития детей в возрасте от 2 до 5 лет. Конструктивно веломобиль состоит из двух симметрично изогнутых рам, скрепленных друг с другом при помощи разборного соединения в рулевом механизме. Передняя рама представляет собой П-образную конструкцию, на свободных концах которой установлены опоры, изготовленные из твердых пород дерева (или из капрона) и играющие роль подшипников. В опорах закреплен коленчатый вал с педалями и колесами. Задняя рама — это изогнутая V-образная конструкция с опорами, осью и колесами. В средней части задней рамы имеется перекладина со штырем, входящим в ответную часть — опору качения на передней раме.
|
|
Основные элементы рам — трубки от раскладушек. Сварка в конструкции почти не применялась. Все основные соединения выполнены на винтах или заклепках. Приводной коленчатый вал изготовлен из стального прутка Ø10 мм. Колеса и руль пластмассовые, заимствованы от детского велосипеда «Трактор»; от него же взята и задняя ось. Рулевой механизм и опора качения передней рамы выполнены на подшипниках. Сиденье согнуто из винипласта и крепится к передней раме в зависимости от роста ребенка. Трубчатая конструкция веломобиля придает ему сходство с автомобилем типа «багги». Наличие широкого сиденья со спинкой, вертикальный вал руля, руль со звуковым сигналом, наконец, наличие четырех колес — все это вместе взятое дополняет «автомобильный» вид конструкции.
Главное достоинство веломобиля — это возможность его быстрой разборки и сборки. Для разборки необходимо отсоединить поводок рулевого механизма от вершины V-образной рамы, повернуть ее на угол более 45° и вытолкнуть из опоры на перекладине. Расстояние между колесами выбрано таким, чтобы в сложенном положении они не мешали друг другу. «Переламывание» веломобиля происходит сначала вокруг вертикальной оси, а затем — со сдвигом вниз — горизонтальной.
|
|

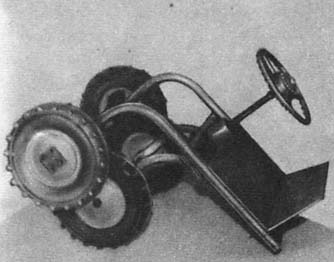

Веломобиль в сложенном состоянии. Руль не откинут.
При сборке веломобиля передняя и задняя рамы соединяются между собой таким образом, чтобы штырь вошел в опору качения. Затем, поворачивая V-образную раму относительно штыря, нужно передвинуть защелку к поводку рулевого механизма и соединить их между собой. После этого веломобиль устанавливается на колеса. Все, веломобиль готов.
Веломобиль обладает неплохой проходимостью, его переднеприводная конструкция позволяет свободно переезжать препятствия высотой с половину колеса.
Малая масса веломобиля — 12 кг и небольшие габариты в сложенном состоянии позволяют решить все проблемы, связанные с транспортировкой и хранением его в городской квартире.
С. КОВАЛЕВ, инженер
|
|

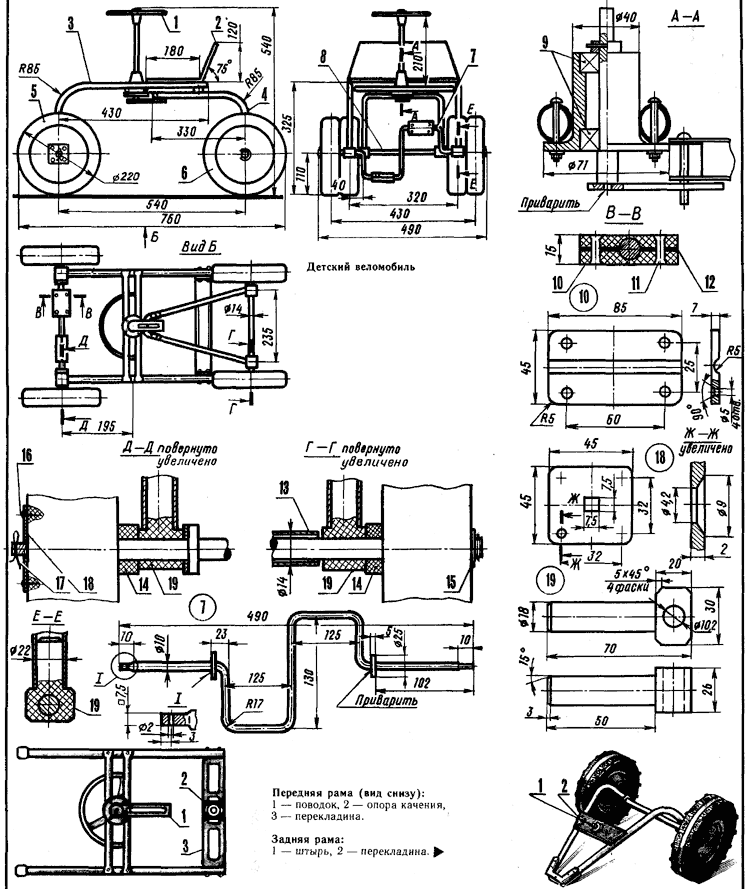

Детский веломобиль: 1 — рулевой механизм, 2 — сиденье, 3 — передняя рама, 4 — задняя рама, 5 — переднее колесо, 6 — заднее колесо, 7 — коленчатый вал, 8 — задняя ось, 9 — подшипники, 10 — щека педали, 11 — заклепка, 12 — картонная прокладка, 13 — распорная трубка, 14 — распорная шайба, 15 — стопорное кольцо, 16 — шуруп-саморез, 17 — шплинт, 18 — накладка, 19 — опора.
