"ПАТРУЛЬ" - ТРЕХКОЛЕСНЫЙ СНЕГОХОД

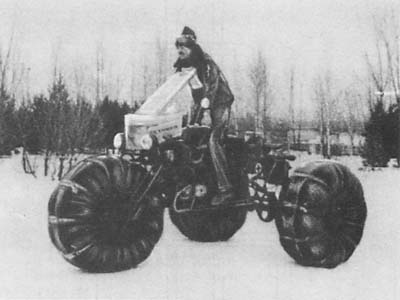

И вот наконец он создан - наш первый вездеход, который получил название «Патруль». Дело в том, что при разработке конструкции мы хотели сделать его патрульной машиной для охотников, егерей, лесников. Предполагали также использовать хорошие ходовые качества вездехода для доставки буровой установки к водоемам в период так называемых заморов, когда спасение рыбы на озерах и других водоемах немыслимо без перфорирования ледяного покрова.
В разработке пневмохода активное участие принимали ребята из школ и ПТУ нашего города - Милютин Андрей, Иванов Олег, Пауткин Алеша, Сапожников Саша и другие.
Расскажу подробно о конструкции вездехода «Патруль». Его мы сделали из списанного мотоцикла «Урал». Перебрали все его узлы и агрегаты, восстановили двигатель М 67-36 мощностью 36 л. с. Основой конструкции вездехода стала рама мотоцикла, к которой приварена дополнительная рама. Один из стыков располагается на верхнем горизонтальном участке рамы мотоцикла в районе кронштейнов амортизаторов, в зоне изгиба труб рамы мотоцикла.

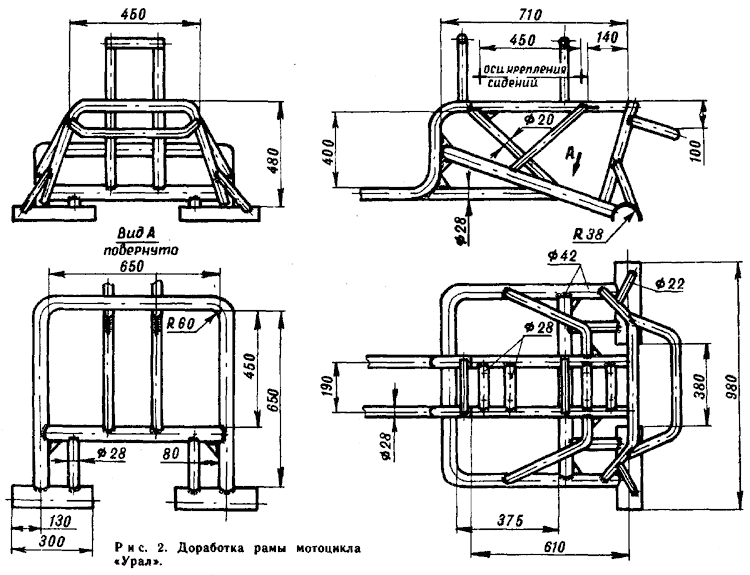

Главным несущим элементом дополнительной рамы является дуга, согнутая из трубы диам. 42 мм. Жесткость ее обеспечивается также трубами, образующими прочный треугольник, дополнительной распоркой из трубы диам. 42 мм и четырьмя подкосами верхнего пояса рамы. Такая сложная ферма потребовалась для того, чтобы грамотно распределить массу вездехода по колесам, разместить на снегоходе третьего пассажира.
Сиденья на вездеходе мотоциклетного типа (штатные), без всяких переделок; способ их крепления такой же, как и на мотоцикле. Они разнесены друг от друга с учетом среднего роста человека и удобства посадки. Заводские ручки сидений заменены жесткими стойками с перекладинами длиной 240 мм, за которые очень удобно держаться. Между последним и предпоследним сиденьем под верхним поясом рамы установлен инструментальный ящик; на нем крепится медицинская аптечка. За передним сиденьем на кронштейне установлена вместо аккумуляторов канистра емкостью 2,5 л с маслом для двигателя. Задняя часть рамы верхнего пояса завершается дугой, под которой установлен резервный топливный бак емкостью 7 л.
Задний мост по конструкции очень прост и доступен для изготовления. Основное требование при его сборке - точность и соосность полуосей. Поэтому бугельная дуга приваривается к ним уже после сборки. Полуоси - от автомобиля ГАЗ-69 (длинные), или, что несколько лучше, - от «Волги» ГАЗ-21: при использовании последних диск колеса можно сразу надеть на шпильки (а полуось ГАЗ-69 соединяется с диском через дополнительный фланец]. Полуоси проточены по диаметру 80 мм, посажены в закрытые подшипники (№ 180206) и собраны в карданную трубу (от ГАЗ-63) наружным диаметром 76 мм. Каждая полуось вращается в четырех подшипниках (по два с каждой стороны), что обеспечивает узлу длительную и надежную работу.
Правая и левая половины моста стыкуются в шлицевых втулках, установленных внутри ведомой звездочки. Шлицы на полуосях дорезаются и по ним вытачивают шлицевые втулки для ведомой звездочки. Последняя имеет 56 зубьев, ее диаметр 336 мм, а ведущая, смонтированная на редукторе главной передачи - 28 зубьев (обе звездочки вместе с цепями - от списанного комбайна). Передаточное число заднего моста по отношению к главной передаче составляет 2:1.
Задний мост закрепляется на раме хомутами при помощи болтов с резьбой М10. После совмещения продольных осей ведущей и ведомой звездочек на заднем мосту привариваются ограничивающие ушки, препятствующие перемещению моста по сегментам при больших нагрузках.
Пневмокамеры подошли от тракторных прицепов типа 1 ПТС-9 или 3 ПТС-12 (они используются с тракторами «Кировец» или Т-150). Диаметр колеса мы ограничили продольным ремнем шириной 150 мм, а его толщину десятью поперечными ремнями шириной 50 мм и длиной 1300 мм. Диски колес автомобильные - от УАЗ-469. Пришлось, правда, их максимально облегчить - высверлить или выфрезеровать ряд отверстий. Давление в колесах - не выше 0,3 кг/см2, а при езде по мягкому снегу и того меньше. При установке колеса на диск поверх камеры надевается покрышка, сделанная из такси же камеры, разрезанной по ее меньшей окружности.
Первоначально мы сделали неподрессоренную переднюю вилку, однако из-за жесткости хода колеса при движении снегохода от нее пришлось отказаться. Новый вариант - с телескопическими амортизаторами. Перья мы использовали от мотоцикла «Урал», укоротили их на 50 мм, а затем запрессовали в трубы основания вилки. Перья зафиксированы сварочными точками - электрозаклепками. В нижней части перьев хомуты срезаны и вместо них приварены другие, под ось 036 мм. Ось переднего колеса вездехода - из перьев передней вилки мотоцикла, соединенных длинной осью от заднего колеса мотоцикла. Один ее конец вставлен в трубу и зафиксирован электрозаклепками, а другой заворачивается во втулку с резьбой. Втулка запрессована и закреплена также электрозаклепками.
Ступица колеса вместе с тормозным механизмом не переделывалась. Диск колеса крепится на ступице сваркой: с одной стороны - к фланцу диам. 105 мм, а с другой - к тормозному барабану. Тормозной механизм удерживается от проворачивания при торможении стопором. Последний надевается на ось и плотно входит в паз суппорта; сам же стопор крепится на перья вилки хомутиком и двумя винтами М6. На вилке имеются также два кронштейна для установки двух дополнительных фар.
Редуктор главной передачи вместе со ступицей колеса оставлен без изменения. К ступице колеса (к маленькому ее фланцу) приваривается специально выточенная шайба, а на нее посажена и привернута ведущая звездочка (Z=28) (в случае использования для вездехода колес другого диаметра придется подобрать другую ведущую звездочку). Цепь имеет натяжное устройство - это маленькая звездочка (Z=10), установленная в швеллере с продольным отверстием, который приварен к поперечной трубе основной дуги.
Наш вездеход имеет передний лобовой щиток, он хорошо защищает от ветра. Руль для удобства удлинен до 1 метра; сверху на нем - поперечная траверса, на которую и опирается лобовой щиток. На вездеходе установлены фары, указатели поворота, стоп-сигналы и габаритные огни. Тормозная система с приводом на все три колеса позволяет при необходимости быстро останавливаться даже на самой скользкой дороге. Для надежной работы двигателя и его запуска на нем установлено магнето. Электрооборудование 12-вольтовое, с генератором постоянного тока и реле-регулятором РР-24Г-2. Аккумулятора на нашем вездеходе нет, генератор обеспечивает работу двигателя уже при 700 оборотах в минуту. Надежные тормоза, наличие светотехнических приборов, эргономика в соответствии с требованиями ГОСТа для мотоциклов - все это дает возможность использовать машину зимой и на дорогах нашего города.
"Патруль" мы изготовили в 1988 году; в нем применены самые проверенные и надежные в работе узлы от серийных мотоциклов и автомобилей. Эксплуатация вездехода показала высокую его надежность. На скользком льду или дороге он оказался очень устойчивым благодаря блокировке полуосей заднего моста. Вездеход легко преодолевает крутые подъемы; мощности двигателя с большим запасом хватает для перевозки трех человек по плотному снегу, буксировки лыжников.
Масса вездехода около 400 кг, поэтому использовать его на рыхлом снегу глубиной свыше 50 см затруднительно. Это обстоятельство вынуждает вместо переднего колеса ставить две лыжи. Скорость вездехода на плотном снегу до 100 км/ч, расход горючего 8-9 л на 100 км.
Были сомнения насчет управляемости: ведь мы не использовали дифференциал. Но вездеход оказался на редкость послушным и легким в управлении на снегу: моему сыну 8 лет, однако даже он уверенно справляется с машиной.
И еще одна давно забытая «новинка» в нашем вездеходе - это устройство для подкачивания колес. Вместо свечи в один из цилиндров заворачиваем штуцер, внутри которого стоит обратный клапан, отрегулированный на давление 0,5 атм. На конце штуцера - шланг. Мы запускаем двигатель на одном цилиндре и накачиваем любое колесо.
О. ТОЛСТОВ, п. Дорожный, Медведевского р-на Марийской АССР
|
|

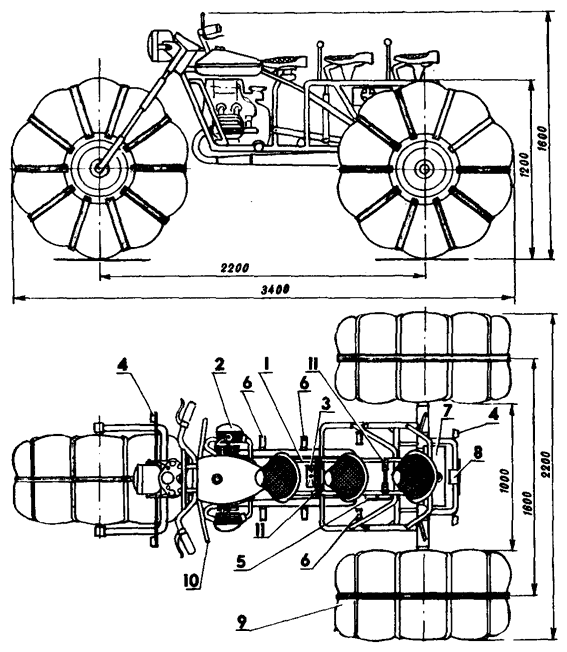

Рис. 1. Пневмоход «Патруль» на базе мотоцикла «Урал»: 1 - рама пневмохода, 2 - двигатель, 3 - канистра для масла, 4 - указатели поворота, 5 - аптечка, 6 - подножки водителя и пассажиров, 7 - дополнительный топливный бак, 8 - стоп-сигнал, 9 - колесо, 10 - дуги безопасности, 11 - опорные рукоятки пассажиров. |
|

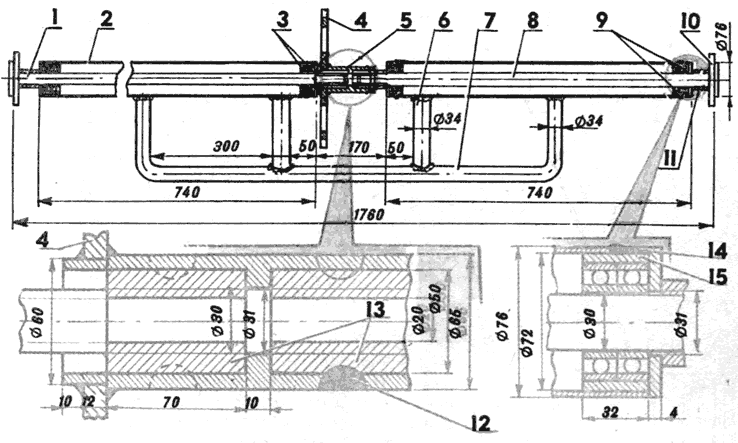

Рис. 3. Задний мост пневмохода «Патруль»: 1 - полуось (от автомобиля ГАЗ-69, проточена до диам. 30 мм), 2 - чулок (стальная труба диам. 76X2 мм), 3 - подшипники (№ 180206), 4 - ведомая звездочка (Z=56), 5 - втулка звездочки, 6 - стойка бугеля (труба диам. 34 мм), 7 - дуга бугеля (труба диам. 34 мм), 8 - полуось (от автомобиля ГАЗ-69, проточена до диам. 30 мм), 9 - подшипники (№ 180206), 10 - фланец, 11 -распорная втулка, 12 - электрозаклепка, 13 шлицевые втулки, 14 - электрозаклепка, 15 - втулки под подшипники. |
|

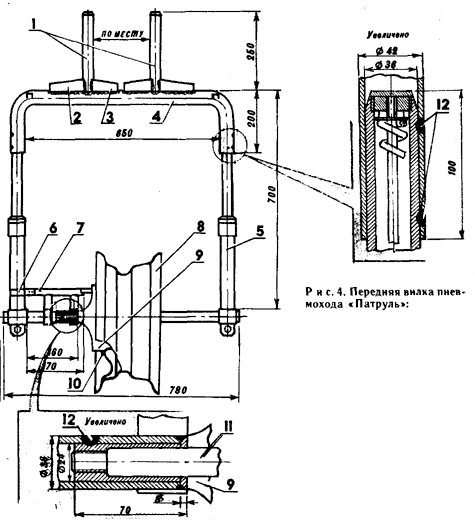

Рис. 4. Передняя вилка пневмохода «Патруль»: 1 - перья вилки, 2 - усиливающая косынка (внешняя), 3 - усиливающая косынка (внутренняя), 4 - верхняя дуга вилки (труба диам. 42Х3 мм), 5 - телескопические амортизаторы (от мотоцикла «Урал», укорочены сверху на 50 мм), 6 - хомут стопора суппорта, 7 - стопор, 8 - диск колеса (от автомобиля УАЗ-469, облегчен высверливанием отверстий), 9 - ступица колеса (от мотоцикла «Урал»), 10 - точечный сварочный шов (шаг - 20 мм), 11 - ось переднего колеса (используется ось заднего колеса мотоцикла «Урал»), 12 электрозаклепки.
