КУЛЬТИВАТОР? ПОЖАЛУЙСТА!

В переводе с латинского языка слово «культивация» означает «обрабатывание», «возделывание». Если же объяснять подробнее, то это процесс рыхления ранее уже обработанной почвы с одновременным подрезанием корневой системы сорняков.

Но культивация важна не только для борьбы с сорняками. Рыхление улучшает воздушный и водный режимы почвы, что, в свою очередь, усиливает деятельность почвенных микроорганизмов, создает условия для дружного прорастания семян культурных растений.

Предлагаем четыре простые конструкции ручных культиваторов, которые облегчат подготовительные работы в совхозном или колхозном саду, теплице, на пришкольном или приусадебном участке.

Посмотрите на рисунок 1. Таким культиватором удобнее всего пользоваться в теплице, в саду, на огороде - везде, где трудно развернуться с большой техникой. Ширина захвата его рабочего органа всего 200 мм. Ручкой служит труба диаметром примерно 24 мм, ее длина подбирается по росту. Нижним концом ручка вставлена в массивную деревянную ось, к ней крепятся другие детали культиватора и рабочий орган. Ось приподнята над поверхностью почвы и опирается на два колеса Ø200 мм, вырезанных из металлического листа толщиной 3 мм. Колеса крепятся двумя шпильками М10 и четырьмя гайками.

Рабочий орган или нож - это стальная пластина толщиной 3 мм, согнутая в виде буквы П с широкой горизонтальной частью. Он посажен свободно, но два штифта, ввернутые в ось, ограничивают его отклонения от вертикали на ±20 . Нож остро заточен с обеих сторон.

Пользоваться культиватором следует так. Инструмент поставьте на землю. С силой надавите на ручку и потяните культиватор сначала на себя, при этом нож заглубится в почву на 30-40 мм; потом от себя - нож останется на той же глубине, но повернется в другую сторону. В таком положении он будет подрезать поверхностный слой почвы вместе с корневой системой сорняков.

На рисунке 2 показан зубчатый культиватор. С его помощью поверхностный слой почвы обрабатывается несколько иначе: зубья вонзаются в землю и переворачивают комья. Так они подрезают корни сорняков и одновременно рыхлят, насыщая почву воздухом.

Культиватор состоит из пяти тяжелых стальных «блинов», три из которых снабжены изогнутыми зубьями. «Блины» надеты на стальную ось Ø16 мм и длиной 320 мм. На концах оси установлены втулки - подшипники скольжения, впрессованные в цапфы. К выступающим концам цапф прикреплены стальные скобы, сходящиеся на ручке.

Стальные «блины» и ось выточите на токарном станке. В боковых поверхностях трех из них просверлите по пять радиально расположенных глухих отверстий-гнезд Ø10,1 мм. Зубья изготовьте из стального прутка Ø10 мм и вставьте в гнезда. Затем просверлите сквозные отверстия Ø 5,1 мм под пятимиллиметровые заклепки. Раззенкуйте их так, чтобы головки заклепок оказались заподлицо.

Собрав «блины», навесьте их на ось, затем установите шайбы, цапфы с подшипниками и гайки. Выступающие за гайки концы оси расклепайте.

На рисунке 3 вы видите дисковый культиватор. Им разбивают крупные комья почвы, боронуют и одновременно выравнивают поверхность участка.

Основа культиватора - сферические диски, приваренные попарно к втулкам, надетым на оси. Концы осей фиксируются шплинтами в большой и малой скобах.

В центре большой скобы сделан уступ, через который пропущена труба Ø30 X 2 мм с Т-образной перекладиной и рукоятками на конце. К малой скобе приварен шток Ø24 X 2 мм и длиной 250 мм. В него ввинчен стержень Ø16 мм, конец которого, снабженный гайкой-барашком М16, выступает над перекладиной.

Наиболее трудоемки в изготовлении диски. Их необходимо выковывать из плоских стальных заготовок Ø220 мм и толщиной 4 мм. Чтобы диски получились сферическими, нужно, используя молоток с полукруглой головкой, короткими, но сильными ударами, начиная от центра и далее, двигаясь по спирали, «растягивать» металл на наковальне. Заготовки приобретут сферическую поверхность. Работа считается законченной, если глубина образовавшихся чаш станет примерно 30 мм. Остается заточить их края на наждака, а центральные отверстия рассверлить до Ø20 мм.

Во время работы угол установки дисков по отношению и направлению движения культиватора можно менять с помощью гайки-барашка на перекладине. Вращением ее по направлению часовой стрелки стэржень подтягивается кверху. Большая скоба при этом слегка прогнется, словно пластинчатая пружина, и угол установки дисков изменится.

На рисунке 4 представлен еще один культиватор. Его основные детали: колесо, ось, две трубчатые ручки с распоркой, кронштейны крепления сменных почвообрабатывающих орудий.

Колесо Ø250-300 мм состоит из обода (стальной полосы шириной 40 и толщиной 4 мм), четырех спиц из прутка Ø8 мм и ступицы с отверстием под ось Ø18 мм. Спицы соединены со ступицей резьбой, а на ободе расклепаны. Если не удастся изготовить такое колесо самостоятельно, используйте готовое, например, от детской коляски или велосипеда.

Диаметр трубчатых ручек 22-30 мм. К нижним концам их приварите втулки соединения с осью. Вместо втулок можно расплющить концы труб на длине 60-70 мм и просверлить отверстия Ø14 мм под ось.

Распорку согните из такой же трубы и соедините с ручками четырьмя болтами М8. Чтобы удобнее было пользоваться культиватором, на распорку наденьте резиновый шланг, а на ручки намотайте изолированный электропровод.

Кронштейны крепления сменных орудий изготовьте из стального бруса сечением 15 X 25 мм. Приварите к ним стальные втулки с отверстием под держак сменных орудий.

Сменные орудия - стрельчатые лапы с шириной захвата 60, 70, 80, 90 и 100 мм и зубчатый рыхлитель. Их устанавливают в зависимости от вида сельскохозяйственных работ, твердости почвы и размера междурядий.

В. ФРОЛОВ, инженер

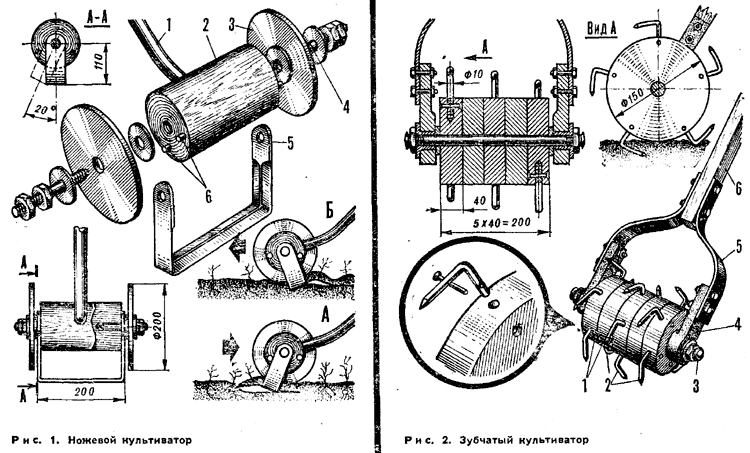

Рис. 1. Ножевой культиватор: 1 - ручка, 2 - ось, 3 - левое колесо, 4 - шпилька, 5 - нож, 6 - штифты-ограничители; А - заглубление ножа (левое колесо условно снято), Б - рабочий ход.

Рис. 2. Зубчатый культиватор: 1 - «блины», 2 - зубья, 3 - ось, 4 - цапфа, 5 - скоба, 8 - ручка.

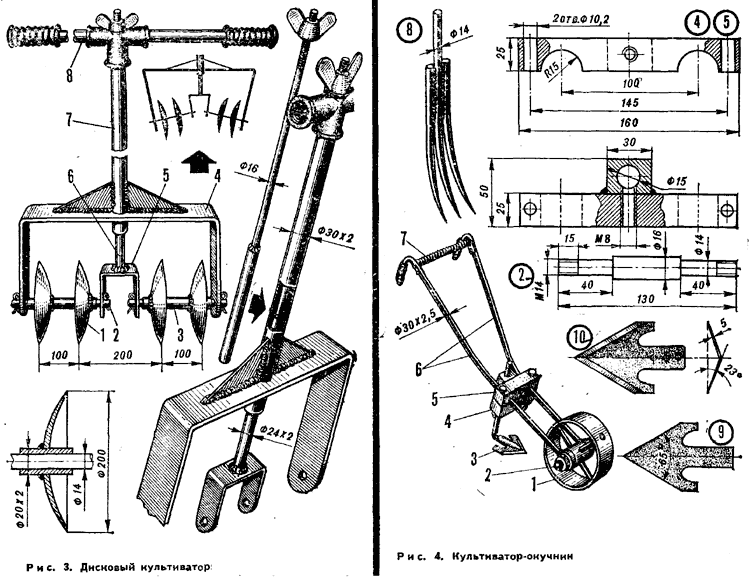

Рис. 3. Дисковый культиватор: 1 - диск. 2 - ось, 3 - втулка, 4 - большая скоба, 5 - малая скоба, 6 - шток. 7 - труба, 8 - перекладина с ручками.

Рис. 4. Культиватор-окучник: 1 - колесо, 2 - ось. 3 - стрельчатая лапа, 4. 5 - кронштейны крепления сменных орудий. 6 - трубчатые ручки, 7 - распорка, 8 - зубчатый рыхлитель, 9 - заготовка, 10 - готовая стрельчатая лапа.
