ЭЛЕКТРИЧЕСКАЯ ТЕРКА

Измельчить на ручной терке даже десяток морковок - дело трудоемкое, а если требуется приготовить корм для домашних животных, перерабатывать помногу овощей, фруктов? Я вышел из положения с помощью несложной электрической терки.

Применил электродвигатель мощностью около 200 Вт, с номинальной частотой вращения вала 1400 об/мин. (Вполне подойдет двигатель от бытового электроточила; можно использовать и трехфазный асинхронный, с конденсаторной схемой включения в однофазную сеть.)

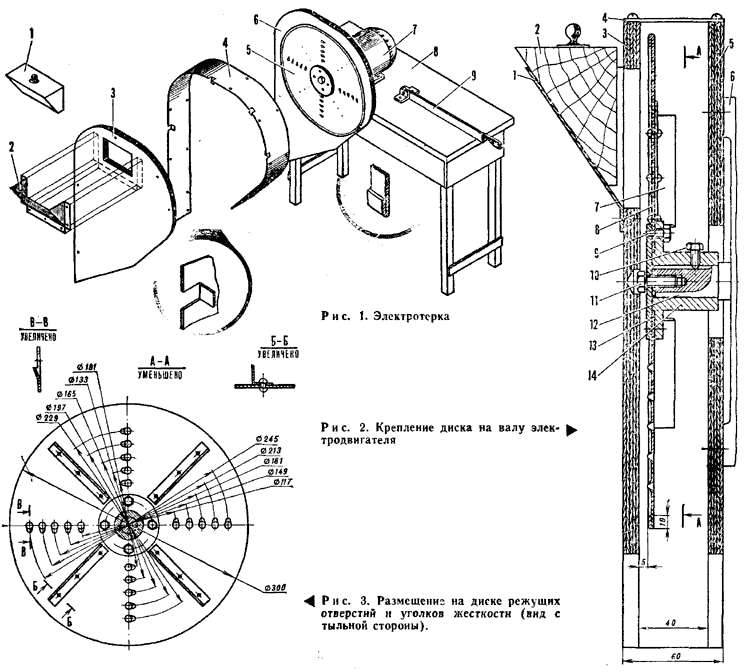

Рабочий орган терки - круглый стальной диск толщиной 1,5 и наружным Ø300 мм. Режущие кромки в диске образуются при выдавливании краев отверстий Ø8 мм, просверленных в диске во взаимно перпендикулярных направлениях. Каждый ряд содержит 5 отверстий, расположенных с интервалом 16 мм, причем со смещением в радиальном направлении по отношению к соседнему ряду на 1/2 интервала. Таким образом, получаются две группы режущих кромок, полностью перекрывающих рабочую зону шириной 80 мм. Для получения иной степени измельчения потребуется диск с отверстиями другого диаметра. Жесткость диска в осевом направлении усилена двойной завальцовкой края, а с тыльной стороны - радиальной установкой четырех стальных или дюралюминиевых уголков.

Закреплять диск на валу электродвигателя удобнее на посадочной втулке. В ее фланец с внутренней стороны вворачиваются четыре коротких болта, на цилиндрические хвостовики которых, как на штифты, насаживается терочный диск. На валу втулка фиксируется радиальным болтом, входящим хвостовиком в шпоночный паз, и осевым - через прижимную шайбу. Направление вращения вала двигателя - против часовой стрелки.

Кожух терки состоит из двух фанерных пластин толщиной 10 мм, в одной из них вырезается отверстие под вал, а во второй - загрузочное окно. Последнее выходит в бункер, согнутый из металлического листа, и снабжено деревянным клином - для безопасной подачи корнеплодов к вращающемуся диску. Боковины кожуха соединяются по периметру металлической полосой так, чтобы снизу образовалось выходное окно.

Крепить кожух лучше всего прямо на корпусе двигателя, если же он не имеет посадочного фланца, то несущую боковину следует прочно зафиксировать на горизонтальной опоре двигателя - небольшом устойчивом столике. На его рабочей доске полезно приладить и резак для предварительного измельчения плодов.

А. РЕЗНИК, г. Пологи, Куйбышевская обл.
