С развитием в нашей стране кооперативов постоянно растет число желающих приложить свои знания и умения в сельскохозяйственной сфере, например, в создании пасеки, выращивании кроликов или разведении домашних птиц. Но одного энтузиазма тут явно недостаточно - необходимо еще иметь и соответствующее оборудование, скажем, те же ульи, клетки, инкубатор. Но вот беда, купить готовое оборудование порой очень трудно, а часто просто невозможно. И тогда приходится все делать своими руками.
Тем, кто хочет заняться разведением цыплят, мы предлагаем самостоятельно построить инкубатор-полуавтомат.
Прежде чем приступить к постройке инкубатора, определите, на какое количество яиц он должен быть рассчитан. При емкости до 100 яиц можно изготовить как простейший, так и полуавтоматический инкубатор; при большей загрузке конструкция его усложняется.
Сначала определяется количество яиц на одну закладку. Следует сказать, что куриные яйца можно закладывать в инкубатор «конвейером» с интервалом в 21, 7 или 3 дня. Это зависит от вашей возможности собрать для очередной закладки нужное количество свежих яиц в течение семи дней: при большем сроке накапливания выводимость цыплят из передержанных яиц резко снижается. А на одну закладку с периодом 7 или 3 дня яиц надо намного меньше.
При интервалах закладки в 21 день выводковый лоток одновременно служит и инкубационным. Для семидневного цикла должно быть не менее трех инкубационных и одного выводкового лотка. При трехдневном периоде число инкубационных лотков устанавливают от шести и выше.
Если предполагается разводить индюшат, утят или гусят, полный инкубационный период не укладывается в эти интервалы. Поэтому паузы между закладками увеличиваются соответственно на 6, 7 или 9 дней, пока в первой закладке не появится выводок.
Предлагаем для самостоятельного изготовления инкубатор трех вариантов: однолотковый и два двухкамерных - трехъярусный (шесть инкубационных и два выводковых лотка) и шестиярусный - на двенадцать инкубационных и два выводковых лотка.
В зависимости от потребности в цыплятах можно выбрать инкубатор объемом от 15 до 1800 яиц, причем их количество на одну закладку колеблется от 15 до 300 штук. В однолотковый инкубатор яйца закладывают с периодом в 21 день; в трехъярусный - с интервалом в 7 дней, если по два лотка, или в 3 дня (по одному лотку); а в шестиярусный - с интервалом 3 дня (по 2 лотка).
Внутренние стенки инкубационных камер, отстоящие друг от друга на расстояние 180-200 мм, образуют вентиляционную полость, по которой поступает свежий воздух. Ширина этой полости зависит от диаметра крыльчатки вентилятора.
Лотки крепятся на круглых шипах и могут поворачиваться на 90°. Выводковые лотки ставятся на бруски над днищем, куда налита вода для поддержания в камере заданной влажности. В однокамерном инкубаторе по периметру днища установлены три последовательно соединенных нагревательных элемента; в двухкамерном два параллельно соединенных нагревателя расположены внизу и в середине вентиляционной полости. Вверху последней установлен лопастями вниз вентилятор для принудительной циркуляции теплого воздуха в камерах. Вредные газы удаляются через отверстия в крышке.
Двухкамерный инкубатор имеет четыре дверцы - по две для инкубационных и выводковых секторов. На последних установлено прозрачное оргстекло для наблюдения за выводком. Смотровое окно имеет и дверца однолоткового инкубатора. Выводковая часть освещена электролампой.
Датчики температуры установлены в левой камере над верхним инкубационным лотком и внизу над выводковым лотком; электронный регулятор расположен спереди, в нижней части вентиляционной полости. У однокамерного инкубатора устройство управления размещено в отдельном блоке.
По таблице определяют размеры лотка в зависимости от числа яиц, которые хотят на нем поместить, Затем, исходя из габаритов и количества лотков, рассчитывают элементы конструкции инкубатора.
Днище изготавливают из досок или многослойной фанеры с учетом толщины стенок инкубатора и ширины вентиляционной полости. К основанию по его периметру привинчивают шурупами бруски сечения 36X30 и 30X30 мм (однокамерный вариант) или 46X40 и 40X40 мм (двухкамерный вариант). В них сверлят ряд сквозных отверстий Ø12,5 мм для крепления боковых стенок. Внутри днище обмазывают эпоксидным клеем, а поверх него накладывают полиэтиленовую пленку, чтобы образовалось водонепроницаемое корыто.
Боковые стенки - из брусков сечением 40X40 или 30X30 мм и фанеры толщиной 3 мм. Бруски скрепляют в рамку шурупами; к ней прибивают с одной стороны фанеру, а в горизонтальном бруске против отверстий в днище сверлят идентичные и над ними устанавливают гайки М12 прямоугольной формы, изготовленные из металлических пластин. Такие же отверстия с гайками М12 должны быть и в одном из вертикальных брусков - для крепления задней стенки.
Заднюю стенку делают по той же технологии, что и боковые. Только по центру инкубационных камер крепятся две вертикальные планки с отверстиями под шипы лотков.
У шестиярусного инкубатора задняя стенка в средней части дополнительно укреплена горизонтальным бруском сечением 40X40 мм. В нижнем бруске с обеих сторон сверлят отверстия Ø12,5 мм и устанавливают прямоугольные гайки M12 для крепления задней стенки к днищу. Такие же отверстия сверлят и в правом и левом брусках для фиксации боковых стенок. На внутренней фанерной обшивке делают пазы размером 100X3 мм под соответствующие выступы на перегородках. Полости стенок заполняют пенопластом или другим теплоизоляционным материалом.
Крышка - из многослойной фанеры или плиты ДСП в соответствии с размерами днища. Можно несколько увеличить ее ширину для образования козырька над дверцами. У двухкамерных инкубаторов для удобства обслуживания приборов крышка не закреплена. В ней по всей поверхности сверлят вентиляционные отверстия Ø10 мм с шагом 50 мм.
Дверцы изготовлены как стенки, с использованием брусков сечением 30X30 мм для двухкамерных и 20X20 мм для однолоткового инкубаторов. Верхняя дверца закрывает инкубационную часть камеры до оси нижнего лотка. Чтобы дверцы и крышка плотно прилегали к корпусу, к ним приклеивают поролон.
Перегородки вентиляционной полости выполнены из листов трехмиллиметровой фанеры: их вставляют с одного конца в пазы задней стенки, а с другого прикрепляют шурупами к вертикальным брускам сечением 40X40 мм, расположенным в передней части инкубатора. Возле крышки и днища оставляются зазоры по 60 мм.
Лотки - из стали толщиной 1 - 1,5 мм. Полосу шириной 60-70 мм изгибают под прямым углом с одной из сторон, равной 40 мм. Уголки нужной длины сваривают встык.
Выводковый лоток снизу обтягивают мелкой сеткой с ячейками 1-2 м/л, а между противоположными полками стенок инкубационных лотков натягивают проволоку Ø0,8-1,2 мм с таким шагом, чтобы образовалась сетка с ячейками 39X22 мм. В этом случае обеспечивается устойчивое положение яиц.
В центре узкой торцевой стороны сверлят отверстия Ø6 мм для установки передних и задних шипов. Их вытачивают из металла на токарном станке. На задней стенке у инкубационных лотков, отступив от правого края на четверть ее длины, сверлят еще одно отверстие Ø7 мм для зацепления с рейкой поворотного устройства. А чтобы предохранить яйца от повреждения шипом рейки, вокруг отверстия устанавливают защитный кожух или завальцовывают трубку с внутренним диаметром не менее 6 мм и длиной 20 мм. Готовый лоток не должен иметь перекосов, острых краев и других неровностей.
Когда все детали готовы, приступают к сборке корпуса. Болтами Ml 2 крепят к днищу и между собой стенки, затем устанавливают перегородки и передние бруски. Далее на передней части инкубатора размещают планки для лотков. Под них с помощью стамески в боковых стенках и передних брусках делают углубления. На планки устанавливают лотки и проверяют, свободно ли они вращаются.
Нагреватели изготовлены из нихромового провода Ø0,4 мм, намотанного с шагом 0,5-1 мм на керамическую облицовочную (желательно без глазури) плитку размером 75X150 мм. Спираль с обеих сторон закрывается такими же плитками, а по швам - асбестом. Можно использовать и другие нагреватели мощностью 100-300 Вт.
В двухкамерных инкубаторах нагреватели подвешены на проволоке в нижнем и среднем участках вентиляционной полости, посередине между перегородками. В верхнем участке закреплен на планке вентилятор. Предварительно с него снимают все «лишние» детали. Планка устанавливается в углубления на резиновые прокладки.
Затем приступают к монтажу электрооборудования инкубатора.
|
|

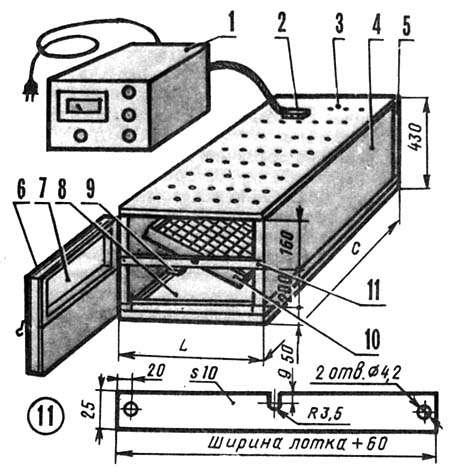

Рис. 1. Однолотковый инкубатор: 1 - блок управления, 2 - разъем, 3 - крышка, 4 - боковая стенка, 5 - задняя стенка, 6 - дверца, 7 - смотровое окно, 8 - днище, 9 - нагреватель, 10 - лоток, 11 - планка-держатель лотка. |
|

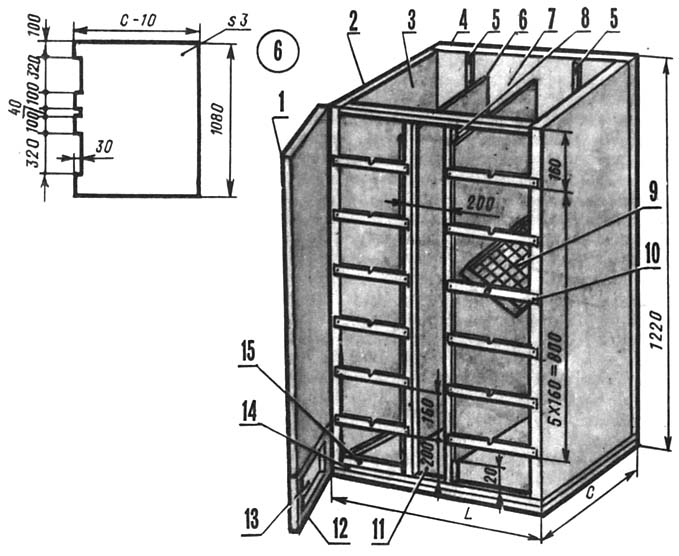

Рис. 2. Двухкамерный шестиярусный инкубатор: 1 - верхняя дверца, 2 - боковая стенка, 3 - инкубационная камера, 4 - задняя стенка, 5 - вертикальная планка для крепления лотков, 6 - перегородка, 7 - вентиляционная полость, 8 - вертикальная стойка (брусок сечением 40X40 мм), 9 - инкубационный лоток, 10 - планка-держатель лотка, 11 - место установки терморегулятора, 12 - нижняя дверца, 13 - смотровое окно, 14 - днище, 15 - выводковый лоток.
Крышка и правые дверцы условно сняты. Показаны только два лотка.
|
|

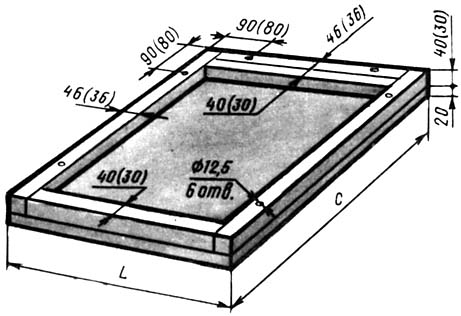

Рис. 3. Днище (в скобках даны размеры для однолоткового инкубатора). |
|

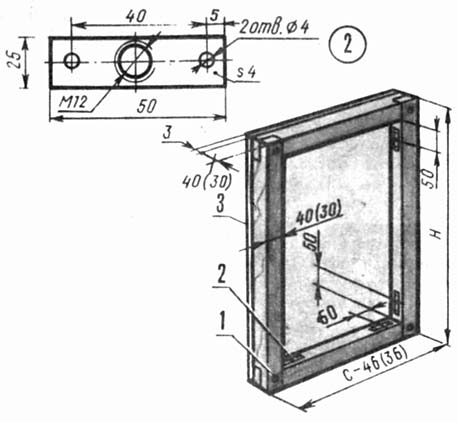

Рис. 4. Боковая стенка (в скобках даны размеры для однолоткового инкубатора): 1 - шуруп 4X40 (30) мм, 2 - прямоугольная гайка М12, 3 - фанерная обшивка (передняя фанерная обшивка условно снята). |
|

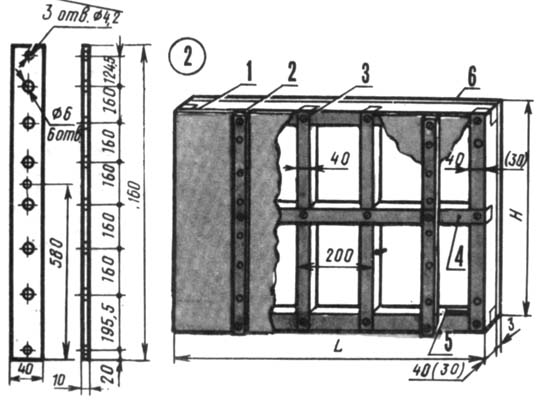

Рис. 5. Задняя стенка (в скобках даны размеры для однолоткового инкубатора): 1 - шуруп 4x40 (30) мм, 2 - планка для крепления лотков, 3 - вертикальный брусок (устанавливается в двухкамерном инкубаторе), 4 - горизонтальный брусок (только для шестиярусного инкубатора), 5 - прямоугольная гайка М12, 6 - фанерная обшивка. |
|

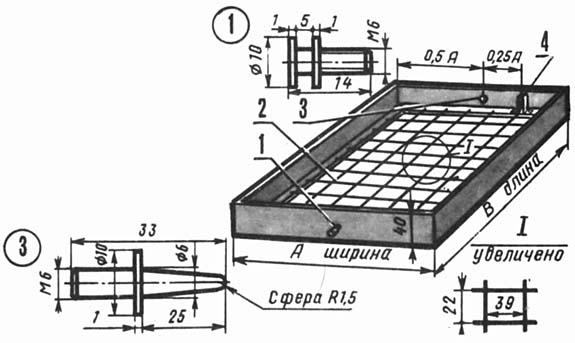

Рис. 6. Лоток: 1 - передний шип, 2 - проволока Ø 0,8-1,2 мм, 3 - задний шип, 4 - защитный кожух. |
Вариант |
Кол-во яиц в лотке, шт. |
Размеры лотка, мм | |
ширина |
длина | ||
1 |
15 |
120 |
240 |
2 |
24 |
160 |
280 |
3 |
28 |
160 |
325 |
4 |
35 |
200 |
325 |
5 |
40 |
200 |
370 |
6 |
45 |
200 |
410 |
7 |
54 |
235 |
410 |
8 |
60 |
235 |
455 |
9 |
70 |
275 |
455 |
10 |
77 |
275 |
495 |
11 |
84 |
275 |
540 |
12 |
96 |
315 |
540 |
13 |
104 |
315 |
585 |
14 |
117 |
355 |
585 |
15 |
126 |
355 |
625 |
16 |
135 |
355 |
670 |
17 |
150 |
390 |
670 |
|
Перед сборкой корпуса инкубатора на задней стенке монтируют устройство для поворота лотков, состоящее из электродвигателя на 30-60 об/мин, червячного редуктора с передаточным отношением 40-80, барабана на выходном валу редуктора, четырех роликов и двух капроновых шнуров (рис. 1). Верхний шнур закреплен на барабане винтом М4. Электродвигатель с редуктором крепят на отдельном шасси и фиксируют в верхней части задней стенки барабаном вверх.
Поворотный механизм должен обеспечивать поворот лотков на угол 90° за 10 - 30 с. На верхнем переднем бруске устанавливают концевые выключатели с таким расчетом, чтобы при повороте лотков на 45° от горизонтального положения верхний лоток нажимал на «концевик» и отключал электродвигатель.
Затем приступают к сборке узлов автоматики инкубатора - терморегулятора, термометра, реле времени, реверсивного устройства и монтажу электрооборудования (подключение блока питания, нагревательных элементов, ламп освещения и датчиков температуры).
Силовой трансформатор размещен в основании вентиляционной полости между передними брусками. Температурные датчики располагают над верхними левыми инкубационными и выводковыми лотками. Электролампы (автомобильные на 6-8 Вт, 12 В) устанавливают на передних вертикальных брусках над выводковыми лотками. На лампочки надевают отражатели из фольги для защиты глаз от прямых лучей света.
Вентиляционная полость с внутренней стороны закрывается 3-мм фанерой. В нижней части в ней сделана прорезь шириной 40 мм для выхода воздуха.
Двухкамерный инкубатор комплектуется двумя терморегуляторами, электротермометром, реле времени с выдержкой 1 час, реверсивным устройством для поворотного механизма и блоком питания.
Терморегулятор состоит из двух компараторов на микросхемах DA2, DA3 (рис. 2), входы которых включены в диагональ мостов на резисторах RK1, R4 - R6 и RK2, R10 - R12. Причем в одно из плеч каждого моста подсоединен терморезистор RK1 или RK2 - датчик температуры. С формирователя импульсов на МС DA1 и от компараторов сигналы поступают на D-триггеры DD1. Их выходы нагружены на электронные реле VT1, VT2, которые коммутируют тринисторы VS1, VS2, включенные в диагональ мостов на диодах VD6 - VD9 и VD10 - VD13, а через них нагрузку - нагреватели R19, R20 и вентилятор M1.
Электротермометр собран по мостовой схеме и питается через стабилизатор тока на полевом транзисторе VT4. Датчиками температуры служат терморезисторы RK3, RK4 марки КМТ-4 или им подобные на 1-1,5 кОм. Регулировка температуры производится переменным резистором R37, вынесенным на пульт.
Настройку термометра выполняют по образцовому ртутному градуснику после изготовления терморегулятора. Для этого термодатчики и головку ртутного термометра объединяют вместе, устранив электрическое соединение корпусов датчиков.
Терморегулятор настраивают по ртутному термометру на температуру срабатывания 35° и переменным резистором R37 стрелку прибора РА1 переводят в начало шкалы, проградуированной на интервал 35° - 40°. Затем устанавливают температуру 40° и переменным резистором R36 в цепи стабилизатора тока стрелку перемещают в конец шкалы. Если стрелка «уходит» влево, то следует изменить полярность включения индикаторной головки. Процесс настройки повторяют несколько раз.
Для настройки термометра с датчиком RK3 устанавливают температура 35°. С помощью регулятора R34 в цепи этого датчика выводят стрелу прибора на начало шкалы, затем проверяют правильность показаний при 40°. Если этого добиться не удается, переменный резистор R34 соединяют последовательно с датчиком RK4 и настройку повторяют.
Реле времени состоит из генератора частоты приблизительно 4,6 Гц на микросхеме DD2 и делителя на 32 768 (DD3), выход которого нагружен на транзисторное реле VT3.
Каждый час на выходе делителя возникает высокий потенциал, реле КЗ включается и замыкает цепь питания электродвигателя М2. Он повернет лотки, и «концевик» произведет сброс счетчика-делителя в 0. Цепь питания электродвигателя разорвется, он остановится, а поляризованное реле К4 подготовит М2 на реверсивный ход.
В однолотковом инкубаторе - один терморегулятор (рис. 3), а поворотный механизм проще сделать непрерывного действия, с приводом от реле времени типа ВС-10 на 60-120 мин, через кулисный механизм.
Проверьте сначала работу всех узлов инкубатора и настройте термометры. Учтите, что изменение сопротивления терморезистора в узком диапазоне температур мало, поэтому настраивать термометры нужно непосредственно в инкубаторе.
После переключения датчиков температуры в двухкамерном инкубаторе нужно выждать 1-2 мин, пока не установится режим термометра.
Затем проверяют работу поворотного механизма. Для этого нажимают кнопку поворота на пульте, и когда верхний лоток отойдет от концевого выключателя, ее отпускают. Лотки должны повернуться на 90° и, как только верхний лоток нажмет на другой «концевик», остановиться.
Испытайте работу реле времени в течение двух-трех дней. Каждый час лотки должны переходить в противоположное положение.
Датчики помещают на свои места, устанавливают температуру: 38° вверху и 37° внизу - и в течение двух суток контролируют ее стабильность, период поворота лотков, утечку воды со дна, надежность работы всего инкубатора в целом. Закладку яиц производят в такой последовательности. Нажав кнопку «Поворот лотков», устанавливают лотки горизонтально и выключают сетевой тумблер. Затем вынимают из инкубатора верхний лоток, и, опирая длинной стороной, ставят его наклонно (под углом 30°) на стол. Яйца плотно укладывают острым концом вниз, чтобы при повороте они не ударялись друг о друга и о стенки лотка.
Лоток должен быть заполнен полностью. Если яиц недостает, свободные ячейки заложите бумагой или другим материалом.
После закладки лотки устанавливают в инкубатор, включают сетевой тумблер, контролируют поворот лотков, удостоверяются в функционировании индикаторов нагрева и вентилятора и закрывают дверцы. Часа через два корректируют верхнюю температуру.
Следующую закладку производят аналогично через 3 или 7 дней. Новую партию яиц устанавливают наверху, а находящиеся в инкубаторе перемещают из левой камеры в правую на секцию ниже, а из правой - в левую. Делается это для равномерного прогрева яиц.
После заполнения всех лотков, когда первая партия яиц пролежит в инкубаторе 19 дней, или через четыре дня после шестой закладки (при трехдневном цикле), яйца надо проверить и выложить на выводок. Для этого лотки устанавливают горизонтально и вынимают нижний садок с яйцами. Затем их сортируют на овоскопе на три группы. Яйца с живым эмбрионом (темные на просвет) кладут в выводковый лоток, без зародышей (прозрачные и чистые) можно использовать для кормления будущих цыплят - их пока помещают в холодильник. Яйца с погибшими зародышами соберите отдельно.
После проверки яиц и установки в инкубаторе заполненного выводкового лотка производят перестановку инкубационных лотков и закладку новой партии яиц.
Примерно через 24 часа появляется первый выводок. Периодически через каждые 4-6 часов вынимают обсохших цыплят и скорлупу. По окончании выводка оставшиеся яйца снова нужно проверить - среди них могут быть и живые. Тем временем новый выводок готов к выкладке.
О влиянии режимов инкубации на выводку молодняка можно прочитать в книге Н. П. Третьякова и Г. С. Крок «Инкубация с основами эмбриологии».
А. КАЗАКОВ, г. Ангрен, Узбекская ССР
|
|

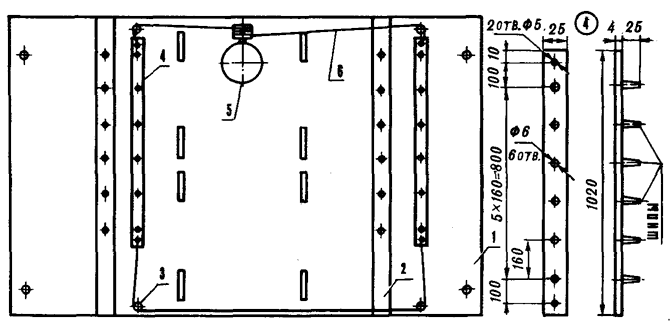

Рис. 1. Кинематическая схема устройства поворота лотков: 1 - задняя стенка инкубатора, 2 - планка для крепления лотков, 3 - ролик (4 шт.), 4 - рейка (2 шт.), 5 - поворотный механизм, 6 - капроновый шнур (2 шт.). |
|

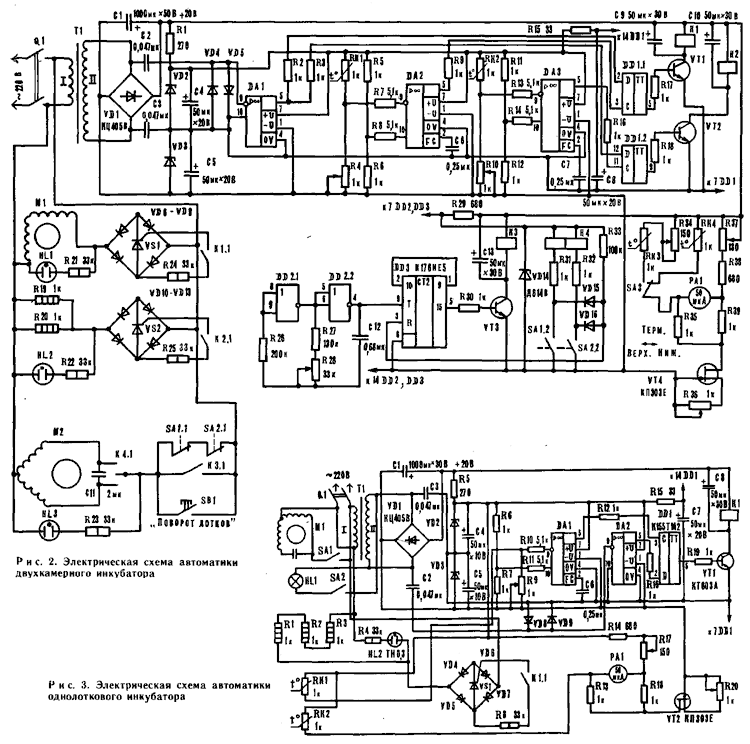

Рис. 2. Электрическая схема автоматики двухкамерного инкубатора: DA1 - DA3 К140УД1А, DD1 К155ТМ2, DD2 К176ЛЕ5, DD3 К176ИЕ5; VT1 - VT3 КТ603А; VD2, VD3 КС156А, VD4, VD5, VD15, VD16 КД503А, VD6 - VD13 КД202К; VS1, VS2 КУ202Н; HL1 - HL3 ТН-0,3; К1 - К3 РЭС10 (паспорт РС4. 524.319).
Рис. 3. Электрическая схема автоматики однолоткового инкубатора: DA1, DA2 К140УД1А; VD2, VD3 К.С156А, VD4 - VD7 КД202К, VD8, VD9 КД503А (В) K1 РЭС10 (паспорт РС4.524.319).
