ШИРОКИЙ «ЛУЧ»

А. КАЛИНИН, г. Тула

Широкое внедрение кинопленки 2X8 «Супер», выпуск мультфильмов на пленке 1X8 «Супер» ставят кинолюбителей в некоторое затруднение: через кинопроекторы «Луч» и «Луч-2» демонстрировать такие фильмы нельзя.

Однако кинопроектор «Луч» может стать универсальным. Перестройка его для показа фильмов как на обычной кинопленке, так и на «Супер» заключается в замене существующего зубчатого барабана самодельным и смещении по горизонтали фильмового канала на 0,1—0,3 мм — для точного попадания зуба грейфера в окно перфорации обеих пленок. Смещение фильмового канала осуществляется поворотом на 0,5—1,5 оборота регулировочных винтов.

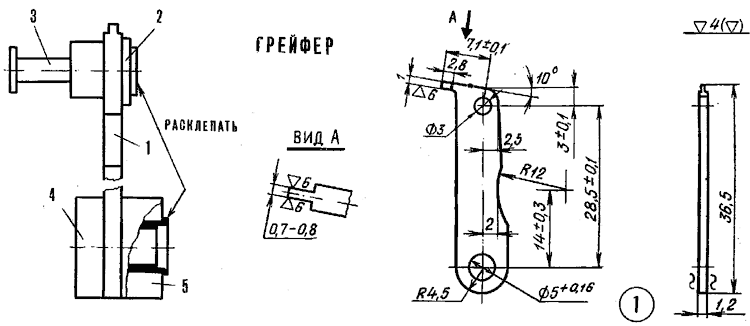

Для транспортировки обычной кинопленки и кинопленки «Супер» следует изготовить грейфер (рис. 1, 1 а). Отличие его от существующего в том, что он имеет вместо двух зубьев для зацепления кинопленки один. Шаг грейфера увеличивается с 3,81 мм до 4,23 мм — под кинопленку «Супер-8».

При демонстрации кинофильмов на пленке «Супер-8» зацепление грейфера происходит обычным путем, а при показе стандартных фильмов часть пути зуб грейфера проходит в окне перфорации вхолостую.

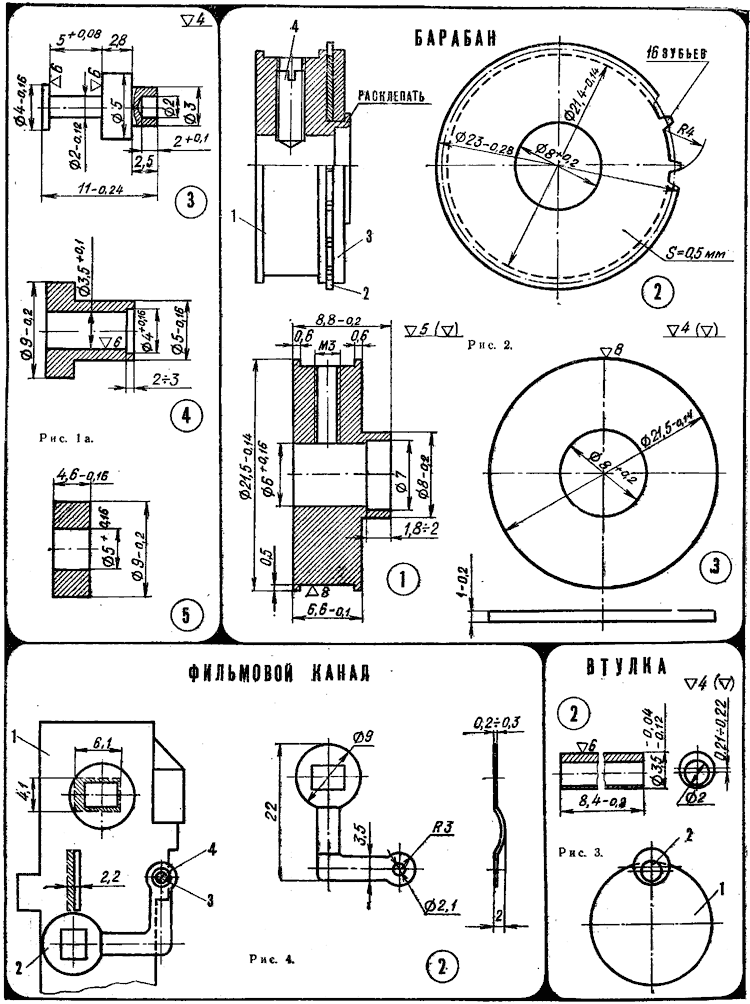

Зубчатый барабан можно взять готовый от кинопроектора «Луч-2С», если же такой возможности нет, то его нетрудно изготовить самому. Его детали, размеры которых показаны на рисунке 2, изготовляются на токарном станке. Самой ответственной из них, пожалуй, является зубчатое колесо: при изготовлении его следует особое внимание обратить на точное деление заготовки на 16 равных частей. Желательно для этого воспользоваться делительной головкой, выпиливание же зубьев большого труда не составляет. Чтобы они были одинаковыми, желательно сделать шаблон на два зуба, закалить его и, накладывая его на заготовку, выпилить с его помощью все 16 зубьев.

Особое внимание следует обратить на изготовление втулки (рис. 3), центр отверстия которой смещен относительно центра наружного диаметра на 0,21 мм. Изготовляется втулка на токарном станке. Делается 2—3 заготовки Ø3,5 (минус 0,04 мм — 0,12 мм). Затем, подкладывая под один из трех кулачков патрона бумагу в один или в два слоя, проходят отверстие Ø2 мм. Прокладки нужны для смещения отверстия относительно наружного диаметра на 0,21 мм.

Втулка должна быть зафиксирована на валик 1 эксцентрика, поэтому его внешний диаметр должен быть на 0,05 — 0,08 мм больше отверстия валика, которое в каждом отдельном случае необходимо замерить.

Посадка втулки на валик эксцентрика должна соответствовать рисунку 3, то есть при верхнем положении утолщенная часть втулки должна находиться точно в верхнем положении. Тогда при перемещении их вверх и вниз будет обеспечиваться необходимый шаг грейфера для протягивания кинопленки «Супер-8»: 3,81+0,21+0,21=4,23 (мм).

Незначительным переделкам подвергается и фильмовой канал. В первую очередь распиливается паз хода зуба грейфера до 2,2 мм по рисунку 4 (удаляется заштрихованная часть).

Собрав кинопроектор с новым грейфером, добиваемся нормальной и надежной транспортировки как обычной кинопленки, так и «Супер-8». Для этого подпиливаем зуб грейфера, подгибаем его влево или вправо, винтами смещаем по горизонтали фильмовой канал 1.

Убедившись в надежной транспортировке кинопленок, снимаем грейфер и его зуб закаливаем общеизвестным способом.

Далее распиливаем окно в фильмовом канале под кадр «Супер-8». При демонстрации же обычного кинофильма это окно будет закрываться специальным вкладышем с окном под обычный кадр. Вкладыш изготовляется из фосфористой бронзы или латуни толщиной 0,2—0,3 мм (рис. 4, поз. 2). Затем совмещаем его контур с обрамлением окна фильмового канала и по месту размечаем на верхней планке фильмового канала отверстие под винт М2 для крепления вкладыша (поз, 3,4).

Если теперь прикрепить вкладыш к фильмовому каналу с еще не распиленным окном, можно через него, как по шаблону, разметить на вкладыше окно под обычную кинопленку и затем выпилить его.

Далее по рисунку 4 распиливаем окно фильмового канала под кадр кинопленки «Супер-8» (удаляется заштрихованная часть).

На кинопленке «Супер-8» около перфорации предусмотрено место для нанесения магнитной дорожки. При переделке своей камеры на «Супер-8» это место я включил в рабочую часть кадра, соответственно распилив окно в аппарате. Такое же окно я сделал и в кинопроекторе. Таким образом, рабочая площадь кадра у меня получилась почти на 70% больше прежнего, обычного кадра, то есть 4,1X6,1 мм вместо 3,2X4,7 мм в кинопроекторе до переделки.
