Броненосец «Потемкин»
Содержание
Эскадренный броненосец «Князь Потемкин-Таврический» был заложен на адмиралтейской верфи города Николаева 28 сентября 1898 года.
Длина броненосца - 115,5 м, ширина по миделю - 22,2 м, осадка - 8,3 м, водоизмещение - 12500 т. Артиллерийское вооружение состояло из двух двухорудийных башен главного калибра (305 мм), шестнадцати 152-, четырнадцати 75-, шести 47-, двух 37-миллиметровых орудий, двух десантных пушек калибра 63 мм и четырех пулеметов. На броненосце было установлено пять торпедных аппаратов.
Корабль был защищен броней толщиной по борту 229 м. Башни и боевые рубки были защищены броней толщиной 254 мм, казематные орудия защищали 127-миллиметровая броня.
Две паровые машины, приводившие в действие два четырехлопастных винта, снабжались паром от четырнадцати котлов и обеспечивали броненосцу скорость 16 узлов. В подводной части броненосца для уменьшения размаха боковой качки были установлены боковые кили.
Отличные мореходные качества корабля давали возможность плавать в любых погодных условиях.
Подводная часть броненосца была окрашена в красный цвет. Надводный борт в черный. Их разделяла белая полоса ватерлинии. На форштевне - бронзовый орел. На корме - выпуклая бронзовая надпись славянской вязью: «Князь Потемкин-Таврический».
Три дымовые трубы - желтые с черной полосой по краю. Дефлекторные вентиляторы - желтые, раструб внутри - красный. Ходовая рубка облицована темным деревом, некрашеная. Шлюпки, катера, шлюпбалки, обвесы мостиков, гюйсшток и флагшток были выкрашены в белый цвет. Мачты, марсы, сигнальные фалы - желтые. Стеньги, реи, дымовые трубы паровых катеров, швартовые и якорные устройства - черные. Такелаж - черный и серый (стальной). Иллюминаторные рамы - бронзовые, как, компас и прожекторы.
|
|

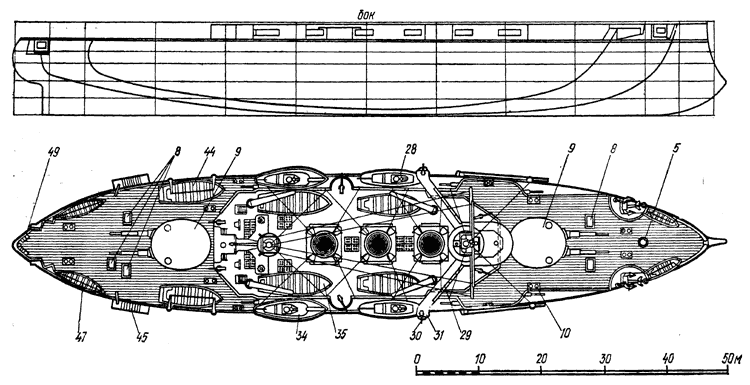

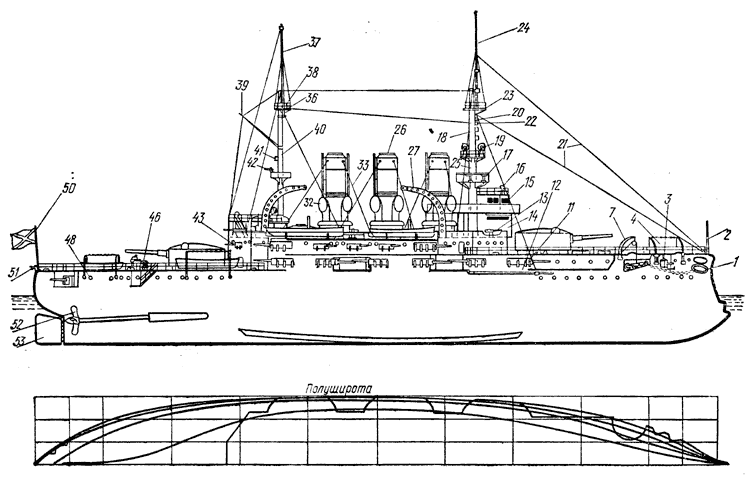

Броненосец «Потемкин»: 1- якорные клюзы с крышками; 2 - гюйсшток; 3 - 75-мм казематное орудие; 4 - шестивесельный ял; 5 - носовой шпиль; 6 - якорь Мартина; 7 - крамбол; 8 - люки; 9 - орудийные башни главного калибра; 10 - кнехты; 11 - 152-мм казематные орудия; 12 - выстрел; 13 - 47-мм палубные орудия; 14 - боевая рубка; 15 - кодовая рубка; 16 - главный компас; 17 - 37-мм орудие; 18 - скоб-трап; 19 - прожектор; 20 - нижний топовый и буксирные огни (белые); 21 - форштаг и фор-стень-штаг; 22 - рей; 23 - фор-марс; 24 - фор-стеньга; 25 - фок-мачта; 26 - дымовые трубы; 27 - кран; 25 - паровой катер; 29 - сетка для сигнальных флагов; 30 - 63-мм орудия; 31 - бортовые отличительные огни (правый - зеленый, левый - красный); 32 - дефлекторные вентиляторы; 33 - труб-штаги; 34 - минные катера; 35 - 18-весельные барказы; 36 - верхний топовый огонь (белый); 37 - грот-стеньга; 38 - грот-марс; 39 - гафель; 40 - грот-мачта; 41 - кильватерный огонь (белый); 42 - пулемет; 43 - кормовая рубка; 44 - спасательные шлюпки; 45 - забортный трап; 46 - кормовой шпиль; 47 - 12-весельный вельбот; 48 - иллюминаторы; 49 - киповые планки; 50 - флагшток; 61 - гакабортный огонь (белый); 52 - гребные винты; 53 - перо руля. |
