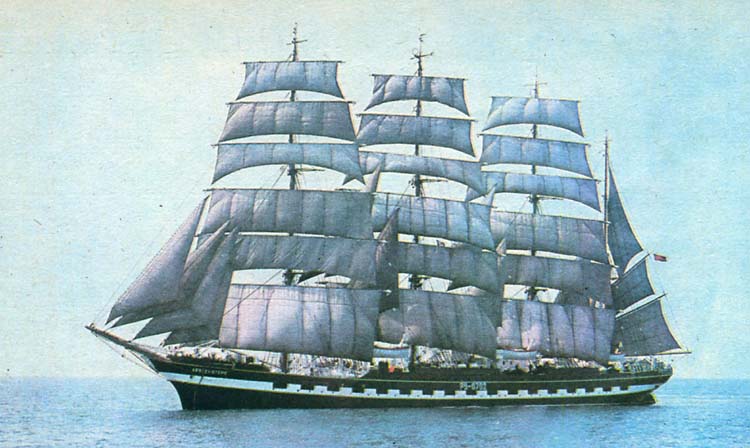

Барк Крузенштерн. ПОСЛЕДНИЙ ВИНДЖАММЕРМало осталось в мире парусных судов! Четырехмачтовый барк «Крузенштерн» - один из них. Он последний винджаммер, на десятилетия переживший свое время. Его долголетие - заслуга наших моряков. «Крузенштерн» продолжает бороздить голубые просторы морей и океанов, гордо неся советский флаг.
Хотя история парусного флота насчитывает несколько тысячелетий, наибольшего расцвета мастерство постройки парусников достигло только в тридцатых годах XIX столетия. Это была эпоха клиперов - «золотой век» парусного флота.
Клипер, что в переводе с английского означает «стригущий», действительно мчался по верхушкам волн, как бы «стриг» их. Рекорды скорости под парусами, поставленные знаменитыми клиперами, продержались почти сто лет! Устанавливая их, капитаны не жалели ничего. Даже самые совершенные суда в погоне за грузами и премиями, за фрахтом нередко находили конец на рифах или шли на дно, застигнутые штормом. Более полувека господствовали клиперы на безбрежных океанских просторах, и казалось, что уж им-то нечего бояться конкуренции. Однако зарождение парового флота внесло в положение парусников серьезнейшие коррективы. Размеры пароходов, а следовательно, и их грузоподъемность были относительно большими, они могли доставлять грузы точно по расписанию и не зависели от капризов погоды.
Но, главное, они были дешевле в эксплуатации. Затраты на содержание клипера, имевшего совершенную парусную оснастку и многочисленный квалифицированный экипаж, не шли ни в какое сравнение с расходами на паровые суда. Это и предопределило исход борьбы: в последней четверти XIX века клиперы сошли с морских дорог.
Тем не менее идея использования даровой энергии ветра продолжала владеть умами людей. Чтобы соперничать с набиравшими силу пароходами и теплоходами, нужны были качественно новые парусные суда. И они появились. Это были так называемые винджаммеры - «выжиматели ветра». Они отличались значительными размерами, что позволяло брать на борт большее количество груза. Их корпуса и рангоут изготавливались из стали, а упрощенное парусное вооружение, состоявшее в основном из прямых парусов, требовало меньшего по численности и относительно менее квалифицированного экипажа.
Имея прочный стальной рангоут, винджаммеры могли нести большую парусность даже в штормовую погоду и развивать при этом скорости, позволявшие им соперничать с самоходным флотом на дальних рейсах при перевозке грузов, не требующих сверхсрочной доставки, - угля, зерна, селитры, шерсти и др.
Торговые винджаммеры создавали вплоть до середины двадцатых годов нашего столетия. «Последним из могикан» стал немец Фридрих Лайеш. Его парусники носили особый вымпел: на голубом поле - инициалы FL. Такие же буквы красовались под бушпритом. Линию Европа - Чили, на которой работали суда Лайеша, моряки называли «летающей линией», на свой лад расшифровывая буквы на вымпелах. А так как названия всех судов Лайеша начинались с латинской буквы Р (Пи), то их чаще всего именовали «летающие Пи».
И винджаммеры Лайеша оправдывали это прозвище, регулярно совершая челночные скоростные рейсы. Всякий раз при этом они огибали Мыс Горн - наиболее трудное место для плавания парусных судов, пользующееся дурной славой у моряков. Затяжная лавировка парусников при штормовых ветрах, непрерывно дующих у этого мыса, непрекращающееся океанское волнение требовали от мореплавателей предельного напряжения. Если учесть еще то обстоятельство, что судовладельцы в постоянной погоне за прибылями всячески стремились уменьшить экипажи, да еще возлагали работу квалифицированных матросов на неподготовленных малолетних учеников (которые, кстати, сами платили за получение парусной практики), то работе и жизни экипажей «летающих Пи» не приходилось завидовать!
Надо ли удивляться, что винджаммерам Лайеша далеко не всегда везло на морских путях. Всего шесть лет проплавал пятимачтовый «Пройссен»; он погиб, столкнувшись с пароходом, в 1910 году. В Атлантическом океане от возгоревшегося в трюмах угля пошел на дно пятимачтовый же винджаммер «Потози».
Самая последняя трагедия произошла в 1957 году в 500 милях к юго-западу от Азорских островов. Груженный зерном винджаммер «Памир» с экипажем и учениками-кадетами на борту попал в ураган и опрокинулся из-за смещения груза. Осталось в живых всего шесть человек.
Суда старели, их ставили на прикол-Бывший винджаммер «Пекин» сегодня стоит в Нью-Йорке и превращен в морской музей, «Пассат» находится в порту Травемюнде (ФРГ). И хотя по техническому состоянию он не может выходить в море, парусник все еще служит базой подготовки молодых моряков.
Куда больше повезло плавающему и сегодня паруснику, получившему при спуске на воду название «Падуя». Построенный Лайешем в 1926 году, этот последний типичный винджаммер водоизмещением около 6000 т, рассчитанный на перевозку 4000 т груза, успешно эксплуатировался на традиционных южноамериканской и австралийской линиях. Хороший «ходок», он сделал несколько рекордных рейсов: из Гамбурга до австралийского Порт-Линкольна всего за 67 суток, а из того же Гамбурга до чилийского порта Талькауано за 87 суток.
Во вторую мировую войну оставшиеся на плаву винджаммеры отстаивались в портах. Лишь некоторые из них, в том числе «Падуя», использовались как вспомогательные буксируемые суда.
После окончания Великой Отечественной войны по решению Потсдамской конференции два крупнейших в мире парусных судна были переданы Советскому Союзу: это «Падуя» и «Коммандор Йонзен» (получивший название «Седов»),
В январе 1946 года на «Падуе» подняли советский флаг и судну дали имя «Крузенштерн», в честь руководителя первого русского кругосветного плавания адмирала Ивана Федоровича Крузенштерна, выдающегося моряка, ученого и воспитателя нескольких поколений русских моряков; имя его встречается на карте мира много раз.
«Крузенштерн» вошел в состав Балтийского отряда учебных судов. Это и поныне одно из крупнейших парусных судов мира (больше его только парусно-моторное учебное судно «Седов»).
Теперь на парусно-моторном барке «Крузенштерн» под руководством квалифицированных наставников получают первые морские знания и навыки курсанты мореходных училищ Министерства рыбного хозяйства. Ежегодно здесь проходят практику около 800 юношей, избравших морскую специальность. Судно входит в Балтийский отряд учебных судов Министерства рыбного хозяйства и приписано к порту Рига. За время эксплуатации под флагом СССР судно несколько раз ходило вокруг Европы, пересекало Атлантический океан и посетило десятки иностранных портов. В учебных рейсах оно наплавало 180 тыс. морских миль!
|
|
В 1961 году на «Крузенштерне» установили два вспомогательных восьмицилиндровых дизеля мощностью по 800 л. с. в двухвальной установке, и он перестал быть типичным винджаммером.
Скорость барка под парусами в сильный ветер достигает 15-16 узлов, а в штиль, при включенных вспомогательных двигателях - 8-9 узлов. За годы службы под советским флагом на борту последнего винджаммера прошли практику почти 10 тыс. курсантов.
|
|
Известность судна росла от рейса к рейсу, однако настоящая слава пришла к нему после участия в международных гонках, в так называемых операциях «Парус», организуемых Международным союзом парусных учебных судов (СТА).
Впервые советские суда приняли участие в операции «Парус» в 1974 году. Гонки посвящались 30-летию Польской Народной Республики. Маршрут был проложен в Балтийском море от столицы Дании Копенгагена до польского порта Гдыня. В этих соревнованиях участвовало 37 судов, из них шесть крупных парусных с прямым вооружением. «Крузенштерн» не занял первого места - ни трасса, ни погода не способствовали этому (первое место занял барк Херсонского мореходного училища «Товарищ»). Однако единодушным решением капитанов и участников операции «Парус-74» экипажу судна за активное участие на всех этапах был присужден переходящий приз - серебряная модель знаменитого клипера «Катти Сарк».
Вторично «Крузенштерн» выступал в международных трансатлантических гонках по маршруту Плимут - Санта-Крус-де-Тенерифе - Бермуды - Ньюпорт в 1976 году. Они проводились в три этапа. По результатам каждого определялись места участников и победителям вручались призы. Количество участников на первом этапе составило
38, а на последнем - Бермуды - Ньюпорт - 92. Из них крупных судов с прямым вооружением - 18. В двух раундах «Крузенштерн» занял второе абсолютное место и получил призы и кубки. Участвовал «Крузенштерн» и в регате 1978 года. Маршрут гонки проходил по Северной Атлантике. Порты Норвегии, Швеции и Англии радушно встречали участников. «Крузенштерн» и в этой регате был одним из лидеров.
|
|
Немного осталось в мире парусных судов! Крупных всего 40-50, мелких, естественно, побольше. Нельзя сказать, что их перестали строить. Думается, что их будут создавать и в будущем, причем во всевозрастающем количестве. Для такого предположения есть реальные основания. Например, в Англии за последние 10 лет спущены на воду три сравнительно больших парусных учебных судна: шхуны «Уинстон Черчилль», «Малькольм Миллер» и бриг «Роялист». При их строительстве использованы новые материалы. Например, мачты сделаны из специальных легких сплавов, парусное вооружение взаимозаменяемое: суда могут носить прямые паруса и плавать под «шхунскими», то есть с косым парусным вооружением. Очевидно, в будущем в парусном судостроении и вооружении будут применяться новые приемы и методы на основе научных изысканий и достижении. Но можно сказать с уверенностью, что больше никогда не будут строить точно таких, как в прошлом, клиперов и винджаммеров, что они так и останутся славной страницей прошлого в материальной культуре человечества.
Последний винджаммер - «Крузенштерн» - на десятилетия пережил свое время и своих собратьев. Он продолжает службу, на его борту закаляются, получают практическую подготовку курсанты - будущее флота нашей Родины. Его долголетие - заслуга наших моряков, сохранивших это уникальное судно и совершающих на нем плавания под советским флагом.
И. ШНЕЙДЕР, бывший капитан «Крузенштерна», Ленинград
ГЛАВНЫЕ РАЗМЕРЕНИЯ И ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ
СТРОИТЕЛЮ МОДЕЛИ «КРУЗЕНШТЕРНА»
Ю. БЕЛЕЦКИЙ, г. Рига
Барк «Крузенштерн» - огромный парусник, конструктивные чертежи которого составляют много томов.
Вполне естественно, что в жестких рамках журнальной публикации невозможно достаточно полно рассказать об устройстве судна и привести все чертежи.
Поэтому постройку модели «Крузенштерна» рекомендуем либо начинающим (для изготовления упрощенной копии), либо очень опытным - мастерам судомоделизма, знакомым с особенностями и конструктивным исполнением подобных судов. В первую очередь сказанное относится к особенностям устройства парусного вооружения, описаниям способов и правил установки и проводки стоячего и бегучего такелажа (к примеру, снастей: их на «Крузенштерне» около 340 наименований).
Технология изготовления модели не отличается какими-либо принципиальными новшествами и достаточно освещена в соответствующей литературе, например, в книге О. Курти «Постройка моделей судов» («Судостроение», 1977) и во многих номерах «М-К».
Этот четырехмачтовый барк построен в Германии на верфи в городе Везермюнде в 1926 году.
Барк «Крузенштерн» - в его теперешнем виде - современное парусно-моторное судно, оснащенное совершенной электрорадионавигационной аппаратурой, радиолокаторами и другими новейшими приборами. Это одно из немногих парусных судов, которое продолжает плавать уже вторую половину столетия.
С 1973 по 1977 год «Крузенштерн» совершил около 15 дальних рейсов, несколько раз ходил из Балтийского моря в Черное вокруг Европы и обратно, пересекал Атлантический океан в обоих направлениях, побывал более чем в 25 отечественных и зарубежных портах.

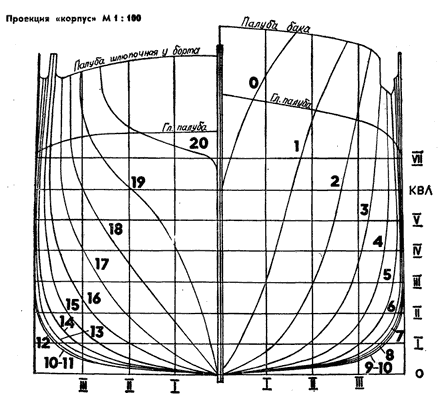

Корпус барка стальной, клепаный, разделенный на отсеки семью водонепроницаемыми переборками. Имеет две непрерывные палубы с деревянным настилом и одну платформу.
Характерной особенностью парусного вооружения является идентичность размеров конструктивных элементов мачт с прямым вооружением. Высота их (от уровня ватерлинии), длина стеньг, брам-стеньг, реев, размеры парусов (кроме фока, I и II грота) и т. д. одинаковы. Весь рангоут стальной, пустотелый, сваренный из труб.
На мачтах с прямым вооружением стеньги приварены к ним встык, брам-стеньги обычной конструкции, соединены со стеньгами с помощью салингов и эзельгофтов. Общий вес рангоута и парусного вооружения (31 парус площадью 3655 м2) - 200 т. Для работы с реями и парусами на шлюпочной палубе установлены специальные лебедки.
Аварийно-спасательные средства барка состоят из шести спасательных шлюпок на 36, 51 и 55 человек (по две штуки) и 15 спасательных надувных плотов на 10 человек каждый.
Судно несет 770 т балласта, из них 270 т жидкого в междудонном пространстве.
ОКРАСКА. Надводный борт снаружи окрашен в черный и белый цвета. Подводная часть корпуса - красная. Ватерлиния и носовое украшение - белые.
Буквы названия судна на носу и корме накладные, из стального листа, приваренные к корпусу - также белые. Для модели их можно вырезать из любого подходящего материала или нанести непосредственно на корпус с помощью трафаретов.
Герб Советского Союза на корме установленных цветовых сочетаний. Название порта приписки (Рига) наносится через трафарет белой краской. Шлюпки белые с красной полосой от планширя до привального бруса, вдоль бортов.
Остальные части корпуса судна, рангоута и стоячего такелажа следующих цветов:
леерные ограждения полубака, ходового мостика, юта, рамы бортовых иллюминаторов, рубки, надстройки, вентиляторы, вентиляционные дефлекторы, световые люки, шлюпбалки, дромгеды (головки) шпилей, нактоузы, спасательные плоты, топы мачт, мачты и стеньги от марсовых площадок до бейфутов нижних марса реев (на бизань-мачте - до эзельгофта включительно), стеньги и брам-стеньги от салингов до стень-эзельгофтов включительно, ноки реев, гика, гафелей, бом-утлегаря, грузовой стрелы, флагшток, выстрела, ворсты, талпера, марки на вантах в нижней части (см. чертеж), блоки - белые;
планширь, фальшборт с внутренней стороны, баллеры шпилей, брашпиль, якоря, якорные цепи и их стопоры, лебедки, вьюшки, кнехты, киповые планки, леера на шлюпочной палубе, трапы и их поручни, стоячий такелаж - черные;
палгун (основание шпилей), полоска вдоль внутренней стороны фальшборта у палубы (ширина в натуре 150 мм) - зеленые;
весь рангоут, а также марсовые площадки, салинги, краспицы, грузовая стрела, радиолокационные антенны, кат-балка - палевые;
кофель-планки, кофель-нагели, штурвалы - темное полированное дерево;
все палубы, в том числе ходового мостика (расчертить, имитируя доски палубного настила) - светлое дерево.
|
|

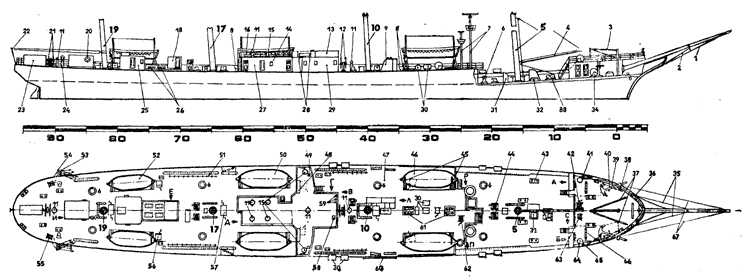

Барк «Крузенштерн»: 1 - бом-утлегарь-штаг, 2 - ватер-штаг, 3 - поворотная кат-балка, 4 - грузовая стрела, 5 - фок-мачта, б - ручной шпиль, 7 - радиолокационные антенны, 8 - тросовые бортовые леера, 9, 18 - вентиляторная, 10 - первая грот-мачта, 11 - магнитный компас, 12 - штурвал, 13 - ходовой мостик, 14 - курсантский мостик, 15 - гирокомпас, 16 - леерное, тросовое ограждение мостика, 17 - вторая грот-мачта, 19 - бизань-мачта, 20 - спасательный круг, 21 - запасной штурвал, 22 - флагшток, 23 - румпельная надстройка, 24 - дефлектор, 25 - радиорубка, 26 - сзетовые люки, машинного отделения, 27 - учебная штурманская рубка, 28 - стойки, 29 - штурманская рубка, 30 - спасательные плоты, 31 - сходный тамбур носовой шахты живучести, 32 - шахта для погрузки продовольствия, 33 - грузовая лебедка, 34 - якорная машина, 35 - мартин-бакштаги, 36 - киповая планка с двумя роульсами (4 шт.), 37 - тали кат-балки, 38, 43 - кнехты, 39 - становой якорь (адмиралтейский - 2 шт.), 40 - якорная машинка, 41 - левый бортовой огонь (зеленый), 42 - носовая вьюшка для швартовного троса, 44 - марса-фальная лебедка, 45 - шлюпбалка гравитационная, двухшарнирная, 46 - шлюпка СШАМ-51, 47 - шлюпочная палуба, 48 - ящик для сигнальных флагов (2 шт.), 49 - прожектор (2 шт.), 50 - шлюпка СШАР-55, 51 - леер, 52 - шлюпка СШАР-36, 53 - блоки одношкивные, 54 - выстрел, 55 - кормовая вьюшка для швартовного троса, 56 - шлюпочная лебедка (6 шт.), 57 - брасовая лебедка (3 шт.), 58 - машинный телеграф, 59 - телефоны, 60 - забортный трап, 61 - световые люки камбуза и разделочной, 62 - вьюшка для буксирного троса, 63 - вьюшка для перлиня, 64 - декоративная башенка, 65 - правый огонь (красный), 66 - нофель-планка, 67 - бом-утлегарь-бакштаг. |
|

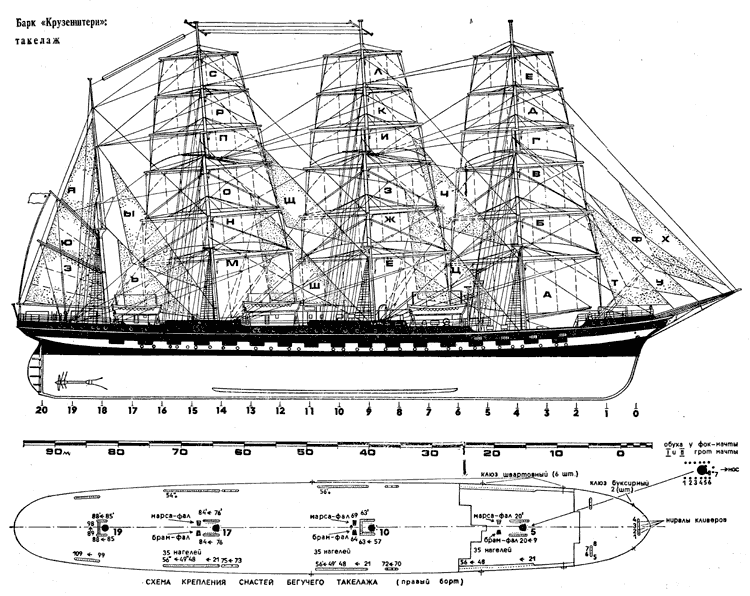

НАЗВАНИЯ ПАРУСОВ
ПРЯМЫЕ ПАРУСА: А - фок, Б - нижний фор-марсель, В - верхний фор-марсель, Г - нижний фор-брамсель, Д - верхний фор-брамсель, Е - фор-бом-брамсель, Ё - грот, Ж - нижний грот-марсель, З - верхний грот-марсель, И - нижний грот-брамсель, К - верхний грот-брамсель, Л - грот-бом-брамсель, М - грот II, Н - нижний марсель II грота, О - верхний марсель II грота, П - нижний брамсель II грота, Р - верхний брамсель II грота, С - бом-брамсель II грота.
КОСЫЕ ПАРУСА: Т - фор-стень-стаксель, У - кливер, Ф - средний кливер (мидель-кливер), X - бом-кливер, Ц - грот-стень-стаксель, Ч - грот-брам-стень-стаксель, Ш - стень-стаксель II грота, Щ - брам-стень-стаксель II грота, Ъ - апсель, Ы - крюйс-стень-стаксель, Э - нижняя бизань, Ю - верхняя бизань, Я - гаф-топсель.
БЕГУЧИЙ ТАКЕЛАЖ ПАРУСОВ И РЕЕВ
ФОК-МАЧТА (ПОЗ. 5): 1 - фор стень-стаксель-нирал, 2 - кливер-нирал, 3 - мидель-кливер-нирал, 4 - бом-кливер-нирал, 5 - бом-кливер-шкот, 6 - мидель-кливер-шкот, 7 - кливер-шкот, 8 - фор-стень-стаксель-шкот, 9 - фока-гитова, 10, 11, 17, 18, 19 - свободные нагели, 12 - фока-топенант, 13 - нижний фор-марса топенант, 14 - нижний фор-брамсель шкот, 15 - верхний фор-брамсель шкот, 16 - фор-бом-брамсель шкот, 20 - грот-стень-стаксель нирал 1 грота, 20' - грот-брам-стень-стаксель нирал I грота.
ГОРДЕНИ И ГИТОВЫ (ФОК, I и II ГРОТ-МАЧТ):
21 - наружный гордень фока (I или II грота), 22 - нок-гордень фока (I или II грота), 23 - средний гордень фока (1 или II грота), 24 - внутренний гордень фока (I или II грота), 25 - гитовы нижнего марселя, 26 - наружный гордень нижнего марселя, 27 - нок-гордень нижнего марселя, 28 - средний гордень нижнего марселя, 29 - внутренний гордень нижнего марселя, 30 - гитова верхнего марселя, 31 - наружный гордень верхнего марселя, 32 - нок-гордень верхнего марселя, 33 - средний гордень верхнего марселя, 34 - внутренний гордень верхнего марселя, 35 - гитова нижнего брамселя, 36 - наружный гордень нижнего брамселя, 37 - нок-гордень нижнего брамселя. 38 - внутренний гордень нижнего брамселя, 39 - гитова верхнего брамселя, 40 - наружный гордень верхнего брамселя, 41, 42, 49, 50, 51 - свободные нагели, 43 - нок-гордень верхнего брамселя, 44 - внутренний гордень верхнего брамселя, 45 - гитова бом-брамселя, 46 - наружный гордень бом-брамселя, 47 - нок-гордень бом-брамселя, 48 - внутренний гордень бом-брамселя, 52 - фор-стень-стаксель-фал, 53 - мидель-кливер-фал, 54 - кливер-фал, 55 - бом-кливер-фал, 56 - фор-бом-брам-фал, 70 - фока брас (коренной конец), 71 - нижний фор-марса-брас (коренной конец), 72 - верхний фор-марса-брас (коренной конец).
I ГРОТ-МАЧТА (ПОЗ. 10):
57 - гитова I грота, 58 - грота-топенант I грота, 59 - нижний грот-марса топенант I грота, 60 - нижний грот-брамсель шкот I грота, 61 - верхний грот-брамсель шкот I грота, 62 - грот бом-брамсель шкот I грота, 63, 65, 67, 68, 69 - свободные нагели, 64 - нирал грот-стень-стакселя II грота, 66 - нирал грот-брам-стень-стакселя II грота, 491 - нижний фор-брам-брас, 501 - верхний фор-брам-брас, 511 - фор-бом-брам-брас, 531 - бом-брам фал I грота, 561 - грот-брам-стень-стаксель-фал I грота, 561* - грот-стень-стаксель-фал I грота, 73 - грот брас I грота (коренной конецЬ 74 - нижний грот-марса брас I грота (коренной конец), 75 - верхний грот-марса брас I грота (коренной конец).
II ГРОТ-МАЧТА (ПОЗ. 17): 76 - гитова II грота, 77 - грота-топенант II грота, 78 - нижний грот-марса топенант II грота, 79 - нижний грот-брамселя шкот II грота, 80 - верхний грот-брамселя шкот II грота, 81 - грот бом-брамсель шкот II грота, 82, 83 - свободные нагели, 84 - нирал апселя, 84I - ннрал крюйс-стень-стакселя, 51II - нижний грот-брам-брас I грота, 52II - верхний грот-брам-брас I грота, 5311 - грот-бом-брам-брас I грота, 54II - грот-стень-стаксель-фал II грота, 54II* - грот-брам-стень-стаксель-фал II грота, 55II - бом-брам-фал II грота.
БИЗАНЬ-МАЧТА (ПОЗ. 19): 85 - апсель-фал, 85I - крюйс-стень-стаксель-фал, 86' - фал гаф-топселя, 88 - фал верхней бизани, 87I - нирал гаф-топселя, 87 - иирал верхней бизани, 88I - шкот гаф-топселя, 88 - контр-шкот гаф-топселя, 89 - нирал нижней бизани, 90 - фал нижней бизани, 91 - гитова верхней бизани, 92 - две гитовы нижней бизани, 93 - контр-шкот нижней бизани, 94 - шкот нижней бизани, 95 - две гитовы нижней бизани, 96 - гитова верхней бизани, 97 - контр-шкот верхней бизани, 98 - шкот верхней бизани. 99, 100 - свободные нагели, 101 - шкот апселя, 102 - галс-оттяжка гаф-топселя, 103 - шкот крюйс-стень-стакселя, 104 - нижний брам-брас II грота, 105 - верхний брам-брас II грота, 106 - бом-брам-брас II грота, 107 - грота-брас II грота (коренной конец), 108 - нижний марса-брас II грота (коренной конец), 109 - верхний марса-брас II грота (коренной конец)..
ОБУХА У ФОК-МАЧТЫ, I и II ГРОТ-МАЧТ: 1 - бом-брам-шкот, 2 - верхний брам-шкот, 3 - нижний брам-шкот, 4 - нижний марса-топенант, 5 - фока-топенант, 6 - фока-гитова, 7 - нижний марса шкот, 8 - шкот верхнего фор-марселя (обух на мачте), 8I - шкот верхнего фор-марселя I грота (обух на мачте), 8II - шкот верхнего фор-марселя II грота (обух на мачте).
По материалам, предоставленным бывшим капитаном «Крузенштерна» И. ШНЕЙДЕРОМ, чертежи подготовлены читателем нашего журнала из Риги инженером Ю. БЕЛЕЦКИМ
Чертежи для печати (6 листов)
|
