РЫБОЛОВНЫЙ БОТ "СКУЛТЕ"

Характерная примета каждого приморского рыбопромыслового района - изобилие рыболовных ботов различных типов. Флотилии этих маленьких судов вносят значительную долю в общий улов.

В последнее время их значение особенно возросло в связи с повсеместным введением обширных национальных рыбоохранных зон и условий регулируемого рыболовства, сокративших районы традиционного промысла крупных рыболовных судов. Траловый рыболовный бот, о котором пойдет речь на этих страницах, принадлежит к числу новейших и наиболее совершенных судов для прибрежного рыболовства, применяемых в нашей стране.

Назначение тралбота - лов рыбы малым тралом и дрифтерными (*Дрифтерная сеть - современные сети, соединенные между собой в так называемый "порядок": одним концом крепится к судну, другим к концевому бую и удерживается а вертикальном положении на определенной, глубине с помощью поплавков.) сетями не далее 20 миль от порта-убежища, а также транспортировка пойманной рыбы в порт. Автономность плавания - 12 суток.

Бот имеет следующие главные размерения: длина наибольшая (L_НБ) - 12,75 м, длина по КВЛ (L) - 11,7 м, ширина (В) - 3 м, осадка (Т) - 1,3 м. Скорость (V) достигает 8 узлов, или 14,8 км/ч. Водоизмещение (Д) - 18 т.

Корпус тралбота стальной, с боковыми килями. Шпангоуты V-образной формы обеспечивают судну хорошие мореходные и маневровые качества. Форштевень наклонен под углом 30°. Такая форма носовых образований способствует уменьшению буруна у форштевня и уменьшает килевую качку, когда судно находится в тяжелых метеоусловиях. Полубак не дает волне заливать палубу, что облегчает управление судном и улучшает условия труда.

В кормовом подзоре размещен один большой трехлопастный гребной винт, а за ним балансирный руль. Применение транцевой кормы обусловлено стремлением получить большую площадь кормовой палубы и подпалубных помещений. Это позволило разместить в корме машинное отделение, на палубе - большую рубку, а с правого и левого бортов - траловые дуги с подвесными блоками и направляющие блоки.

Перед рубкой на световом капе машинного отделения размещена траловая лебедка с механическим приводом от главного двигателя, которая имеет два барабана для тросов трала (ваерных) и одну пару турачек. На ней выполняются все работы по подъему и спуску орудий лова. В средней части корпуса над рыбным трюмом - люк с небольшим комингсом и деревянными лючинами.

Для удобства схода в жилое помещение на полубаке установлен кап с круглыми иллюминаторами. На нем возвышается мачта, расчаленная к бортам вантами, а в диаметральной плоскости штагами. От мачты до рубки натянут штаг-карнак с грузовым блоком. Трос, проходящий через последний, позволяет с помощью траловой лебедки механизировать трюмные работы.

Кнехты на корме и носу служат для швартовных и буксирных операций.

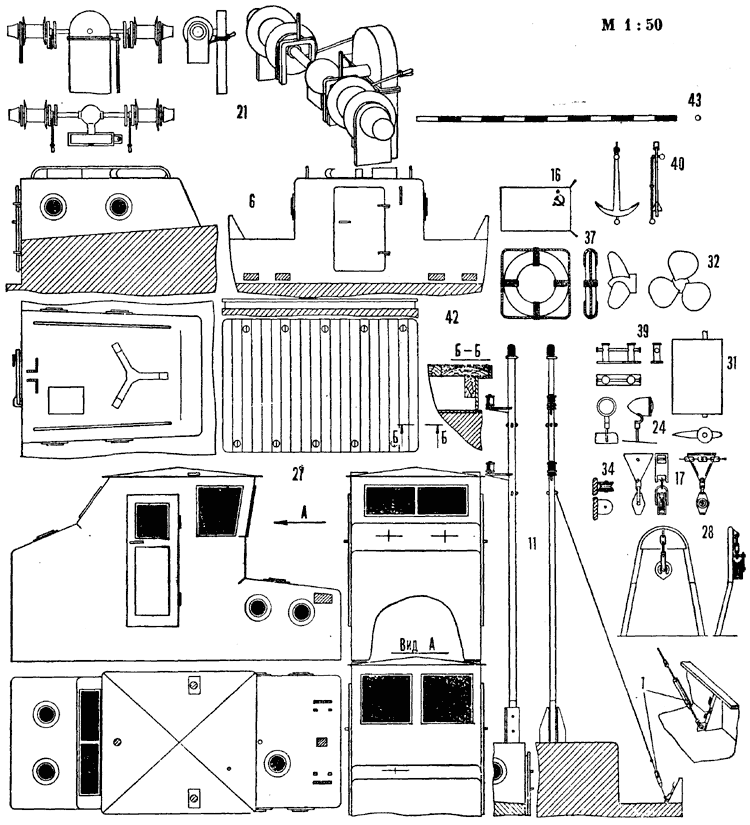

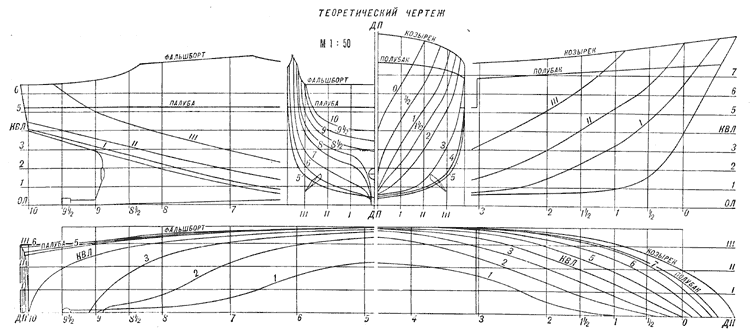

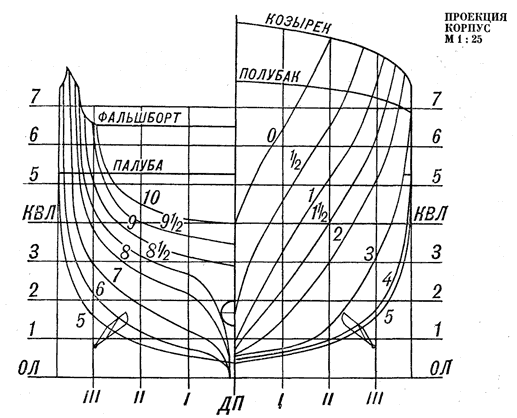

Общий вид, детали и теоретический чертеж тралбота изображены в масштабе 1 : 50. Согласно классификационным требованиям Федерации судомодельного спорта СССР модель можно построить в масштабах, приведенных в таблице.

ОСНОВНЫЕ РАЗМЕРЕНИЯ И РЕКОМЕНДУЕМЫЕ МАСШТАБЫ БОТА

Модель окрасьте в следующие цвета: корпус ниже ватерлинии, перо руля, боковые кили - темно-красный или темно-зеленый; палуба, палуба полубака - светло-коричневый; рубка, кап на полубаке, леерное ограждение и поручни, дверь, стенка капа и полубака со стороны палубы - белый; мачта, траловые дуги, грузовой блок - слоновая кость; прожектор, блоки, траловая лебедка, дымовая труба, надводный борт, фальшборт и козырек с внутренней стороны - светло-серый; якорь, кнехты - черный; спасательный круг - светло-оранжевый; государственный флаг - красный; серп и молот и звездочка на государственном флаге - желтый крон; лючины и дверь в рубке отделать под дерево и покрыть лаком; мерная веха - черно-белый.

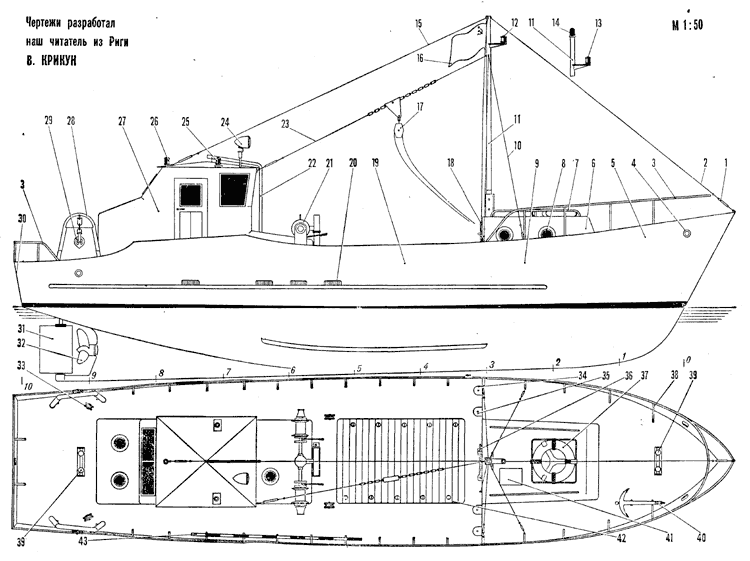

Рыболовный бот: 1 - тросовый талреп, 2 - форштаг, 3 - трубчатое леерное ограждение, 4 - бортовой швартовный клюз, 5 - козырек, 6 - кап жилого помещения, 7 - поручень, 8 - круглый иллюминатор, 9 - полубак, 10 - ванта, 11 - мачта, 12 - буксирный огонь, 13 - топовый огонь, 14 - клотиковый огонь, 15 - бакштаг, 16 - государственный флаг, 17 - грузовой блок, 18 - утка, 19 - фальшборт, 20 - штормовые портики, 21 - траловая лебедка, 22 - дымовая труба, 23 - штаг-карнак, 24 - прожектор, 25 - бортовые огни (правый - зеленый, левый - красный), 26 - гакобортный огонь, 27 - рубка, 28 - траловая дуга, 29 - подвесной блок, 30 - транец, 31 - перо балансирного руля, 32 - трехлопастный гребной винт, 33 - направляющий блок, 34 - бортовой блок, 35 - центральный блок, 36 - дверь, 37 - спасательный круг, 38 - контрфорс, 39 - кнехты, 40 - адмиралтейский якорь, 41 - распределительная коробка, 42 - рыбный люк, 43 - мерная веха.
