"ЖЕСТЯНКА ЛИЗЗИ"

Л. ШУГУРОВ

Такое прозвище прочно укрепилось за «Фордом-Т» - автомобилем, «тираж» которого за два десятка лет составил 15007003 экземпляра. Эта удивительная машина заслуживает, чтобы о ней рассказали особо. Именно благодаря ей Генри Форд сделался «автомобильным королем», а миллионы американцев превратились из пешеходов в автомобилистов. «Форд-Т» первым в мире стали собирать на конвейере, он породил бесчисленное количество анекдотов и легенд, а историки автомобилизма получили богатый материал для исследований.

Генри Форд не был филантропом, хотя и утверждал патетически, что его задача - дать американцу простой и дешевый автомобиль. Он являлся типичным предпринимателем, энергичным и прозорливым, безжалостным и корыстолюбивым. Форд понял, что в такой быстро развивающейся индустриальной стране, как США, обладающей большими пространствами, новое транспортное средство - автомобиль найдет широкое применение. Основав в 1903 году фирму по производству безлошадных экипажей, никому не известный дотоле механик проявил незаурядные качества организатора. Его предприятие получило известность в стране, но в один прекрасный день миллионы американцев узнали, что Форд прекращает производство нескольких испытанных и пользовавшихся неплохим спросом моделей и переводит свой завод на выпуск одного-единственного автомобиля. Это был «Форд-Т».

С самого начала конструкторы создавали автомобиль, максимально приспособленный для массового производства, дешевый в изготовлении, а следовательно, доступный по цене. Он оказался прост в эксплуатации и ремонте, отличался хорошей проходимостью, широкой универсальностью применения - не без умысла на эмблеме машин раннего выпуска рядом с названием марки стояли слова «юниверсал кар» (универсальный автомобиль). Успех машине обеспечивали и продуманная реклама, и развитая сеть пунктов по продаже и обслуживанию, и хорошо поставленная конвейерная система производства.

Совершенно неправильно видеть во всем только заслугу Форда. Он, безусловно, был умелым организатором, но вместе с ним работали сотни людей, чей талант и энергию Форд ловко использовал. Не он, а Г. Уилльс играл ведущую роль в разработке конструкции машины. Тщательно продуманной системой массового производства «король автомобилей» обязан инженерам И. Соренсену, В. Кнудсену, Ч. Флендерсу, И вовсе не Г. Форд первым предложил собирать автомобили на конвейере. Эту идею выдвинул К. Эвери - специалист в области оборудования и станков. Вместе с инженером У. Кланном он пришел к выводу, что «монтаж на ходу» - его собственное выражение - поможет значительно ускорить и удешевить производство автомобилей. Форд быстро смекнул, какие громадные прибыли сулит предложение двух инженеров, и поддержал его, «Монтаж на ходу» в опытном порядке опробовали в августе 1913 года, а с января 1914 года сборку «фордов» уже полностью перевели на конвейер.

Но, чтобы снабжать конвейер необходимым количеством деталей, нужны были высокопроизводительные станки. Американские фирмы пока таких машин не выпускали. И тут-то на сцену вышел К. Энде, один из фордовских инженеров, конструктор многих специальных станков, который создал, например, многошпиндельные сверлильные станки, применявшиеся при механической обработке блоков цилиндров.

Форд умело подбирал людей, координировал их действия, максимально использовал их возможности и затем... избавлялся от них. Так ушел на конкурентную фирму «Шевроле» В. Кнудсен, покинул Форда и поступил на завод «Крайслер» Г. Уилльс, порвали с бывшим хозяином братья Додж, поставлявшие с 1903 по 1913 год двигатели и другие узлы. Неудивительно, что в истории автомобилестроения их имена можно встретить случайно, все же заслуги приписывались «боссу».

Вернемся, однако, к главному герою нашего рассказа, автомобилю «Форд-Т». Первые машины этой модели вышли из ворот завода в октябре 1908 года. Чем они были интересны? Прежде всего продуманной конструкцией. Здесь нашла широкое применение легированная сталь. Примеси ванадия позволили значительно повысить ее прочность, что, в свою очередь, дало возможность сделать многие детали более легкими, чем на других машинах.

В интересах снижения веса для коробки передач и рулевого механизма по идеям Уилльса использовали планетарные редукторы, более компактные, чем распространенные редукторы с неподвижными опорами валов. В конечном итоге «Форд-Т» весил 880 кг - значительно меньше, чем другие машины тех же габаритов и мощности.

Инженеры Форда внимательно изучили опыт работы фирмы «Кадиллак», которая в те годы стала широко внедрять взаимозаменяемость деталей. Изготовленные с жесткими допусками, детали подходили к любой машине данной модели без какой-либо подгонки.

Из прогрессивных конструктивных особенностей надо отметить левостороннее расположение рулевого колеса, съемную головку цилиндров (на такой шаг тогда мало кто из конструкторов отваживался), четыре цилиндра, отлитые в едином блоке (а не попарно), и объединенную в общий агрегат с мотором коробку передач.

Нельзя обойти вниманием простоту устройства самого двигателя. В нем отсутствовали водяной и масляный насосы - вода циркулировала в системе охлаждения за счет разности температур, а смазка осуществлялась разбрызгиванием.

В целях упрощения и удешевления автомобиля конструкторы отказались от механизма для регулировки клапанов двигателя, сделали несъемные колеса (демонтировалась только шина, а позднее ободья колес), наконец, кузов имел упрощенную конструкцию, что, кстати, и вызвало к жизни пренебрежительное прозвище «жестянка Лиззи».

Для подвески колес служили две поперечные рессоры, лонжероны рамы по всей длине имели постоянный профиль. Топливо поступало в карбюратор самотеком (бензонасос отсутствовал) из цилиндрического бака, расположенного под сиденьем.

«Форд-Т» заметно отличался от классических конструкций тех лет и выделялся оригинальностью устройства многих узлов. Например, его коробка передач была планетарной - оси и шестерни, помимо вращения, совершали круговые движения. Эта необычная трансмиссия обеспечивала две передачи вперед и одну назад, причем для включения их служили две педали и рычаг.

Магнето представляло собой 16 подковообразных магнитов, укрепленных на маховике двигателя, и 16 катушек, установленных против них внутри картера. Магниты, вращаясь с маховиком, «купались» в масле и возбуждали в катушках ток низкого напряжения. Для преобразования напряжения служил громоздкий ящик с бобинами и электромагнитными прерывателями.

Органы управления на «Лиззи» были расположены совсем не так, как на машинах других марок. Поэтому и для вождения нужен был особый навык. Так, роль привычной для многих шоферов тех лет педали газа выполнял небольшой рычажок с правой стороны под рулевой колонкой.

Но хотя и непривычными по конструкции были узлы «Лиззи», их демонтаж и ремонт отличались простотой, и выполнить эти работы могли самые неквалифицированные люди в примитивных мастерских.

Отличался «Форд-Т» и завидной проходимостью, чему в немалой степени способствовал поистине грандиозный дорожный просвет (250 мм), колеса с шинами большого диаметра (около 780 мм) и весьма гибкая характеристика двигателя. Неудивительно, что эти автомобили получили большое распространение в войсках. Русская армия во время первой мировой войны закупила большую партию «Фордов-Т», и много таких машин досталось Красной Армии. Кстати, один из них верой и правдой служил легендарному комдиву В. И. Чапаеву. За рулем «жестянки Лиззи», переоборудованной в санитарный фургон, исколесил сотни километров по военным дорогам Эрнест Хемингуэй.

Какие показатели были характерны для «Форда-Т»? Его двигатель при рабочем объеме 2893 см3 развивал мощность 22,5 л. с. при 1800 об/мин. В зависимости от типа кузова вес колебался от 788 до 906 кг. При стандартном передаточном числе главной передачи 3,67 скорость составляла 65-70 км/ч, Более «скоростные» редукторы заднего моста с передаточными числами 3,0 и 2,75 могли обеспечить максимальную скорость соответственно 96 и 104 км/ч. Правда, с ними машины оказывались неспособными взять мало-мальски крутой подъем.

Расход бензина (по данным всероссийского испытательного пробега 1912 года) в среднем 11 л на 100 км пути. По данным этого пробега, в тяжелых дорожных условиях на «фордах» часто выходили из строя свечи. А на крутых подъемах смолкал двигатель, потому что расположенный под сиденьем водителя бензобак, откуда горючее самотеком поступало к двигателю, оказывался ниже карбюратора.

Надо сказать, что по сравнению с расходом топлива бензобак вмещал довольно много горючего - 45 л. То есть запаса хватало примерно на 440 - 450 км - немаловажное обстоятельство для Америки второго десятилетия XX века, когда бензоколонки еще редко встречались на дорогах.

Машина обладала своеобразными «чертами характера», которые прекрасно обыгрывались в комических фильмах Ч. Чаплина. Так, при заводке ручкой в холодную погоду, когда масло в трансмиссии еще оставалось густым, двигатель не полностью разъединялся с трансмиссией и «Форд-Т» норовил сбить с ног своего владельца. В первые моменты запуска двигателя, как правило, «схватывали» не все цилиндры, а три, а то и два. Четвертый вступал в работу с 2 - 3-секундным запозданием. Неудивительно, что в эти 2-3 секунды машину лихорадочно трясло.

Когда в 1919 году на «Форде-Т» появились электрические фары, то они получали ток от обмоток низкого напряжения магнето. При малых оборотах двигателя (медленная езда в тумане или по грязи) свет слабел и мигал. Словом, «Форд-Т» имел немало недостатков,

В то же время «Форды-Т» обладали репутацией очень надежных и выносливых автомобилей. В июне 1909 года один из них, участвуя в трансамериканском пробеге из Нью-Йорка в Сиэтл, первым закончил дистанцию за 22 дня 0 часов и 52 минуты. Надо сказать, что в те времена «глубинка» Соединенных Штатов славилась своим бездорожьем (даже в 1925 году из 3 млн. км дорог лишь шестая часть имела твердое покрытие), и, по мнению многих специалистов, именно благодаря «Форду-Т» Америка села на автомобиль.

Очевидно, в ранние годы выпуска этой машины так оно и было. Но техника шла вперед, совершенствовались дороги, менялись вкусы и запросы покупателей. А Форд, стремясь не вкладывать в производство лишних, на его взгляд, средств, упрямо держался прежней конструкции и заявил, что «покупатель может заказать любой цвет автомобиля при условии, что он черный». В итоге к середине 20-х годов сбыт «фордов» стал падать.

Пальма первенства перешла к автомобилям «шевроле».

Хорошо поставленная реклама не спасла положения. Пришлось скрепя сердце согласиться на окраску автомобилей в разные цвета и даже ввести кое-какие усовершенствования в конструкцию. Автомобили получили электрический стартер и освещение салона, бензобак переселился из-под сиденья под капот двигателя, форма радиатора вместо угловатой стала скругленной, изменился размер шин (29"-4,40" вместо прежних 30"-3,50"), увеличился с 406 до 432 мм диаметр руля. Одновременно на 39 мм опустили раму относительно колес, а крыльям и кузову придали более современную форму. Но тщетно.

Ничто уже не могло спасти обреченную машину, и в мае 1927 года ее выпуск прекратили.

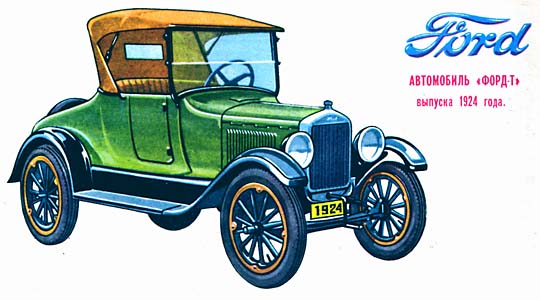

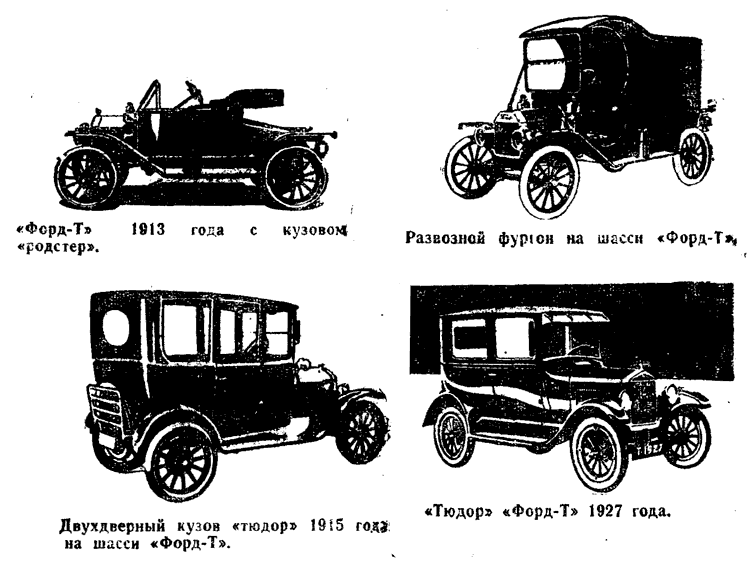

Наша вкладка представляет «Форд-Т» с двухместным открытым кузовом «родстер» - его в США называли еще «ранэ-баут». В 1922 году «Лиззи» с таким кузовом весила 844 кг. В задней части «родстера» находился багажник емкостью 0,12 м3 (как у старой модели «Запорожца»), тогда такой багажник считали вместительным. Двухместный закрытый кузов «купе» на том же шасси весил столько же. У него багажник был побольше - объемом 0,18 м3. А вот закрытый четырехместный двухдверный «Форд-Т» (его называли «тюдор») весил уже 895 кг, а такой же, но четырехдверный («фордор») - 906 кг. Легче всех (790 кг) была машина с открытым четырехместным кузовом, который американцы называли «Туринг». Последние три модификации вовсе не имели багажника.

Кроме того, на шасси «Форд-Т» выпускался «пикап», весивший 788 кг.

Для полноты картины стоит назвать однотонный грузовик «Форд-Т», шасси которого отличалось от легкового удлиненной с 2540 до 3150 м базой, червячной передачей (а не спиральными коническими шестернями) заднего моста, шинами увеличенного размера (32"-4,50") и скоростью 35 км/ч. Этот грузовичок трансформировали в автобус, фургон, карету «скорой помощи» и пожарную машину.



Да и легковой «Форд-Т» частенько подвергался разнообразным переделкам. Многие владельцы хотели осовременить конструктивно дряхлеющую «Лиззи». И вот для них-то различные фирмы

(не фордовские заводы!) поставляли па рынок специальные узлы и комплекты деталей: двухскоростной задний мост, тормоза передних колес, колеса с тангентными проволочными спицами, приставки к трансмиссии, позволяющие получить три или четыре передачи, и даже комплект узлов, позволявший сделать ведущими и передние колеса.

Для повышения скоростных показателей покупателям предлагали специальные распределительные валы, увеличенные клапаны, гоночные двухместные кузова. Все эти ухищрения позволяли поднять мощность двигателя, снизить аэродинамические потери и при передаточном числе главной передачи 2,57 давали возможность развить скорость 110-115 км/ч.

Форд, безусловно, не столько был заинтересован в автомобилизации Америки, сколько в собственном обогащении через автомобилизацию. Чистая прибыль в размере 100 млн. долларов, полученная им в 1925 году, оправдывала все ухищрения. И все же, хотя к концу 1926 года доля фордовских машин в автомобильном парке США составляла 30 процентов, хотя в это время 16 заводов за рубежами Америки неустанно штамповали «жестянки Лиззи», автомобильному королю пришлось капитулировать перед требованиями времени. С тех пор Форд утратил лидирующее положение в области производства автомобилей. Вперед вышла марка «шевроле», входящая в состав корпорации «Дженерал моторе», которая и сегодня продолжает удерживать первенство по количеству выпущенных автомобилей. «Форды» же с тех пор перебазировались на второе место.

РЕКОМЕНДАЦИИ ПО МОДЕЛИРОВАНИЮ

Очень важно для правильной передачи облика машины точно выполнить ее характерные элементы. Для «Форда-Т», располагавшего в целом весьма заурядной внешностью, следует тщательно исполнить рулевое колесо, которое на открытых моделях (в частности, на «родстере») бросается в глаза. Учтите, что под выгнутыми вниз спицами «баранки» находится «круглая коробочка» - планетарный редуктор рулевого механизма и два рычажка (опережения зажигания - слева и газа - справа).

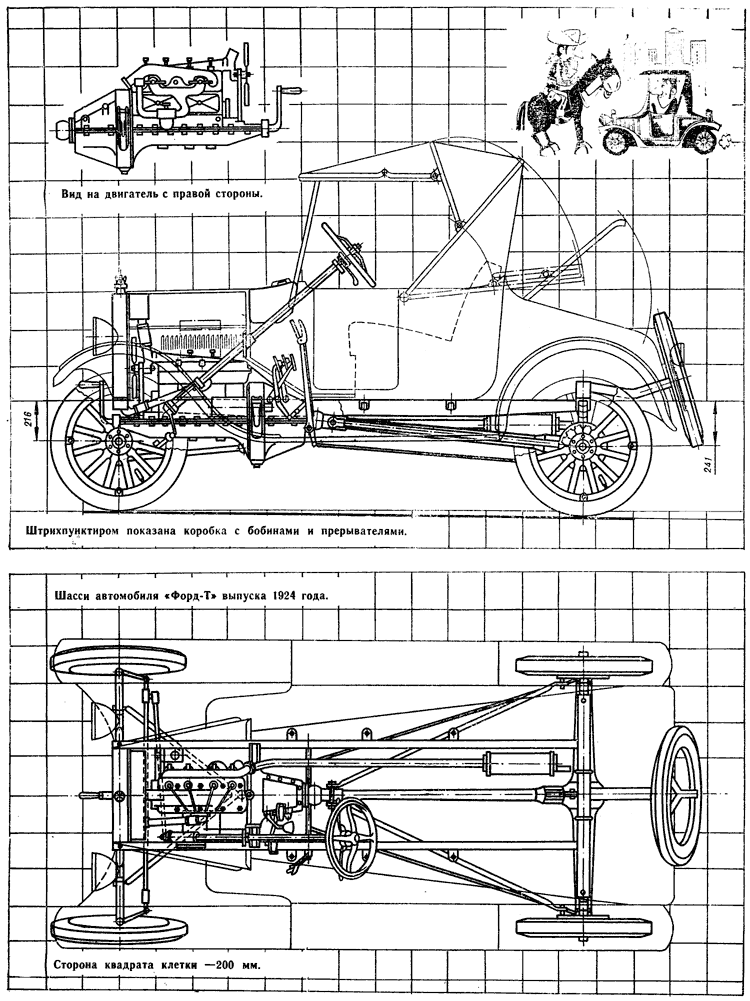

Изображенный на рисунке и чертежах образец машины относится к началу 20-х годов, то есть к той поре, когда уже применялось электрическое освещение (не забудьте о форме фар), сигнал (кнопка на рулевой колонке с левой стороны) и стартер. Для нее характерна крышка на капоте двигателя перед ветровым стеклом. Но это не вентиляционный лючок, как представляется на первый взгляд: под крышкой скрывается пробка бензобака.

Ветровое стекло на «Лиззи» с открытыми кузовами (даже в модернизированных вариантах) состояло из двух горизонтальных поворачивающихся частей. У закрытых кузовов стекло делали сплошным. Не забудьте о стеклоочистителе, который на позднейших моделях был обязательным.

Важно тщательно выполнить деревянные колеса - в каждом по 12 спиц овального сечения. На более поздних моделях уже стояли съемные ободья, которые крепились собственно к колесу четырьмя болтами.

Разумеется, спереди должна быть пусковая рукоятка, хорошо знакомая по фильмам, где Чарли Чаплин вел борьбу с неукротимой «Лиззи».

Никелированных деталей на «Форде-Т» было немного: радиатор, ободки фар, дверные ручки, пробка радиатора, колпаки ступиц. В последние годы существования этой машины ее кузов уже окрашивали не только в черный цвет, но и в серый, зеленый, каштановый, голубой, коричневый.

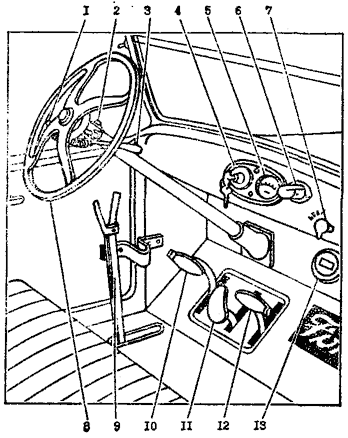

Рабочее место водителя автомобиля «Форд-Т» выпуска 1924 года: 1 - рычаг опережения зажигания, 2 - кнопка звукового сигнала, 3 - рычаг постоянного газа, 4 - замок зажигания, 5 - амперметр, 6 - лампа освещения приборов, 7 - кнопка воздушной заслонки карбюратора («подсос»), 8 - рулевое колесо, 9 - рычаг ручного тормоза, 10 - педаль сцепления, 11 - педаль заднего хода, 12 - педаль тормоза, 13 - спидометр.

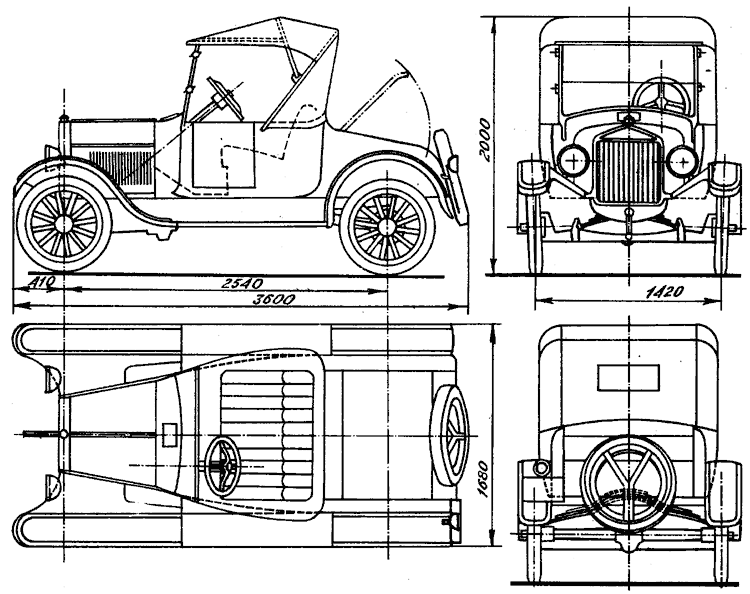

Чертежи для печати

Источник: "Моделист-Конструктор" 1976, №12
