ГАЗ-69, "Козел"
ШЕСТЬДЕСЯТДЕВЯТКА

Л. ШУГУРОВ, инженер

Машину эту все хорошо знают. Она пользуется заслуженным признанием у работников сельского хозяйства, геологов, военных, строителей. Два десятка лет стояла она на производстве, что само по себе служит наглядным доказательством того, насколько удачной была конструкция ГАЗ-69.

Автомобиль повышенной проходимости ГАЗ-69 был создан коллективом конструкторов Горьковского автомобильного завода. Испытания опытных образцов проходили еще в конце тридцатых годов.

С самого начала новая машина выпускалась в двух модификациях. Первая - ГАЗ-69 с двухдверным восьмиместным кузовом. Их производство Горьковский завод начал в 1953 году, причем параллельно (с декабря 1954 года) эти вездеходы собирал и Ульяновский автозавод. Полностью на выпуск ГАЗ-69 и его модификации ГАЗ-69А из узлов собственного производства УАЗ перешел после 1956 года. Горьковский же завод с середины 1955 года стал изготовлять М-72 - вторую модификацию, оригинальную машину, сочетающую шасси ГАЗ-69 с кузовом «Победы». Эта машина сходила с конвейера до 1958 года. Кроме того, на агрегатах ГАЗ-69 завод попутно делал амфибию ГАЗ-46. Со временем производство «шестьдесят девятых» было полностью передано в Ульяновск - на завод, который прежде собирал грузовики ГАЗ-ММ, полуторки.

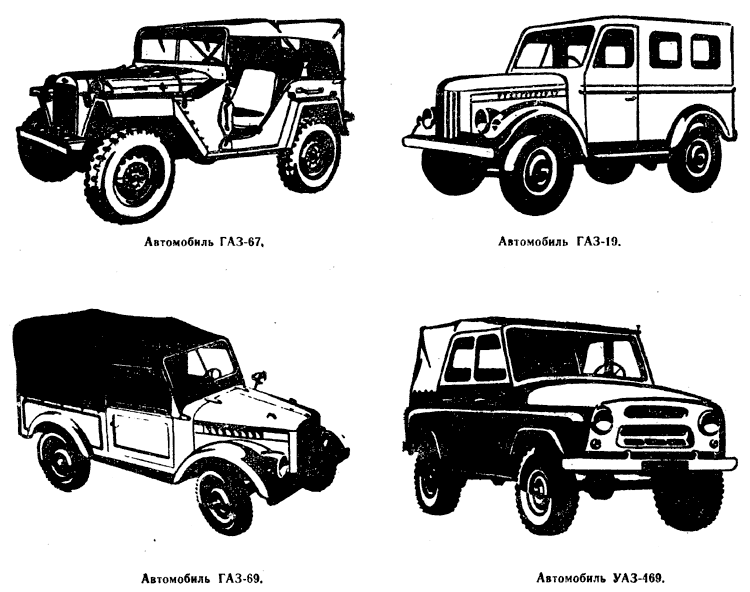

Помимо двух модификаций ГАЗ-69, которые пошли в серию, существовало и несколько его разновидностей, которые не вышли из стадии опытных образцов. Один из них, ГАЗ-19, как показывает индекс, не относился к автомобилям повышенной проходимости. Действительно, вместо переднего ведущего моста эта машина имела кованую балку, подвешенную на продольных рессорах. ГАЗ-19 предназначался для перевозки почты и был снабжен закрытым трехдверным кузовом. Однако в производство он не пошел: неоткуда было позаимствовать переднюю, неведущую ось. Такие машины (УАЗ-451) с 1960 года начали выпускать в Ульяновске.

Вслед за ГАЗ-69 коллектив конструкторов Горьковского автозавода разработал еще один, более мощный «джип»; его опытные образцы (они появились в 1956 году) назывались ГАЗ-62. Внешне автомобиль напоминал как бы подросший ГАЗ-69. На нем стоял 76-сильный шестицилиндровый двигатель типа ГАЗ-51, дифференциалы повышенного трения, герметичные тормоза колес, имелась лебедка. ГАЗ-62 мог перевозить 14 человек или 1 тонну груза. Его скорость составила 80 км/ч. Позже, в 1959 году, на том же предприятии с конвейера пошла партия однотонных грузовиков повышенной проходимости ГАЗ-62 с кабиной над двигателем и двигателем типа ГАЗ-51. Производство ее, однако, длилось недолго. Опираясь на полученный опыт, конструкторы разработали более совершенный грузовик ГАЗ-66, поставленный на конвейер в 1964 году.

А Ульяновский автомобильный? С 1956 года он полным ходом стал выпускать ГАЗ-69, комплектуя машины узлами и деталями главным образом собственного производства. Однако часть агрегатов он продолжал получать из Горького - например, двигатель, колеса. Ульяновские «джипы» быстро получили широкое признание ке только в нашей стране, но и за рубежом. С 1956 года машины ГАЗ-69 начали поступать за границу, и вскоре число стран, их покупавших, превысило пятьдесят.

Мало того, по типу ГАЗ-69 наладил производство автомобилей Дыкчхомский автозавод в КНДР. Советская машина была взята за образец и румынскими конструкторами машиностроительного завода в Кымпулунге, где уже много лет выпускаются «джипы» М-461.

А тем временем ульяновские специалисты под руководством главного конструктора П. И. Музюкина приступили к работе над перспективной машиной, которой предстояло прийти на смену старому «газику». Прототип вездехода УАЗ-460 впервые экспонировался в 1962 году. Осенью 1964-го закончились его испытания, и после доводки и переделок в ноябре 1972 года УАЗ-469Б заменил на конвейере ветерана ГАЗ-69.



Разумеется, почти за 20 лет производства ГАЗ-69 не оставался неизменным. Вместо 52-сильного двигателя, унаследованного от «Победы», он получил более мощный, 55-сильный. Изменился привод ручного тормоза, были усилены детали рулевого управления.

С 1970 года ГАЗ-69 получил более долговечные передний и задний ведущие мосты от серийной машины УАЗ-452, муфту отключения полуосей в ступицах передних колес, усиленные тормоза, новый тент.

Что же представляет собой ГАЗ-69?

Прежде всего надо сказать, что ни один узел, ни один агрегат машины не являлся какой-то технической новинкой. В ней удачно использовались уже апробированные элементы, сочетание которых усиливало их достоинства и сводило на нет присущие недостатки, а в совокупности сообщало машине высокие эксплуатационные показатели. Двигатель, коробка передач, рулевой механизм, дифференциал, амортизаторы, тормоза, передние крылья, аккумулятор в значительной степени были унифицированы с узлами серийных грузовых и легковых машин. Таким образом, удешевлялось производство нового автомобиля, упрощалось обеспечение его запасными частями и облегчался ремонт.

ГАЗ-69 с самого начала был задуман как простой по устройству автомобиль с легкодоступными для обслуживания и ремонта узлами. Значение этих качеств у машины, которая эксплуатируется большей частью в районах с грунтовыми дорогами, вдалеке от ремонтных баз, трудно переоценить.

Как машина повышенной проходимости, «шестьдесят девятая» представляла собой незаурядную конструкцию. Большой дорожный просвет (210 мм), малые передний и задний свесы, привод на все колеса, шесть передач, небольшая длина, очень удачное распределение веса по осям, выгодно подобранные передаточные отношения в трансмиссии позволяли ей уверенно идти по снежной целине, грязи. Если предшественник ГАЗ-67Б при несколько меньшем (1320 кг против 1525 кг) весе и равной мощности двигателя имел среднетехническую скорость при движении по грунтовым дорогам 25 км/ч, то у ГАЗ-69 она составляла 35 - 40 км/ч.

«Газик» уверенно брал тридцатиградусные подъемы, преодолевал брод глубиной 0,7 м и к тому же мог буксировать прицеп общим весом 850 кг. Кстати, о прицепе (индекс ГАЗ-704). Он был специально спроектирован для ГАЗ-69, весил 340 кг и мог перевозить 500 кг груза. И сам ГАЗ-69 в двухдверном варианте при сложенных скамьях в заднем отсеке был рассчитан на перевозку полутонны груза. Таким образом, в сочетании с прицепом «шестьдесятдевятка» становилась универсальным транспортным средством.

Еще больше расширяли сферу применения ГАЗ-69 откидной задний борт и возможность установки носилок. Обе модификации оснащались брезентовым тентом с боковинами, причем на ГАЗ-69 они были сделаны съемными, а на ГАЗ-69А - складывающимися. Различались обе машины и расположением запасного колеса. У первой оно находилось снаружи левого борта кузова, у второй лежало сзади на дне багажника. Разными были также бензобаки: у ГАЗ-69А один 60-литровый в задней части кузова, а у ГАЗ-69 основной 47-литровый бак был помещен под полом кузова, а дополнительный, 28-литровый, под сиденьем водителя.

Трансмиссия ГАЗ-69 включала двухступенчатую раздаточную коробку, которая стояла отдельно от трехступенчатой коробки передач. Таким образом, общее число ступеней в трансмиссии равнялось шести. Высшей передачей в раздаточной коробке была прямая. Следовательно, когда отсутствовала необходимость включить понижающую передачу, шестерни раздаточной коробки не были нагружены крутящим моментом и не изнашивались.

Поскольку на понижающей передаче момент, поступающий к ведущим колесам, возрастает почти в 2,5 раза, то при выключенном приводе на передний ведущий мост есть риск перегрузить шестерни и полуоси заднего моста. Поэтому на ГАЗ-69 механизм переключения спроектировали так, что понижающую передачу в раздаточной коробке нельзя включить, если не включен привод на передние колеса.

Как известно, в систему привода на передние колеса должны входить шарниры равных угловых скоростей (см. «Моделист-конструктор» № 6 за 1976 г., с. 29). У ГАЗ-69 в качестве такого шарнира использован шариковый. Он наиболее пригоден для машин массового производства, отличается компактностью и высокой надежностью.

По сравнению с прежней моделью «шестьдесят девятая» обеспечила больший комфорт водителю и пассажирам за счет боковин тента, защищающих от непогоды и ветра, а также благодаря установке мощного отопителя. Для надежного запуска двигателя в морозную погоду на ГАЗ-69 стоял мощный предпусковой подогреватель, с помощью которого разогревали воду в системе охлаждения.

Производство ГАЗ-69 было прекращено в 1971 году. Но сотни тысяч «газиков» до сих пор неутомимо трудятся в народном хозяйстве. В истории советского автомобилестроения автомобиль повышенной проходимости ГАЗ-69 занял свое достойное место.

СОВЕТЫ ПО МОДЕЛИРОВАНИЮ

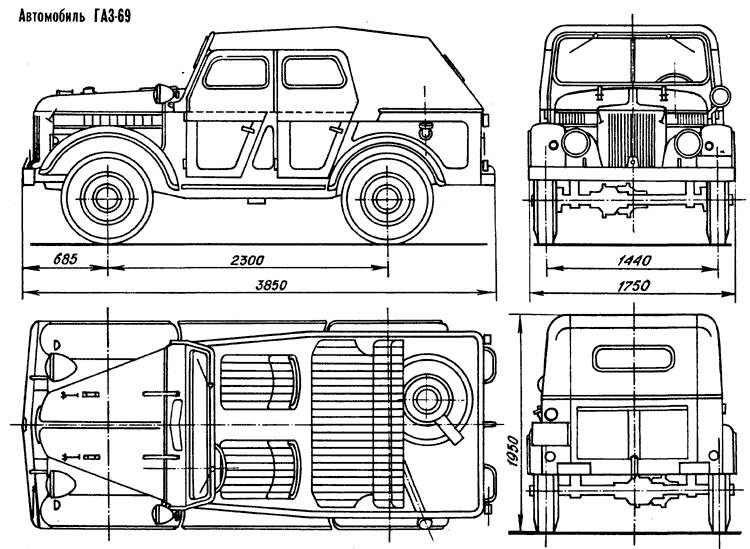

При изготовлении модели автомобиля ГАЗ-69 важна тщательная проработка отдельных мелких деталей. Сам по себе кузов несложен в изготовлении: у него простые формы, которые довольно просто воспроизвести на модели. Зато у машины из-за значительного дорожного просвета оказываются на виду передний и задний ведущие мосты, тяги рулевого привода, рессоры и амортизаторы, буксирное приспособление. Большое значение для восприятия внешнего вида модели имеют и многочисленные подштамповки на панелях кузова, мелкие кронштейны, крюки, замки. Словом, все внимание деталям!

Хорошо сделать складывающийся тент - тут надо точно воспроизвести все дуги и кинематику их укладки. Для тента надо выбрать очень тонкую ткань с мелкой фактурой переплетения. При сложенном тенте виден интерьер кузова - панель приборов, четыре рычага управления, сиденья. Следовательно, все названные элементы тоже придется выполнить со всей тщательностью.

Если с самого начала модель задумана со сложенным тентом, то есть открытой, можно сделать, как на «живом» ГАЗ-69, откидную вперед раму ветрового стекла. При этом надо иметь в виду, что ложится она не прямо на капот, а на установленные на нем небольшие опоры. В откинутом положении раму фиксируют два Т-образных замка; такие же, какими заперт капот двигателя.

Уж если ветровая рама сделана откидной, то можно предусмотреть и возможность открывания ветрового стекла. Для этого служат петли в верхней части его рамы.

Не забудьте обязательную фару-искатель на кронштейне у левой передней двери, наружные петли дверей, целлулоидные окошки на тенте, карман в заднем борту над сцепным устройством. И еще важная деталь заднего борта. Цепочки, удерживающие его в открытом положении, заключены в гофрированные чехлы из прорезиненной ткани, чтобы не поцарапать краску на борту.

При изготовлении передних и задних крыльев имейте в виду, что они имеют полукруглую форму. Поэтому, выточив из дерева оправку, можно заготовку для крыльев (двух сразу) выдавить по болванке на токарном станке. Потом заготовку разрезают пополам, выбирают лишний металл и дорабатывают детали.

Немаловажное значение имеет точная передача внешнего вида колес и шин. Сами колеса сделать в общем несложно - форма их такова, что на 90% она может быть получена обточкой на токарном станке. Надо помнить, что запасное колесо на машине закреплено вогнутой частью диска наружу, в то время как у всех четырех ходовых колес внешняя - выпуклая часть.

Большую роль играет рисунок протектора. По структуре это выпуклая «елочка», разделенная продольными канавками. Последние можно предварительно проточить на заготовке шины или колеса в сборе. Образующие «елочку» прорези придется, запасшись терпением, выбрать вручную по разметке. И не забудьте - вершина «елочки», если смотреть на верхнюю часть шины, должна быть направлена по ходу машины.

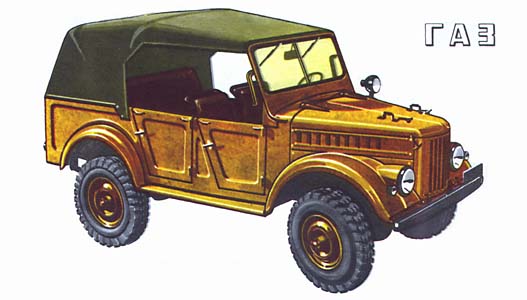

Подавляющее большинство ГАЗ-69 выходило из ворот окрашенными в темно-зеленый цвет, хотя небольшие партии были светло-бежевого цвета. Блестящих наружных деталей на ГАЗ-69 нет. Разве что ручки дверей светлые, из цинкового сплава. Зато очень много элементов, окрашенных в черный цвет. Это рама (а значит, передний и задний буферы), ведущие мосты, рессоры, колеса, подножки кузова. Черными должны также быть ободки фар, корпуса подфарников и задних фонарей, фара-искатель и ее кронштейн, резиновое кольцо вокруг горловины бензобака, уплотнители лобового стекла.





Рис. 1. Шасси автомобиля ГАЗ-69А. Бак для топлива показан в плане условным пунктиром. Детали двигателя см. также на иллюстрациях к статье об автомобиле «Победа» («М-К» № 10 за 1975 г.).

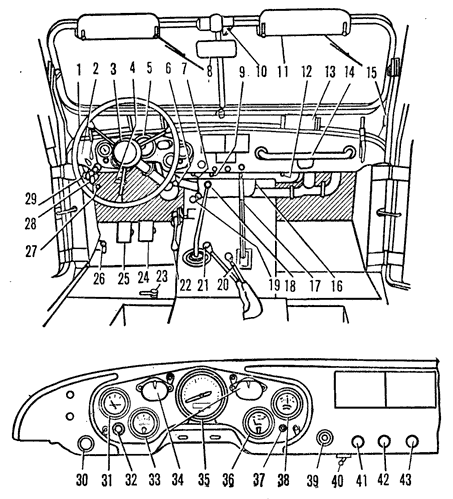

Рис. 2. Органы управления и панель приборов автомобилей ГАЗ-69 и ГАЗ-69А: 1 - рулевое колесо, 2 - защелка рамы ветрового окна, 3 - кнопка сигнала, 4 - рукоятка жалюзи радиатора, 5 - щиток приборов, 6 - рычаг люка вентиляции, 7 - кнопка предохранителя освещения, 8 - зеркало, 9 - выключатель освещения приборов, 10 - включатель стеклоочистителя, 11 - противосолнечный щиток, 12 - выключатель фонаря освещения, 13 - направляющие обдува ветрового окна, 14 - фонарь освещения, 15 - кулиса ветрового окна, 16 - отопитель, 17 - рычаг тормоза, 18 - рычаг переключения передач, 19 - педаль стартера, 20 - рычаг раздаточной коробки, 21 - рычаг выключения переднего моста, 22 - педаль акселератора, 23 - трехходовой кран топливного бака (на автомобиле ГАЗ-69А не ставился), 24 - педаль тормоза, 25 - педаль сцепления, 26 - кнопка ножного переключателя света, 27 - включатель поворотной фары, 28 - блок плавких предохранителей, 29 - штепсельная розетка, 30 - центральный переключатель света, 31 - указатель уровня бензина, 32 - контрольная лампа температуры воды, 33 - манометр, 34 - лампа освещения приборов, 35 - спидометр, 36 - термометр, 37 - индикатор дальнего света, 38 - амперметр, 39 - замок зажигания, 40 - включатель освещения приборов, 41 - кнопка подсоса, 42 - кнопка ручного управления дросселем, 43 - включатель вентилятора обдува ветрового стекла.

Чертежи для печати

Источник: "Моделист-Конструктор" 1977, №2
