Крейсер «Очаков»
Содержание
Крейсер «Очаков» был заложен в 1901 году на Севастопольской казенной верфи и спущен на воду 1 октября 1902 года. Его строителем был корабельный инженер Н. Янковский.
Водоизмещение крейсера - 6645 т, длина - 134 м, ширина - 16,6 м, осадка - 6,3 м.
Крейсер имея машину тройного расширения мощностью 19 500 л. с., позволявшую развивать скорость до 23 узлов. На нем было три дымовые трубы и два винта. Артиллерийское вооружение состояло из двенадцати 152-, двенадцати 75-, восьми 47-, двух 37-миллиметровых и двух десантных орудий, а также двух пулеметов.
|
|

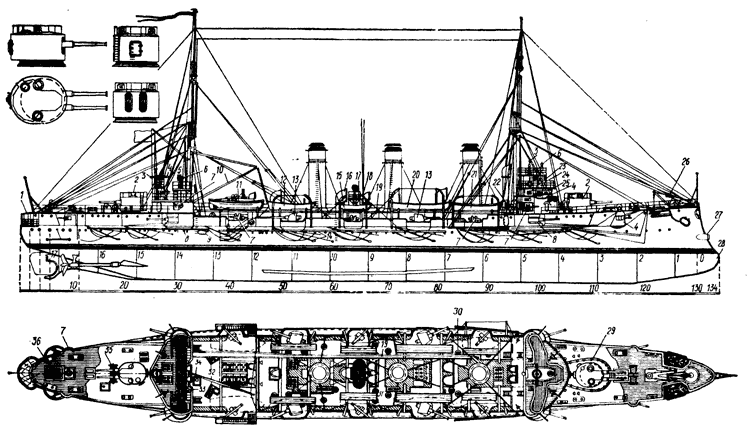

Крейсер «Очаков»: 1 - кормовой балкон; 2 - башни 152-мм орудий; 3 - дальномер; 4 - 47-мм орудия; 5 - прожектор; 6 - компас; 7 - 75-мм орудие; 8 - казематы 152-мм орудий; У - грузовой порт; 10 - - стрела; 11 - паровой катер; 12 - вельбот; 13 - 152-мм орудие; 14 - выстрелы противоминной сети; 15 - рабочая шлюпка; 16 - котельные вентиляторы (дефлекторы); 17 - прожекторный мостик; 18 - ввод антенны; 19 - переходной мостик; 20 - баркас; 21 - гребной катер; 22 - 37-мм орудие; 23 - пулемет; 24 - ходовой мостик и рубка; 25 - боевая рубка; 26 - кран-балка; 27 - носовой торпедный аппарат; 28 - таран; 29 - волноотвод; 30 - горловина угольной ямы; 31 - световые и вентиляционные люки; 32 - электрические лебедки; 33 - вертикальная вьюшка; 34 - тамбур с трапом; 35 - вьюшки; 36 - световой люк адмиральской каюты |
