Крейсер «Аврора»
Содержание
Водоизмещение - 6 731 т, длина - 123,7 м, ширина - 16,8 м, осадка - 6,4 м.
Артиллерийское вооружение: восемь 152-, двадцать четыре 75-, восемь 37-миллиметровых и два десантных орудия, а также три торпедных аппарата.
Подводный борт крейсера - красного цвета, ватерлиния - белая, надводный борт, надстройки, мачты и трубы - серые.
Винты и руль желательно изготовить из латуни. Их можно не красить, а, отполировав, покрыть бесцветным лаком.
Государственный герб на корме, название, штурманское оборудование (компасы, машинный телеграф и т. д.) - бронзовые. Нактоуз - красного дерева.
Спасательные круги можно сделать из толстой проволоки и раскрасить их в белый и красный цвет. Швартовые и якорные устройства красят в черный цвет.
Стволы орудий - вороненые.
Раструбы вентиляторов внутри - красные. Радиоантенну, штаги и бакштаги обычно делают из крученой проволоки стального цвета.
Сигнальные фалы - светлые. Для них можно использовать рыболовную крученую леску.
|
|

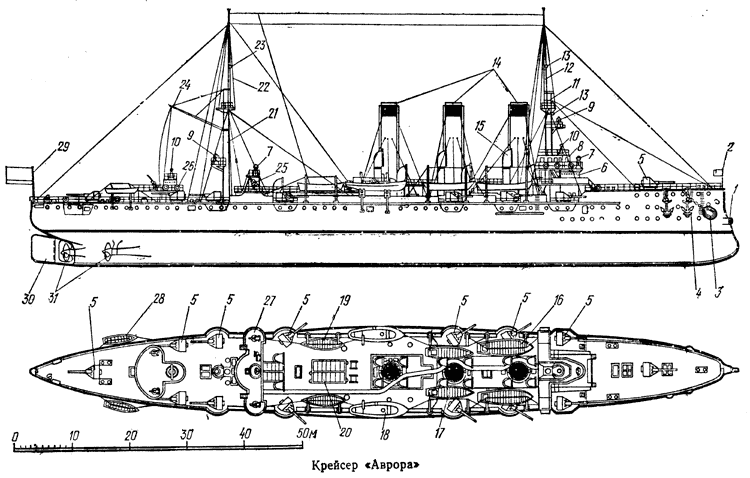

Крейсер «Аврора»: 1 - торпедные аппараты; 2 - гюйсшток; 3 - якорные клюзы; 4 - якоря Мартина; 5 - 152-мм орудия; 6 - боевая рубка; 7 - компас; 8 - мостик ходовой; 9 - прожекторы; 10 -дальномеры; 11 - фок-мачта; 12 - фор-стеньга; 13 - фока-рей; 14 - дымовые трубы; 15 - дефлекторы- 16 - барказы; 17 - полубарказы; 18 - катера; 19 - вельботы; 20 - световые люки; 21 - грот-мачта; 22 - грот-стеньга; 23 - грота-реи; 24 - гафель; 25 - 37-мм орудия; 26 - спасательные круги; 27 - кормовой мостик; 28 - рабочие шлюпки; 29 - флагшток; 30 - перо руля; 31 - гребные винты |
